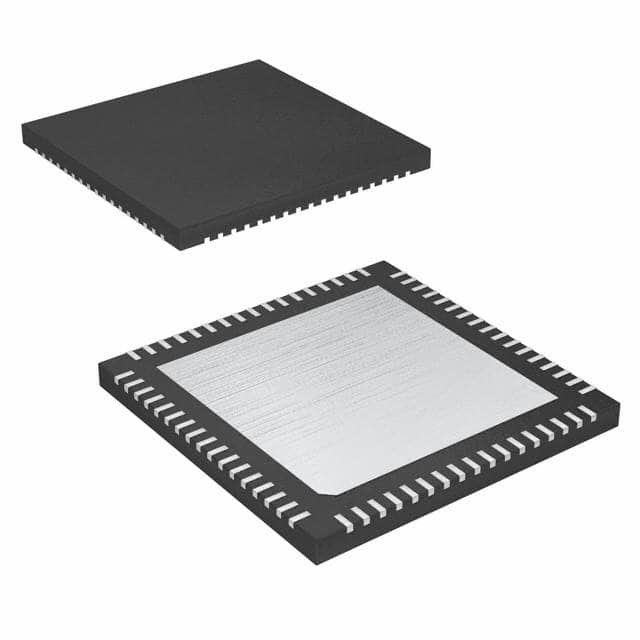

CY8C5268LTI-LP030 IC MCU 32BIT 256KB FLASH 68QFN تقنيات Infineon

الوصف العام

PSoC® 5LP هو نظام مضمن قابل للبرمجة الحقيقي على الشريحة ، يدمج أجهزة الطرفية التناظرية والرقمية القابلة للتكوين والذاكرة وميكروسيطرة على شريحة واحدة.بنية PSoC 5LP تعزز الأداء من خلال:
■ أساس ARM Cortex-M3 32 بت بالإضافة إلى وحدة تحكم DMA عند 80 ميغاهرتز
■ طاقة منخفضة للغاية مع أوسع نطاق لجهد في الصناعة
■ أجهزة الطرفية الرقمية والأن analog القابلة للبرمجة تمكن من وظائف مخصصة
■ توجيه مرن لأي وظيفة محيطية نظرية أو رقمية إلى أي دبوس
تستخدم أجهزة PSoC بنية نظام على شريحة قابلة للتكوين للغاية لتصميم التحكم المضمن. وهي تدمج دوائر تشكيلية مماثلة ورقمية قابلة للتكوين ، يتم التحكم فيها بواسطة وحدة تحكم صغيرة على الشريحة.جهاز PSoC واحد يمكن أن يدمج ما يصل إلى 100 وظيفة محيطية رقمية وتناظرية، تقليل وقت التصميم، مساحة اللوحة، استهلاك الطاقة، وتكلفة النظام مع تحسين جودة النظام.

الخصائص

■ خصائص التشغيل
□ نطاق الجهد: 1.71 إلى 5.5 فولت، يصل إلى 6 مجالات طاقة
□ نطاق درجة الحرارة (البيئة) ¥40 إلى 85 درجة مئوية [1]
□ التشغيل المتردد إلى 80 ميغاهرتز
□ أنماط الطاقة
• الوضع النشط 3.1 mA عند 6 MHz و 15.4 mA عند 48 MHz
• وضع النوم 2μA
• وضع التخدير بـ 300 نايرا مع احتفاظ ذاكرة الذاكرة
□ جهاز تحكم الزيادة من دخول 0.5 فولت إلى خروج 5 فولت
■ الأداء
□ 32 بت ARM Cortex-M3 CPU، 32 مدخل انقطاع
□ وحدة تحكم الوصول المباشر إلى الذاكرة (DMA) ذات 24 قناة
■ الذكريات
□ برنامج فلاش يصل إلى 256 كيلوبايت، مع ميزات التخزين المؤقت والأمان
□ ما يصل إلى 32 كيلوبايت إضافية لبرنامج تصحيح الأخطاء (ECC)
□ ما يصل إلى 64 كيلوبايت من ذاكرة الذاكرة
□ 2 كيلوبايت EEPROM
■ أجهزة الطرفية الرقمية
□ أربعة وحدات مؤقتة ذات 16 بت، وعداد، وPWM (TCPWM)
□ I2C، سرعة الحافلة 1 Mbps
□ واجهة محيطية ذات سرعة كاملة (FS) 12 ميغابايت في الثانية (TID # 10840032) معتمدة من قبل USB 2.0 باستخدام مذبذب داخلي [1]
□ 20 إلى 24 كتلة رقمية عالمية (UDB) ، قابلة للبرمجة لإنشاء أي عدد من الوظائف:
• أجهزة توقيت 8، 16، 24، و 32 بت، العدادات، و أجهزة PWMs
• واجهات I2C، UART، SPI، I2S، LIN 2.0
• فحص الإفراط الدوري (CRC)
• مولدات تسلسل عشوائي مزيف (PRS)
• أجهزة فك تشفير التربيع
• وظائف منطقية على مستوى البوابة
■ ساعة قابلة للبرمجة
□ أوسيلاتور داخلي من 3 إلى 74 ميغاهرتز، دقة 2٪ عند 3 ميغاهرتز
□ مذبذب كريستالي خارجي من 4 إلى 25 ميغاهرتز
□ إنتاج ساعة PLL الداخلية تصل إلى 80 ميغاهرتز
□ مذبذب داخلي ذو طاقة منخفضة عند 1، 33، و 100 كيلو هرتز
□ أوسيلاتور كريستالي خارجية الساعة 32.768 كيلو هرتز
□ 12 قسمة ساعة قابلة للتوجيه إلى أي أجهزة الطرفية أو إدخال/خروج
■ أجهزة الطرفية التناظرية
□ 12 بت SAR ADC
□ 8-بيت DAC
□ اثنين من المقارنات
دعم CapSense®، ما يصل إلى 62 جهاز استشعار
□ 1.024 فولت ± 1% من الجهد الداخلي المرجعي
■ نظام إدخال/إخراج متعدد الاستخدامات
□ 46 إلى 72 دبوس إدخال/إخراج ‬ إلى 62 دبوس إدخال/إخراج عامة الغرض (GPIO)
□ ما يصل إلى ثمانية دبوس إدخال/إخراج (SIO) عالية الأداء
• مغسلة التيار 25 mA
• عتبة المدخلات القابلة للبرمجة والجهد العالي
• يمكن أن يكون بمثابة مقارنة ذات غرض عام
• القدرة على التبادل الساخن وتسامح الفولتاج الزائد
□ اثنين من دبوس USBIO التي يمكن استخدامها كـ GPIO
□ توجيه أي جهاز محيطي رقمي أو تشبيه إلى أي GPIO
□ محرك تشغيل LCD المباشر من أي GPIO ، حتى 46 × 16 قطعة
□ دعم CapSense من أي GPIO
□ فولتاج 1.2-فولت إلى 5.5-فولت، تصل إلى أربعة مجالات طاقة
■ البرمجة، تحديد الأخطاء، وتتبع
□ واجهات JTAG (4 سلكية) ، إصلاح الأسلاك المتسلسلة (SWD) (2 سلكية) ، مشاهد الأسلاك الواحدة (SWV) ، و Traceport (5 سلكية)
□ وحدات تحليل الأخطاء وتتبع ARM المدمجة في نواة وحدة المعالجة المركزية
□ البرمجة من خلال I2C، SPI، UART، USB، وغيرها من الواجهات
■ خيارات الحزمة: QFN 68-pin، 100-pin TQFP، و 99-pin CSP
■ دعم التطوير باستخدام أداة PSoC CreatorTM المجانية
□ دعم تصميم مخططات وبرامج ثابتة
□ أكثر من 100 مكون PSoCTM يدمج العديد من وحدات التشغيل والواجهات النظامية في PSoC واحد. المكونات هي وحدات التشغيل المدمجة المجانية التي تمثلها الرموز.سحب وإسقاط أيقونات المكونات لتصميم الأنظمة في PSoC Creator.
□ يتضمن مُجمّل GCC مجاني، يدعم مُجمّل Keil/ARM MDK
□ يدعم برمجة الأجهزة وإصلاح الأخطاء
