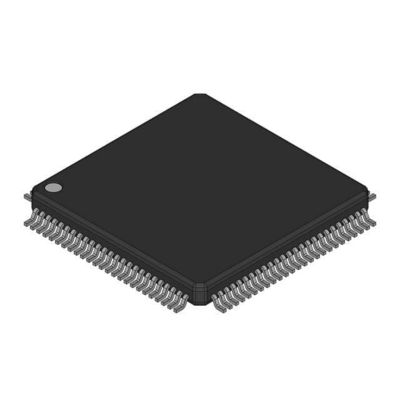

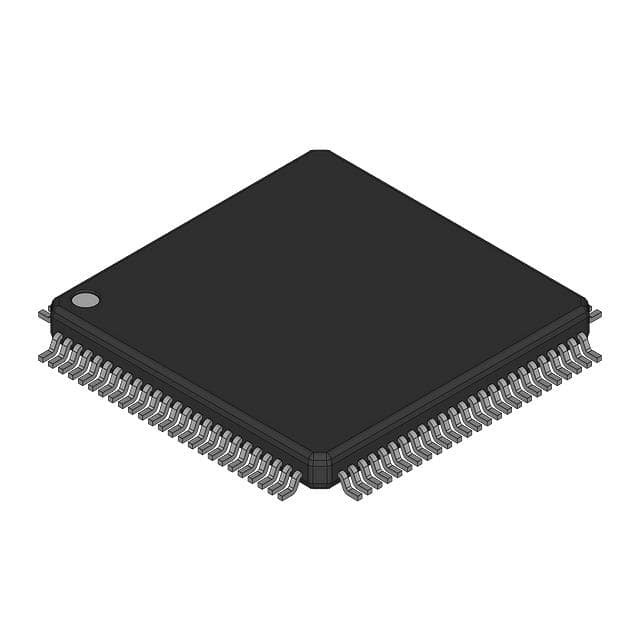

SAK-XE164GM-72F80LAA 16-BIT FLASH RISC MCU تقنيات إنفينيون
| اسم العلامة التجارية | Infineon Technologies |
|---|---|
| رقم الموديل | SAK-XE164GM-72F80LAA |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | C166SV2 | حجم اللب | 16 بت |
|---|---|---|---|
| السرعة | 80 ميجا هرتز | الاتصال | CANbus ، EBI / EMI ، I²C ، LINbus ، SPI ، SSC ، UART / USART ، USI |
| ملحقات | I²S و POR و PWM و WDT | عدد I / O | 76 |
| حجم ذاكرة البرنامج | 576 كيلوبايت (576 كيلوبايت × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 50 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 3 فولت ~ 5.5 فولت | محولات البيانات | أ/د 11x8 ب/10 ب ريال سعودي |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية (تا) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 100-LQFP مكشوفة الوسادة |
| حزمة أجهزة المورد | PG-LQFP-100-3 |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| SAK-XE164GM-72F80LAA | 16-BIT FLASH RISC MCU | |
| SAH-XC2361A-56F80L34AA | 16-BIT C166 MCU - XC2300 FAMILY | |
| SAK-XC2267-56F66L34AC | 16-BIT C166 MMC - XC2200 FAMILY | |
| XMC4500F100K1024AAXQSA1 | 32-BIT MCU XMC4000 ARM CORTEX-M4 | |
| XMC4502-F100F768AB | 32-BIT MCU XMC4000 ARM CORTEX-M4 | |
| SAK-XC2368E-136F128LAA | 16-BIT C166 MCU - XC2300 FAMILY | |
| XMC4504-F100K512AB | 32-BIT MCU XMC4000 ARM CORTEX-M4 | |
| XMC4504-F100F512AB | 32-BIT MCU XMC4000 ARM CORTEX-M4 | |
| SAF-XE164HM-72F80LAA | 16-BIT FLASH RISC MCU | |
| SAK-XC2268I-136F128LAA | 16-BIT C166 MMC - XC2200 FAMILY | |
| MK22FX512VLL12557 | KINETIS K22: 120MHZ CORTEX M4F P | |
| SPC5602BK0VLL4R528 | POWERPC CORE ARCHITECTURE MPU | |
| MK60DX256ZVLL10557 | IC MCU 32BIT 256KB FLASH 100LQFP | |
| MKE18F512VLL16557 | KINETIS KE18F: 160MHZ CORTEX M4F | |
| MKV56F512VLL24557 | KINETIS KV56: CORTEX M7F RISC MI | |
| MKE15Z256VLL7557 | KINETIS KE02: MICROCONTROLLER CO | |
| SPC5604CF2MLL6557 | NXP 32 BIT MCU, POWER ARCHITECTU | |
| MKE14F512VLL16557 | KINETIS KE14F: 160MHZ CORTEX M4F | |
| S912ZVH128F2VLL,557 | MICROCONTROLLER, 16 BIT, HCS12 C | |
| MK60DX256ZVLL | KINETIS K60, ETHERNET, MIXED-SIG | |
| SAK-XC2264-56F66LAC | 16 BIT C166 MICROXC2200 FAMILY ( | |
| S912ZVHY32F1VLL557 | MICROCONTROLLER, 16 BIT, HCS12 C | |
| MC56F84587VLL557 | MICROCONTROLLER, 32 BIT, FLASH, | |
| MKM33Z64CLL5 | IC MCU 32BIT 64KB FLASH 100LQFP | |
| SB80C196NP25 | IC MCU 16BIT ROMLESS 100SQFP | |
| YW80C196NU40 | IC MCU 16BIT ROMLESS | |
| DF2218UTF24 | IC MCU 16BIT 128KB FLASH 100TQFP | |
| DF2239TF20I | IC MCU 16BIT 384KB FLASH 100TQFP | |
| MKV58F1M0VLL24 | IC MCU 32BIT 1MB FLASH 100LQFP | |
| MC56F84789VLL557 | MICROCONTROLLER 32-BIT FLASH | |
| MKE14Z128VLL7 | IC MCU 32BIT 128KB FLASH 100LQFP | |
| S912XHY128F0VLLR | IC MCU 16BIT 128KB FLASH 100LQFP | |
| SAK-XC2766X-96F66LAC | 16-BIT C166 MICROCONTROLLER - XC | |
| MCF51MM256VLL557 | COLD FIRE MICROCONTROLLER 32-BI | |
| MK82FN256VLL15 | IC MCU 32BIT 256KB FLASH 100LQFP | |
| S9S12G192F0CLL557 | MICROCONTROLLER 16-BIT, HCS12 C | |
| SAK-XC2364A-56F66L26AA | 16-BIT C166 MICROCONTROLLER - XC | |
| S9S12G96F0MLL557 | MICROCONTROLLER 16-BIT, HCS12 C | |
| SPC5602BK0VLL4 | IC MCU 32BIT 256KB FLASH 100LQFP | |
| SPC5603CK0CLL6 | IC MCU 32BIT 384KB FLASH 100LQFP | |
| MKS20FN128VLL12 | IC MCU 32BIT 128KB FLASH 100LQFP | |
| SAF-XE164HN-40F80LAA | 16-BIT FLASH RISC MICROCONTROLLE | |
| S9S12G192F0CLLR528 | MICROCONTROLLER 16-BIT, HCS12 C | |
| MCF51EM256CLL557 | COLD FIRE MICROCONTROLLER 32-BI | |
| MKE14F512VLL16 | IC MCU 32BIT 512KB FLASH 100LQFP | |
| LPC4078FBD100551 | IC MCU 32BIT 512KB FLASH 100LQFP | |
| SPC5604CK0MLL6 | IC MCU 32BIT 512KB FLASH 100LQFP | |
| MK60DX256VLL10 | IC MCU 32BIT 256KB FLASH 100LQFP | |
| SPC5603CK0CLL6 | IC MCU 32BIT 384KB FLASH 100LQFP | |
| MKM33Z128CLL5 | IC MCU 32BIT 128KB FLASH 100LQFP |
منتوج وصف
تفاصيل المنتج
ملخص للميزات
للحصول على لمحة عامة سريعة ومراجع سهلة ، يتم تلخيص ميزات XE167xM هنا.• وحدة المعالجة المركزية عالية الأداء مع خط أنابيب من خمس مراحل و MPU
دورة تعليمات 12.5 ns عند ساعة CPU 80 MHz (تنفيذ دورة واحدة)
إضافة وطرح 32 بت دورة واحدة مع نتيجة 40 بت
ضرب دورة واحدة (16 × 16 بت)
تقسيم الخلفية (32 / 16 بت) في 21 دورة
تعليمات ضرب وتراكم دورة واحدة (MAC)
إنجاز قفزة دورة الصفر
إرشادات إضافية لدعم HLL وأنظمة التشغيل
تصميم القائم على السجلات مع العديد من بنوك السجلات المتغيرة
دعم التبديل السريع للسياق مع مصرفي سجلات محليين إضافيين
16 ميجابايت من مساحة العناوين الخطية الكلية للشفرة والبيانات
1024 بايت على رقاقة مسجل وظيفة خاصة (C166 عائلة متوافقة)
وحدة حماية الذاكرة المتكاملة
• نظام انقطاع مع 16 مستوى الأولوية لما يصل إلى 96 مصدر
إدخالات خارجية قابلة للاختيار لتوليد الانقطاع والاستيقاظ
أسرع معدل أخذ العينات 12.5 ns
• نقل بيانات دورة واحدة مدفوعة بالانقطاع بثمانية قنوات مع حاسوب الحدث الطرفي (PEC) ، تغطي مؤشرات 24 بت مساحة العنوان الكلية
• توليد الساعة من مصادر الساعة الداخلية أو الخارجية، باستخدام PLL على الشريحة أو prescaler
• جهاز التحقق من CRC الأليوي مع متعدد الحدود القابل للبرمجة للإشراف على مناطق الذاكرة على الشريحة
• وحدات الذاكرة على الشريحة
8 كيلو بايتات من ذاكرة الوصول الاحتياطية على الشريحة (SBRAM)
2 كيلوبايت من ذاكرة الوصول الثنائي على الشريحة (DPRAM)
ما يصل إلى 16 كيلوبايت من SRAM البيانات على الشريحة (DSRAM)
ما يصل إلى 32 كيلوبايت برنامج / بيانات SRAM على الشريحة (PSRAM)
ما يصل إلى 576 كيلو بايت من ذاكرة البرامج على الشريحة (ذاكرة فلاش)
حماية محتويات الذاكرة من خلال رمز تصحيح الأخطاء (ECC)
• وحدات الطرفية على الشريحة
وحدة توقيت متعددة الوظائف ذات 5 أجهزة توقيت
وحدة الوصول/المقارنة العامة ذات الـ 16 قناة (CAPCOM2)
ما يصل إلى 4 وحدات للاستيعاب / المقارنة لتوليد إشارة PWM مرنة (CCU6x)
محولين A/D قابلين للمزامنة مع ما يصل إلى 24 قناة ، وضوح 10 بتات ، وقت التحويل أقل من 1 ميكروسكيل ، معالجة البيانات المسبقة الاختيارية (تقليل البيانات ، فحص النطاق) ، الكشف عن الأسلاك المكسورة
- ما يصل إلى 8 قنوات واجهة متسلسلة لاستخدامها كقناة UART ، LIN ، قناة متزامنة عالية السرعة (SPI) ، واجهة الحافلة IIC (10 بتات ، 400 كيلوبيت / ثانية) ، واجهة IIS
واجهة MultiCAN على الشريحة (Rev. 2.0B نشطة) مع ما يصل إلى 128 كائن رسالة (Full CAN/Basic CAN) على ما يصل إلى 6 عقد CAN ووظيفة بوابة
مؤقت النظام على الشريحة وساعة الوقت الحقيقي على الشريحة
• ما يصل إلى 12 ميجابايت من مساحة العناوين الخارجية للرموز والبيانات
خصائص الحافلة الخارجية القابلة للبرمجة لمجموعات عناوين مختلفة
حافلات العناوين/البيانات الخارجية متعددة أو غير متعددة
عرض حافلة العناوين القابلة للاختيار
عرض حافلة البيانات 16 بت أو 8 بت
5 إشارات خيار شريحة قابلة للبرمجة
دعم التحكيم في حافلة الاحتفاظ والاعتراف
• مصدر طاقة واحد من 3.0 فولت إلى 5.5 فولت
• جهاز مراقبة قابل للبرمجة و جهاز مراقبة أوسيلاتور
• ما يصل إلى 119 خط إدخال/إخراج عام
• أجهزة تحميل على الشريحة
• مدعومة بمجموعة كاملة من أدوات التطوير بما في ذلك المترجمين C، حزم تجميع الماكرو، المحاكاة، لوحات التقييم، HLL المخططين، المحاكاة، المتحلل المنطقي المفككة،لوحات البرمجة
• دعم إصلاح الأخطاء على الشريحة عبر منفذ الوصول إلى الجهاز (DAP) أو واجهة JTAG
• حزمة LQFP الخضراء ذات 144 دبوسًا ، مسافة 0.5 مم (19.7 مل)
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | إنفينيون |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | SAxXE164GM |
| التعبئة | ريل |
| أسلوب التثبيت | SMD/SMT |
| ذاكرة البرنامج | فلاش |
| حجم ذاكرة البرنامج | 576 كيلوبايت |
| درجة حرارة العمل القصوى | + 125 درجة |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| فولتاج التشغيل | 3 فولت إلى 5.5 فولت |
| نوع الواجهة | CAN I2S SPI UART |
| النواة | C166SV2 |
| سلسلة المعالجات | XE164x |
| الجزء # - الأسماء المستعارة | SP000628618 XE164GM72F80LAAKXUMA1 |
| عرض حافلة البيانات | 16 بت |
| الحزمة | LQFP-100 EP |
| الحد الأقصى للتردد | 80 ميغاهرتز |
| عدد قنوات ADC | 11 قنوات ADC |
| المدخلات/المخرجات | 76 إدخال/خروج |
| حجم ذاكرة البيانات | 32 كيلوبايت |
| عدد العدادات | 5 ساعة |
| القرارات المتعلقة بـ ADC | 10 بـيت |
