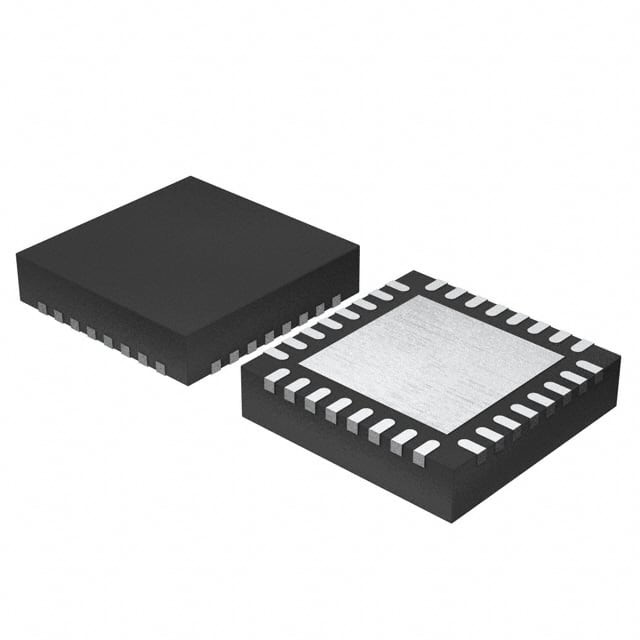

CY8C21434-24LTXI IC MCU 8BIT 8KB FLASH 32QFN تكنولوجيات Infineon
| اسم العلامة التجارية | Infineon Technologies |
|---|---|
| رقم الموديل | CY8C21434-24LTXI |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | M8C | حجم اللب | 8 بت |
|---|---|---|---|
| السرعة | 24 ميجا هرتز | الاتصال | I²C ، SPI ، UART / USART |
| ملحقات | POR ، PWM ، WDT | عدد I / O | 28 |
| حجم ذاكرة البرنامج | 8 كيلوبايت (8 كيلوبايت × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 512 × 8 |
| الجهد - العرض (Vcc / Vdd) | 2.4 فولت ~ 5.25 فولت | محولات البيانات | A / D 28x8b |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 32-VFQFN منصة تعرض |
| حزمة أجهزة المورد | 32-QFN (5 × 5) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| CY8C21434-24LTXI | IC MCU 8BIT 8KB FLASH 32QFN | |
| CY8C21434B-24LTXI | IC MCU 8BIT 8KB FLASH 32QFN | |
| CY7C60323-LTXC | IC MCU 8BIT 8KB FLASH 32QFN | |
| CY8C21434-24LTXIT | IC MCU 8BIT 8KB FLASH 32QFN | |
| CY8C22213-24LFI | IC MCU 8BIT 2KB FLASH 32QFN | |
| CY9BF121JWQN-G-JNE2 | IC MCU 32BIT 64KB FLASH 32QFN | |
| S6E1A12B0AGN20000 | IC MCU 32BIT 88KB FLASH 32QFN | |
| S6E1A11B0AGN2B000 | IC MCU 32BIT 56KB FLASH 32QFN | |
| S6E1A12B0AGN2B000 | IC MCU 32BIT 88KB FLASH 32QFN | |
| S6E1C31B0AGN20000 | IC MCU 32BIT 64KB FLASH 32QFN | |
| S6E1C12B0AGN20000 | IC MCU 32BIT 128KB FLASH 32QFN | |
| CY8C24423-24LFI | IC MCU 8BIT 4KB FLASH 32QFN | |
| CY8C24423A-24LFXI | IC MCU 8BIT 4KB FLASH 32QFN | |
| CY8C21434-24LFXI | IC MCU 8BIT 8KB FLASH 32QFN | |
| CY8C21634-24LFXI | IC MCU 8BIT 8KB FLASH 32QFN | |
| CY7C60323-LFXC | IC MCU 8BIT 8KB FLASH 32QFN | |
| CY7C60323-LFXCT | IC MCU 8BIT 8KB FLASH 32QFN | |
| CY7C60333-LFXC | IC MCU 8BIT 8KB FLASH 32QFN | |
| CY7C60333-LFXCT | IC MCU 8BIT 8KB FLASH 32QFN | |
| CY8C21434-24LFXIT | IC MCU 8BIT 8KB FLASH 32QFN | |
| CY8C21634-24LFXIT | IC MCU 8BIT 8KB FLASH 32QFN | |
| CY8C24423A-24LFXIT | IC MCU 8BIT 4KB FLASH 32QFN | |
| CY8C20434-12LKXIT | IC MCU 8BIT 8KB FLASH 32QFN | |
| CY8C21434-24LKXIT | IC MCU 8BIT 8KB FLASH 32QFN | |
| CY8C20424-12LKXIT | IC MCU 8BIT 8KB FLASH 32QFN | |
| CY8C21434-24LCXIT | IC MCU 8BIT 8KB FLASH 32QFN | |
| CY8C21634-24LTXI | IC MCU 8BIT 8KB FLASH 32QFN | |
| CY8C21634-24LTXIT | IC MCU 8BIT 8KB FLASH 32QFN | |
| CY7C60333-LTXC | IC MCU 8BIT 8KB FLASH 32QFN | |
| CY7C60323-LTXCT | IC MCU 8BIT 8KB FLASH 32QFN | |
| CY7C60333-LTXCT | IC MCU 8BIT 8KB FLASH 32QFN | |
| CY8C24423A4-24LTXI | IC MCU 8BIT 4KB FLASH 32QFN | |
| CY8C21634B-24LTXI | IC MCU 8BIT 8KB FLASH 32QFN | |
| MB95F563HWQN-G-SNE1 | IC MCU 8BIT 12KB FLASH 32QFN | |
| MB95F564KWQN-G-SNE1 | IC MCU 8BIT 20KB FLASH 32QFN | |
| MB95F633HWQN-G-SNE1 | IC MCU 8BIT 12KB FLASH 32QFN | |
| MB95F634KWQN-G-SNE1 | IC MCU 8BIT 20KB FLASH 32QFN | |
| MB95F636HWQN-G-SNE1 | IC MCU 8BIT 36KB FLASH 32QFN | |
| MB95F652EWQN-G-SNE1 | IC MCU 8BIT 8KB FLASH 32QFN | |
| MB95F656EWQN-G-SNE1 | IC MCU 8BIT 36KB FLASH 32QFN | |
| MB95F656LWQN-G-SNE1 | IC MCU 8BIT 36KB FLASH 32QFN | |
| S6E1A11B0AGN20000 | IC MCU 32BIT 56KB FLASH 32QFN | |
| MB95F334KWQN-G-SNERE1 | IC MCU 8BIT 20KB FLASH 32QFN | |
| MB95F354EWQN-G-SNE1 | IC MCU 8BIT 20KB FLASH 32QFN | |
| MB95F634KNWQN-G-SNE1 | IC MCU 8BIT 20KB FLASH 32QFN | |
| MB95F562KNWQN-G-SNE1 | IC MCU 8BIT 8KB FLASH 32QFN | |
| MB95F563HNWQN-G-SNE1 | IC MCU 8BIT 12KB FLASH 32QFN | |
| MB95F633KNWQN-G-SNE1 | IC MCU 8BIT 12KB FLASH 32QFN | |
| MB95F636HNWQN-G-SNE1 | IC MCU 8BIT 36KB FLASH 32QFN | |
| MB95F636KNWQN-G-105-SNE1 | IC MCU 8BIT 36KB FLASH 32QFN | |
| MB95F636KNWQN-G-108-SNE1 | IC MCU 8BIT 36KB FLASH 32QFN | |
| MB95F636KNWQN-G-115-SNE1 | IC MCU 8BIT 36KB FLASH 32QFN | |
| MB95F636KNWQN-G-118-SNE1 | IC MCU 8BIT 36KB FLASH 32QFN | |
| MB95F636KNWQN-G-SNE1 | IC MCU 8BIT 36KB FLASH 32QFN | |
| MB95F636KNWQN-G-SNERE1 | IC MCU 8BIT 36KB FLASH 32QFN |
منتوج وصف
تفاصيل المنتج
لمحة عامة عن وظائف مركز العمل العام
تتكون عائلة PSoC من العديد من أجهزة التحكم على الشريحة. تم تصميم هذه الأجهزة لاستبدال العديد من مكونات النظام التقليدية القائمة على MCU بأجهزة برمجة واحدة رخيصة التكلفة.تتضمن أجهزة PSoC كتلة قابلة للتكوين من المنطق التناظري والرقمي، والاتصالات المتبادلة القابلة للبرمجة. تمكن هذه الهندسة المعمارية المستخدم من إنشاء تكوينات الطرفية المخصصة التي تتوافق مع متطلبات كل تطبيق فردي. بالإضافة إلى ذلك ، يمكن للمستخدمين استخدام أجهزة التشغيل المخصصة.وحدة معالجة سريعةيتم تضمين ذاكرة البرامج الفلاش وذاكرة البيانات SRAM وI / O قابلة للتكوين في مجموعة من البينات والحزم المريحة.
الخصائص
■ معالج هارفارد المعماري القوي:معالج M8C سرعات تصل إلى 24 ميگاهرتز
8x8 مضاعفة، 32 بت تراكم
قوة منخفضة عند السرعة العالية
فولت تشغيل من 3.0 فولت إلى 5.25 فولت
نطاق درجة الحرارة الصناعية: -40°C إلى +85°C
■ الأجهزة الطرفية المتقدمة (كتل PSoC®)
ستة أنواع مماثلة من وحدات PSoC توفر:
• أداة تحكم 8 بت واحدة أو مزدوجة
• مقارنات (حتى أربعة)
توفر ما يصل إلى ثمانية كتل PSoC الرقمية:
• مؤقتات من 8 إلى 32 بت، عدادات، و PWMs
• دعم وضع إطلاق نار واحد، إطلاق متعدد في أجهزة توقيت وأجهزة PWM
• PWM مع دعم Deadband في كتلة رقمية واحدة
• سجل المناوبات و CRC و PRS Modules
• UART المزدوج الكامل
• العديد من رؤساء أو عبيد SPI ، دعم طول البيانات المتغير: 8 إلى 16 بت
• يمكن توصيلها بجميع دبوس GPIO
أجهزة الطرفية المعقدة عن طريق الجمع بين الكتل
دعم وظيفة التحول لاكتشاف FSK
دعم ميزة المزامنة القوية. يمكن مزامنة عمليات الوحدة التناظرية بواسطة الكتل الرقمية أو الإشارات الخارجية.
■ جهاز تحكم سريع لـ 10 البتات مع عينة وحجز محسّن للسيطرة المدمجة
■ دقة، ساعة قابلة للبرمجة:
أجهزة التذبذب الداخلية ± 5٪ 24/48 MHz عبر نطاق درجة الحرارة الصناعية
دقة عالية 24 ميغاهرتز مع 32 كيلو هرتز اختياري الكريستال و PLL
أوسيلاتور خارجي اختياري، يصل إلى 24 ميغاهرتز
أوسيلاتور داخلي / خارجي للكلب المراقب والنوم
■ ذاكرة مرنة على الشريحة:
* ما يصل إلى 16K بايت تخزين برنامج فلاش 50،000 دورة حذف / كتابة
تخزين بيانات SRAM يصل إلى 1K بايت
البرمجة المتسلسلة في النظام (ISSP)
تحديثات فلاش جزئي
طرق حماية مرنة
إيموليشن EEPROM في فلاش
■ مصدر CapSense® الأمثل:
دعم IDAC إلى 640 ميكرو أمبيا لتغيير المقاوم الخارجي
اثنين من موارد الساعة المخصصة لـ CapSense:
• CSD_CLK: 1/2/4/8/16/32/128/256 مشتقة من SYSCLK
• CNT_CLK: 1/2/4/8 مشتقة من CSD_CLK
مؤقتات / عدادات مخصصة لـ 16 بت لمسح CapSense
دعم القنوات المزدوجة لمركز الاحتياطي المركزي (CSD)
■ تكوينات دبوس قابلة للبرمجة:
25 مآ غليان، 10 مآ مصدر على جميع GPIO
وضعيات القيادة الشديدة أو المفتوحة على جميع GPIO
إدخالات تناظرية تصل إلى 38 إدخالا على GPIO
يمكن تكوين انقطاع على جميع GPIO
■ موارد النظام الإضافية:
I2C TM العبد ، السيد ، و MultiMaster إلى 400 كيلو هرتز
يدعم ميزة العناوين الأجهزة
كلب حراسة ومؤقتات النوم
إكتشاف الجهد المنخفض القابل للتكوين من قبل المستخدم
دائرة مراقبة متكاملة
إشارة الجهد الدقيق على الشريحة
يدعم RTC Block إلى المنطق الطرفي الرقمي
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | نصف موصل سايبرس |
| فئة المنتجات | رقائق IC |
| السلسلة | PSOC®1 CY8C21xxx |
| التعبئة | العبوة البديلة للصينية |
| الحزمة | 32-WFQFN منصة مكشوفة |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| حزمة الجهاز | 32-QFN منصة مكشوفة (5x5) |
| عدد الـ I-O | 28 إدخال/خروج |
| السرعة | 24 ميغاهرتز |
| حجم EEPROM | - |
| المعالج الأساسي | M8C |
| حجم الـ RAM | 512 × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | POR، PWM، WDT |
| الاتصال | I2C، SPI، UART/USART |
| الجهد المُقدّم: Vcc-Vdd | 2.4 فولت ~ 5.25 فولت |
| حجم القلب | 8-بيت |
| حجم ذاكرة البرنامج | 8 كيلوبايت (8 كيلوبايت × 8) |
| محولات البيانات | A/D 28x8b |
| نوع المذبذب | الداخلية |
مكونات متوافقة وظيفياً
شكل، حزمة، مكون متوافق وظيفيا
| جزء المصنع# | الوصف | المصنع | مقارنة |
| CY8C21434-24LKXI أجهزة التحكم الدقيقة والمعالجات |
أجهزة الطرفية متعددة الوظائف ، QCC32 ، 5 × 5MM ، ارتفاع 0.60MM ، خالية من الرصاص ، MO-248 ، QFN-32 | شركة روتشستر الإلكترونية | CY8C21434-24LTXI مقابل CY8C21434-24LKXI |
| CY8C21434-24LTXIT أجهزة التحكم الدقيقة والمعالجات |
أجهزة الطرفية متعددة الوظائف، CMOS، QFN-32 | نصف موصل سايبرس | CY8C21434-24LTXI مقابل CY8C21434-24LTXIT |
| CY8C21434-24LCXIT أجهزة التحكم الدقيقة والمعالجات |
أجهزة الطرفية متعددة الوظائف ، CMOS ، 5 × 5MM ، ارتفاع 0.40MM ، خالية من الرصاص ، MO-220 ، QFN-32 | نصف موصل سايبرس | CY8C21434-24LTXI مقابل CY8C21434-24LCXIT |
| CY8C21434-24LKXIT أجهزة التحكم الدقيقة والمعالجات |
أجهزة الطرفية متعددة الوظائف ، CMOS ، 5 × 5 MM ، ارتفاع 0.60 MM ، خالية من الرصاص ، MO-248 ، QFN-32 | نصف موصل سايبرس | CY8C21434-24LTXI مقابل CY8C21434-24LKXIT |
| CY8C21434-24LQXIT أجهزة التحكم الدقيقة والمعالجات |
أجهزة الطرفية متعددة الوظائف، CMOS، QFN-32 | نصف موصل سايبرس | CY8C21434-24LTXI مقابل CY8C21434-24LQXIT |
| CY8C21434-24LFXIT أجهزة التحكم الدقيقة والمعالجات |
أجهزة الطرفية متعددة الوظائف ، QCC32 ، 5 × 5MM ، ارتفاع 0.93MM ، خالية من الرصاص ، MO-220 ، QFN-32 | شركة روتشستر الإلكترونية | CY8C21434-24LTXI مقابل CY8C21434-24LFXIT |
| CY8C21434-24LCXI أجهزة التحكم الدقيقة والمعالجات |
أجهزة الطرفية متعددة الوظائف ، QCC32 ، 5 × 5MM ، ارتفاع 0.40MM ، خالية من الرصاص ، MO-220 ، QFN-32 | شركة روتشستر الإلكترونية | CY8C21434-24LTXI مقابل CY8C21434-24LCXI |
| CY8C21434-24LQXI أجهزة التحكم الدقيقة والمعالجات |
أجهزة الطرفية متعددة الوظائف، CMOS، QFN-32 | نصف موصل سايبرس | CY8C21434-24LTXI مقابل CY8C21434-24LQXI |
| CY8C21434-24LFXI أجهزة التحكم الدقيقة والمعالجات |
أجهزة الطرفية متعددة الوظائف ، QCC32 ، 5 × 5MM ، ارتفاع 0.93MM ، خالية من الرصاص ، MO-220 ، QFN-32 | شركة روتشستر الإلكترونية | CY8C21434-24LTXI مقابل CY8C21434-24LFXI |
الوصف
MCU 8-بيت M8C هارفارد 8KB فلاش 2.5V / 3.3V / 5V 32-بين QFN EP Tray
8-بيت ميكروتحكمات - MCU PSoC، 28I / O، 8K Fsh 512 بايت ذاكرة الوصول العشوائي
