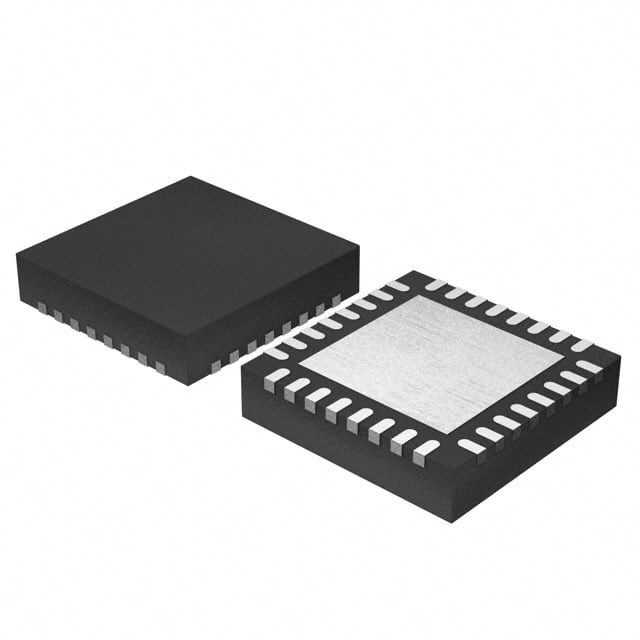

MKL15Z32VFM4 IC MCU 32BIT 32KB فلاش 32QFN N✖P USA Inc.

تم تحسين سلسلة KL17 لتطبيقات حساسة للتكلفة والبطاريات التي تتطلب اتصالًا عامًا منخفض الطاقة. يقدم المنتج:

• ROM مضمنة مع محمول التمهيد لتحديث البرنامج المرن
• الدقة العالية للجهد الداخلي ومعايير الساعة
• FlexIO لدعم أي محاكاة محيطية متسلسلة قياسية ومخصصة
• إلى 54uA / MHz في وضع تشغيل طاقة منخفضة جداً و 1.96uA في وضع النوم العميق (الذكاء الذاكرة + RTC احتفظ)

المعالج الأساسي

• ARM® Cortex®-M0+ النواة تصل إلى 48 ميغاهرتز

الذكريات

• ذاكرة البرامج الفلاش 128/256 كيلو بايت
• 32 كيلوبايت من ذاكرة SRAM
• 16 كيلوبايت من الـ ROM مع محمول التمهيد المدمج
• سجل النسخ الاحتياطي 32 بايت

النظام

• جهاز تحكم DMA غير متزامن من 4 قنوات
• كلب الحراسة
• وحدة الاستيقاظ منخفضة التسرب
• واجهة برمجة وإصلاح الأخطاء لـ Two-pin Serial Wire Debug
• خزنة تعقيب صغيرة
• محرك التلاعب بت
• جهاز التحكم في الانقطاع

الساعات

• ساعة مرجعية داخلية عالية الدقة (تصل إلى 0.5%)
• ساعة مرجعية داخلية عالية الدقة (تصل إلى 3٪) 8MHz/2MHz
• ساعة مرجعية 1KHz نشطة في جميع أنماط الطاقة المنخفضة (باستثناء VLLS0)
• أوسيلاتور بلورية 32 ′′ 40KHz و 3 ′′ 32MHz

الأجهزة الطرفية

• وحدة UART واحدة تدعم ISO7816 ، تعمل حتى 1.5 Mbit / s
• وحدتان UART منخفضة الطاقة تدعمان التشغيل غير المتزامن في أنماط منخفضة الطاقة
• وحدتان I2C و I2C0 تدعمان ما يصل إلى 1 Mbit / s
• وحدتان SPI 16 بت تدعمان ما يصل إلى 24 Mbit / s
• وحدة FlexIO واحدة تدعم محاكاة UART الإضافية ، IrDA ، SPI ، I2C ، I2S ، PWM ووحدات سلسلة أخرى ، إلخ.
• واجهة صوتية سلسلية واحدة I2S
• وحدة ADC واحدة 16 بت 818 كسب مع مرجع الجهد الداخلي عالي الدقة و ما يصل إلى 16 قناة
• مقارنة التناظرية عالية السرعة تحتوي على DAC 6 بت لدخول مرجعية قابلة للبرمجة
• جهاز تحكم واحد من 12 بت
• 1.2 فولت مرجعية الجهد الداخلي

أجهزة توقيت

• وحدة توقيت / PWM ذات 6 قنوات
• وحدتين للوقت / PWM ذات القنوات 2
• مؤقتة واحدة منخفضة الطاقة
• توقيت التوقف الدوري
• الساعة في الوقت الحقيقي

خصائص التشغيل

• نطاق الجهد: 1.71 إلى 3.6 فولت
• نطاق فولتاج كتابة الفلاش: 1.71 إلى 3.6 فولت
• نطاق درجة الحرارة: من 40 إلى 85 درجة مئوية للحزمة WLCSP و 40 إلى 105 درجة مئوية للحزم الأخرى

حزم

• 64 LQFP 10mm × 10mm ، 0.5mm مساحة ، 1.6mm سمك
• 64 MAPBGA 5mm × 5mm، 0.5mm مساحة، 1.23mm سمك
• 48 QFN 7mm x 7mm، 0.5mm مساحة، 0.65mm سمك
• 32 QFN 5mm x 5mm، 0.5mm مساحة، 0.65mm سمك
• 36 WLCSP 2.8mm × 2.7mm، 0.4mm مساحة، 0.6mm سمك

الأمن والنزاهة

• رقم تعريف فريد 80 بت لكل شريحة
• أمان فلاش متقدم

إدخال/خروج

• ما يصل إلى 54 دبوس إدخال / إخراج عامة الغرض (GPIO) و 6 منصات محركات عالية

طاقة منخفضة

• حتى 54uA/MHz في وضع تشغيل طاقة منخفضة جدا
• حتى 1.96uA في وضع VLLS3 (الذكاء + RTC احتفظ)
• ستة أنماط ثابتة مرنة
