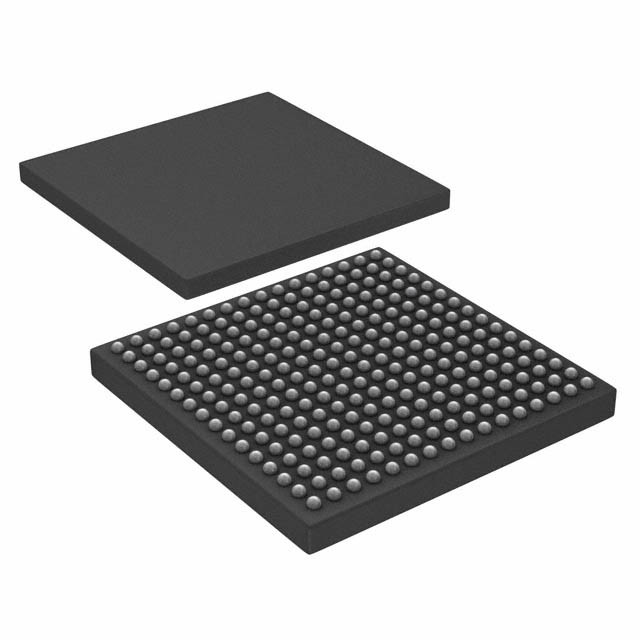

SPC5748GGK1MMJ6 IC MCU 32BIT 6MB FLSH 256MAPPBGA N✖P USA Inc.
| اسم العلامة التجارية | N✖P USA Inc. |
|---|---|
| رقم الموديل | SPC5748GGK1MMJ6 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | e200z2 ، e200z4 ، e200z4 | حجم اللب | 32 بت ثلاثي النواة |
|---|---|---|---|
| السرعة | 80 ميجا هرتز / 160 ميجا هرتز | الاتصال | CANbus ، إيثرنت ، I²C ، LINbus ، SAI ، SPI ، USB ، USB OTG |
| ملحقات | DMA ، LVD ، POR ، WDT | عدد I / O | 178 |
| حجم ذاكرة البرنامج | 6 ميجابايت (6 م × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 768 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 3 فولت ~ 5.5 فولت | محولات البيانات | A / D 80x10b ، 64x12b |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية (تا) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 256-LBGA |
| حزمة أجهزة المورد | 256-MAPPBGA (17 × 17) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| SPC5748GGK1MMJ6 | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5748GSK1MMJ6 | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| MK70FN1M0VMJ12R | IC MCU 32BIT 1MB FLSH 256MAPPBGA | |
| MK70FN1M0VMJ15R | IC MCU 32BIT 1MB FLSH 256MAPPBGA | |
| SPC5746BK1MMJ6 | IC MCU 32BIT 3MB FLSH 256MAPPBGA | |
| SPC5746BK1MMJ6R | IC MCU 32BIT 3MB FLSH 256MAPPBGA | |
| SPC5746CSK1AVMJ2 | IC MCU 32BIT 3MB FLSH 256MAPPBGA | |
| SPC5746CK1MMJ6 | IC MCU 32BIT 3MB FLSH 256MAPPBGA | |
| SPC5746CK1AMMJ6 | IC MCU 32BIT 3MB FLSH 256MAPPBGA | |
| SPC5746CK1MMJ6R | IC MCU 32BIT 3MB FLSH 256MAPPBGA | |
| SPC5746CK1AMMJ6R | IC MCU 32BIT 3MB FLSH 256MAPPBGA | |
| SPC5747CK1CMJ2 | IC MCU 32BIT 4MB FLSH 256MAPPBGA | |
| SPC5747CK1CMJ2R | IC MCU 32BIT 4MB FLSH 256MAPPBGA | |
| SPC5745CBK1AMMJ6 | IC MCU 32BIT 2MB FLSH 256MAPPBGA | |
| SP5745CBK1AMMJ6R | IC MCU 32BIT 2MB FLSH 256MAPPBGA | |
| SPC5746CHK1ACMJ6 | IC MCU 32BIT 3MB FLSH 256MAPPBGA | |
| SPC5747CK1CMJ6 | IC MCU 32BIT 4MB FLSH 256MAPPBGA | |
| SPC5746CSK1MMJ6 | IC MCU 32BIT 3MB FLSH 256MAPPBGA | |
| SPC5746CSK1AMMJ6 | IC MCU 32BIT 3MB FLSH 256MAPPBGA | |
| SPC5747CK1CMJ6R | IC MCU 32BIT 4MB FLSH 256MAPPBGA | |
| SPC5746CSK1MMJ6R | IC MCU 32BIT 3MB FLSH 256MAPPBGA | |
| SP5746CSK1AMMJ6R | IC MCU 32BIT 3MB FLSH 256MAPPBGA | |
| SPC5746CBK1AMMJ6 | IC MCU 32BIT 3MB FLSH 256MAPPBGA | |
| SPC5747CK1VMJ6 | IC MCU 32BIT 4MB FLSH 256MAPPBGA | |
| SP5746CBK1AMMJ6R | IC MCU 32BIT 3MB FLSH 256MAPPBGA | |
| SPC5747CK1VMJ6R | IC MCU 32BIT 4MB FLSH 256MAPPBGA | |
| SP5747CFK0AVMJ6R | IC MCU 32BIT 4MB FLSH 256MAPPBGA | |
| SPC5747CSK0AVMJ2 | IC MCU 32BIT 4MB FLSH 256MAPPBGA | |
| SP5747CSK0AVMJ2R | IC MCU 32BIT 4MB FLSH 256MAPPBGA | |
| SPC5746CHK0AMMJ6 | IC MCU 32BIT 3MB FLSH 256MAPPBGA | |
| SPC5746CHK1AMMJ6 | IC MCU 32BIT 3MB FLSH 256MAPPBGA | |
| SPC5747CK1MMJ6 | IC MCU 32BIT 4MB FLSH 256MAPPBGA | |
| SP5746CHK0AMMJ6R | IC MCU 32BIT 3MB FLSH 256MAPPBGA | |
| SP5746CHK1AMMJ6R | IC MCU 32BIT 3MB FLSH 256MAPPBGA | |
| SPC5747CK1MMJ6R | IC MCU 32BIT 4MB FLSH 256MAPPBGA | |
| SPC5748CSK0AVMJ2 | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SP5748CSK0AVMJ2R | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SP5748CSK0AMMJ6R | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5748CSK0AMMJ6 | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5748CK1MMJ6 | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5748CK0AMMJ6 | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5748CBK0AVMJ6 | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5748CK1MMJ6R | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5748CK0AMMJ6R | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SP5748CBK0AVMJ6R | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5747CBK0AVMJ6 | IC MCU 32BIT 4MB FLSH 256MAPPBGA | |
| SPC5747GK1MMJ6 | IC MCU 32BIT 4MB FLSH 256MAPPBGA | |
| SPC5747GK0AMMJ6 | IC MCU 32BIT 4MB FLSH 256MAPPBGA | |
| SPC5748CTK1VMJ6 | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5747GK1MMJ6R | IC MCU 32BIT 4MB FLSH 256MAPPBGA | |
| SP5747GK0AMMJ6R | IC MCU 32BIT 4MB FLSH 256MAPPBGA | |
| SPC5747GBK1VMJ6 | IC MCU 32BIT 4MB FLSH 256MAPPBGA | |
| SPC5747CHK0AVMJ6 | IC MCU 32BIT 4MB FLSH 256MAPPBGA | |
| SP5747CHK0AVMJ6R | IC MCU 32BIT 4MB FLSH 256MAPPBGA | |
| SPC5748GSK0AVMJ2 | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SP5748GSK0AVMJ2R | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5748GK1MMJ6 | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5748GK0AMMJ6 | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5748GK1MMJ6R | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5748GK0AMMJ6R | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5748GBK0AVMJ6 | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SP5748GBK0AVMJ6R | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5748GGK1VMJ6 | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5748GGK0AVMJ6 | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SP5748GGK0AVMJ6R | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5748GSK0AMMJ6 | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SP5748GSK0AMMJ6R | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5748GBK0AMMJ6 | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SP5748GBK0AMMJ6R | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5748GGK1MMJ6R | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5748GTK1MMJ6 | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5748GTK0AMMJ6 | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5748GTK1MMJ6R | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SP5748GTK0AMMJ6R | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SPC5748GHK0AMMJ6 | IC MCU 32BIT 6MB FLSH 256MAPPBGA | |
| SP5748GHK0AMMJ6R | IC MCU 32BIT 6MB FLSH 256MAPPBGA |
منتوج وصف
تفاصيل المنتج
الوصف
هذا جهاز التحكم الدقيق هو جهاز نظام على رقاقة (SoC) 32 بت مخصص للاستخدام في تطبيقات التحكم في المحركات والتحكم في ناقلات السيارات.وهو متوافق مع الأجهزة في عائلة MPC5600 من Freescale و يوفر أداءً وقدراتًا تتجاوز أجهزة MPC5632M.
تم بناء نواة معالج المضيف e200z4 من جهاز التحكم الدقيق على تقنية Power Architecture® وتم تصميمها خصيصًا للتطبيقات المدمجة. بالإضافة إلى تقنية Power Architecture ، تم تصميمها أيضًا من أجل تطبيقات المضخة.هذا النواة تدعم تعليمات لمعالجة الإشارات الرقمية (DSP).
يحتوي الجهاز على مستويين من التسلسل الهرمي للذاكرة يتكون من 8 كيلوبايت من ذاكرة التخزين المؤقت للتعليمات ، مدعومة بـ 128 كيلوبايت من ذاكرة SRAM على الشريحة وذاكرة فلاش داخلية بطول 2 ميغابايت.
وبالنسبة للتطوير، يتضمن الجهاز حافلة معايرة يمكن الوصول إليها فقط عند استخدام نظام معايرة Freescale VertiCal.
• 150 MHz e200z4 قوة الهندسة المعمارية الأساسية
تعديل تشفير تعليمات الطول المتغير (VLE)هيكلة فوق مقياسية مع وحدتين تنفيذيتين
ما يصل إلى 2 إرشادات بأعداد كاملة أو بعلامة عائمة لكل دورة
ما يصل إلى 4 عمليات تضاعف وتتراكم لكل دورة
• تنظيم الذاكرة
ذاكرة فلاش على شريحة 2 ميجابايت مع ECC وقراءة أثناء الكتابة
128 كيلوبايت من ذاكرة الذاكرة SRAM على الشريحة مع وظيفة الاستعداد (32 كيلوبايت) و ECC
• 8 كيلوبايت من ذاكرة التخزين المؤقت للتعليمات (مع قفل الخط) ، قابلة للتكوين على شكل 2 أو 4 طرق
14 + 3 كيلوبايت من رموز و بيانات eTPU
4 4 4 مفتاح الجهاز (XBAR)
️ 24 وحدة إدخال
• فشل حماية آمنة
وحدة حماية الذاكرة (MPU)
وحدة CRC مع 3 وحدات فرعية
مستشعر درجة حرارة التقاطع
• أقاطع
جهاز تحكم انقطاع قابل للتكوين (INTC) مع انقطاع غير قابل للتخفي (NMI)
إدما 64 قناة
• القنوات المتسلسلة
3 وحدات eSCI
3 وحدات DSPI (2 منها تدعم القناة الثانية الصغيرة في الأسفل [MSC])
3 وحدات FlexCAN مع 64 بوفر رسالة لكل منها
1 وحدة FlexRay (V2.1) تصل إلى 10 Mbit / s مع قناة مزدوجة أو واحدة ، 128 كائن رسالة ، ECC
• 1 eMIOS
24 قناة موحدة
• 1 eTPU2 (eTPU الجيل الثاني)
32 قناة قياسية
وحدة تفاعلية واحدة (6 قنوات مع 3 مخرجات لكل قناة)
• 2 محولات متطورة من التناظرية إلى الرقمية (eQADCs)
أربعون قناة مدخل 12 بت (متعددة على 2 ADCs) ؛ يمكن توسيعها إلى 56 قناة مع multiplexers خارجية
6 طوابير الأوامر
دعم التشغيل و DMA
وقت التحويل الأدنى 688 ns
• محمول CAN / SCI Bootstrap على الشريحة مع وحدة مساعدة التمهيد (BAM)
• القرب: الفئة 3+ للقلب؛ الفئة 1 لـ eTPU
• JTAG (5 دبوس)
• سيمافور التنمية (DTS)
عقدة EVTO للتواصل مع الأداة الخارجية
• توليد الساعات
أجهزة التذبذب الرئيسية على الشريحة 4 ′′ 40 ميغاهرتز
على الشريحة FMPLL (حلقة مغلقة بالمرحلة معدل التردد)
• ما يصل إلى 112 خط إدخال/إخراج عام
يمكن برمجته بشكل فردي كمدخل أو مخرج أو وظيفة خاصة
عتبة قابلة للبرمجة (التشنج)
• أنماط خفض الطاقة: بطيئة، وقف، والانتظار
• نظام توفير مرن
إمدادات 5 فولت واحدة مع صمام خارجي
إمدادات خارجية متعددة: 5 فولت، 3.3 فولت، و 1.2 فولت
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | فريسكال / N✖P |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | MPC57xx |
| التعبئة | الصندوق |
| الحزمة | 256-LFBGA |
| درجة حرارة العمل | -40°C ~ 125°C (TA) |
| حزمة الجهاز | 256-MAPPBGA (17x17) |
| عدد الـ I-O | 178 إدخال/خروج |
| السرعة | 80 ميغاهرتز/160 ميغاهرتز |
| حجم EEPROM | - |
| المعالج الأساسي | e200z4 |
| حجم الـ RAM | 768K × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | DMA، LVD، POR، WDT |
| الاتصال | CAN، Ethernet، I2C، LIN، SAI، SPI، USB، USB OTG |
| الجهد المُقدّم: Vcc-Vdd | 3 فولت ~ 5.5 فولت |
| حجم القلب | ثلاثي النواة 32 بت |
| حجم ذاكرة البرنامج | 6MB (6M x 8) |
| محولات البيانات | A/D 80x10b، 64x12b |
| نوع المذبذب | الداخلية |
الوصف
e200z2، e200z4، e200z4 MPC57xx وحدة التحكم الدقيقة IC 32-Bit Tri-Core 80MHz/160MHz 6MB (6M x 8) FLASH 256-MAPPBGA (17x17)
MCU 32 بت e200z4 RISC 6MB فلاش 5 فولت السيارات 256-البين MAP-BGA الوعاء
وحدات التحكم الدقيقة ذات 32 بت - MCU MCU 32 بت ، النواة الثلاثية ، فلاش 6MB ، 160MHz ، -40 / + 125 درجة مئوية ، مؤهل للسيارات ، BGA 256
