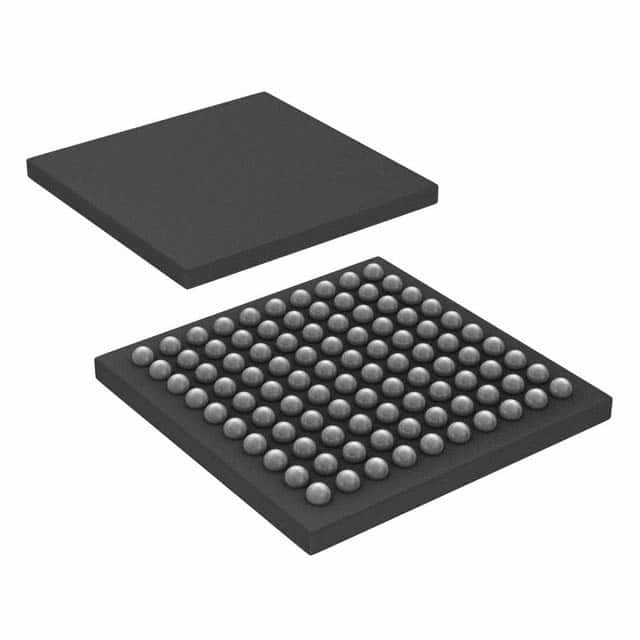

ATSAM4SD32CA-CFUR IC MCU 32BIT 2MB FLASH 100VFBGA تكنولوجيا الرقاقة الدقيقة
| اسم العلامة التجارية | Microchip Technology |
|---|---|
| رقم الموديل | ATSAM4SD32CA-CFUR |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | ARM® Cortex®-M4 | حجم اللب | 32 بت أحادية النواة |
|---|---|---|---|
| السرعة | 120 ميجا هرتز | الاتصال | EBI / EMI، I²C، IrDA، Memory Card، SPI، SSC، UART / USART، USB |
| ملحقات | كشف / إعادة تعيين ، DMA ، POR ، PWM ، WDT | عدد I / O | 79 |
| حجم ذاكرة البرنامج | 2 ميجابايت (2 م × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 160 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 1.62 فولت ~ 3.6 فولت | محولات البيانات | A / D 16x12b ؛ د / أ 2 × 12 ب |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 100-VFBGA |
| حزمة أجهزة المورد | 100-VFBGA (7 × 7) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ATSAM4SD32CA-CFUR | IC MCU 32BIT 2MB FLASH 100VFBGA | |
| ATSAM4SA16CA-CFU | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4SD32CA-CFU | IC MCU 32BIT 2MB FLASH 100VFBGA | |
| ATSAMS70N20A-CFN | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4S2CB-CFN | IC MCU 32BIT 128KB FLSH 100VFBGA | |
| ATSAM4SA16CB-CFNR | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4S2CA-CFU | IC MCU 32BIT 128KB FLSH 100VFBGA | |
| ATSAM4S2CB-CFNR | IC MCU 32BIT 128KB FLSH 100VFBGA | |
| ATSAM4SD16CB-CFNR | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4S4CA-CFU | IC MCU 32BIT 256KB FLSH 100VFBGA | |
| ATXMEGA128A1U-C7U | IC MCU 8/16B 128KB FLSH 100VFBGA | |
| ATSAM4SD32CB-CFN | IC MCU 32BIT 2MB FLASH 100VFBGA | |
| AT32UC3A4256-C1UR | IC MCU 32BIT 256KB FLSH 100VFBGA | |
| ATSAMS70N20B-CFN | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAMS70N21B-CFN | IC MCU 32BIT 2MB FLASH 100VFBGA | |
| ATSAM4S16CB-CFNR | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| AT32UC3A4256S-C1UR | IC MCU 32BIT 256KB FLSH 100VFBGA | |
| ATSAM4SD32CB-CFNR | IC MCU 32BIT 2MB FLASH 100VFBGA | |
| ATSAMS70N21B-CFNT | IC MCU 32BIT 2MB FLASH 100VFBGA | |
| ATSAML22N16A-CFUT | IC MCU 32BIT 64KB FLASH 100UFBGA | |
| ATSAML22N17A-CFUT | IC MCU 32BIT 128KB FLSH 100UFBGA | |
| ATSAM4N8CA-CFU | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATSAM4N8CA-CFUR | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATSAM4S4CB-CFNR | IC MCU 32BIT 256KB FLSH 100VFBGA | |
| ATSAM4S4CB-CFN | IC MCU 32BIT 256KB FLSH 100VFBGA | |
| ATSAML22N18A-CFUT | IC MCU 32BIT 256KB FLSH 100UFBGA | |
| ATSAM4S8CA-CFU | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATSAM4S8CB-CFN | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATSAM4N16CA-CFU | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4S8CA-CFUR | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATSAM4S8CB-CFNR | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATSAM4LC2CA-CFU | IC MCU 32BIT 128KB FLSH 100VFBGA | |
| ATSAM4LS2CA-CFU | IC MCU 32BIT 128KB FLSH 100VFBGA | |
| ATSAM4N16CA-CFUR | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4S8CA-CFN | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATSAM4S8CA-CFNR | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATSAM4LS4CA-CFU | IC MCU 32BIT 256KB FLSH 100VFBGA | |
| ATSAM4S16CA-CFU | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4S16CB-CFN | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4LC4CA-CFU | IC MCU 32BIT 256KB FLSH 100VFBGA | |
| ATSAM4S16CA-CFUR | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATXMEGA64A1U-C7U | IC MCU 8/16B 64KB FLASH 100VFBGA | |
| ATXMEGA64A1-C7U | IC MCU 8/16B 64KB FLASH 100VFBGA | |
| ATSAM4S16CA-CFN | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATXMEGA64A1-C7UR | IC MCU 8/16B 64KB FLASH 100VFBGA | |
| ATSAM4S16CA-CFNR | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4SA16CB-CFN | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4SA16CA-CFUR | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4LS8CA-CFUR | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATSAM4LS8CA-CFU | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATSAM4SD16CA-CFU | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4SD16CB-CFN | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATXMEGA128A1-C7U | IC MCU 8/16B 128KB FLSH 100VFBGA | |
| AT32UC3A464S-C1UR | IC MCU 32BIT 64KB FLASH 100VFBGA | |
| ATSAM4LC8CA-CFU | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATXMEGA128A1-C7UR | IC MCU 8/16B 128KB FLSH 100VFBGA | |
| AT32UC3A4128-C1UR | IC MCU 32BIT 128KB FLSH 100VFBGA | |
| ATSAM4LC8CA-CFUR | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| AT32UC3A464-C1UR | IC MCU 32BIT 64KB FLASH 100VFBGA | |
| AT32UC3A4128S-C1UT | IC MCU 32BIT 128KB FLSH 100VFBGA | |
| AT32UC3A4128S-C1UR | IC MCU 32BIT 128KB FLSH 100VFBGA | |
| ATSAM4SD16CA-CFUR | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| AT32UC3A4128-C1UT | IC MCU 32BIT 128KB FLSH 100VFBGA | |
| AT32UC3A464-C1UT | IC MCU 32BIT 64KB FLASH 100VFBGA | |
| AT32UC3A464S-C1UT | IC MCU 32BIT 64KB FLASH 100VFBGA | |
| ATSAMS70N19A-CFN | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATSAMS70N19A-CFNT | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| AT32UC3A4256-C1UT | IC MCU 32BIT 256KB FLSH 100VFBGA | |
| AT32UC3A4256S-C1UT | IC MCU 32BIT 256KB FLSH 100VFBGA | |
| ATSAMS70N20A-CFNT | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAMS70N20B-CFNT | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAMS70N21A-CFN | IC MCU 32BIT 2MB FLASH 100VFBGA | |
| ATSAMS70N21A-CFNT | IC MCU 32BIT 2MB FLASH 100VFBGA | |
| ATSAM4LC2CA-CFUR | IC MCU 32BIT 128KB FLSH 100VFBGA | |
| ATSAM4LC4CA-CFUR | IC MCU 32BIT 256KB FLSH 100VFBGA | |
| ATSAM4LS2CA-CFUR | IC MCU 32BIT 128KB FLSH 100VFBGA | |
| ATSAM4LS4CA-CFUR | IC MCU 32BIT 256KB FLSH 100VFBGA |
منتوج وصف
تفاصيل المنتج
الوصف
تعد سلسلة Atmel SAM4S عضوًا في عائلة من وحدة التحكم الدقيقة لـ Flash تستند إلى معالج ARM Cortex-M4 RISC عالي الأداء 32 بت.يعمل بسرعة أقصاها 120 ميغاهرتز ويمتلك ما يصل إلى 2048 كيلوبايت من فلاش، مع تنفيذ بنك مزدوج اختياري وذاكرة ذاكرة التخزين المؤقت ، وما يصل إلى 160 كيلوبايت من SRAM. تتضمن المجموعة الطرفية منفذ جهاز USB فائق السرعة مع جهاز استقبال مضمن ،مؤشر MCI عالي السرعة لـ SDIO/SD/MMC، واجهة حافلة خارجية تتضمن وحدة تحكم ذاكرة ثابتة توفر الاتصال بـ SRAM و PSRAM و NOR Flash و LCD Module و NAND Flash ، 2x USARTs و 2x UARTs و 2x TWIs و 3x SPI و I2S ،بالإضافة إلى 1 مؤقت PWM، 2 × ثلاث قنوات من أجل الأغراض العامة من 16 بت (مع محرك خطوة ودعم منطقية لفك تشكيل التربيع) ، RTC ، ADC 12 بت ، DAC 12 بت ومقارنة التناظرية.
الخصائص
• الأساسأرم Cortex-M4 مع ذاكرة تخزين متخزين 2 كيلو بايت تعمل بسرعة تصل إلى 120 ميغاهرتز
وحدة حماية الذاكرة (MPU)
مجموعة تعليمات DSP
مجموعة تعليمات Thumb®-2
• متوافق مع منتجات SAM3N و SAM3S (إصدارات 64 و 100 دبوس) ومنتجات SAM7S القديمة (إصدار 64 دبوس)
• الذكريات
حتى 2048 كيلوبايت متضمنة فلاش مع البنك المزدوج الاختيارية وذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة
ما يصل إلى 160 كيلوبايت من الـ SRAM المدمجة
ROM 16 كيلوبايت مع روتينات تحميل التمهيد المدمجة (UART ، USB) وروتينات IAP
- 8 بتات مراقب الذاكرة الثابتة (SMC): دعم SRAM و PSRAM و NOR و NAND Flash
• النظام
منظم الجهد المدمج لعملية إمدادات واحدة
إعادة تشغيل الطاقة (POR) ، كاشف براون أوت (BOD) وكلب مراقبة للعمل الآمن
أجهزة التذبذب الرنينية من الكوارتز أو السيراميك: طاقة رئيسية من 3 إلى 20 ميغاهرتز مع الكشف عن الفشل و 32.768 كيلو هرتز اختياري منخفضة الطاقة لـ RTC أو ساعة الجهاز
- RTC مع وضع التقويم الغريغوري والفارسي، وتوليد شكل الموجة في أنماط الطاقة المنخفضة
مدارات معايرة ساعة RTC لتعويض تردد الكريستال 32.768 كيلو هرتز
- أجهزة التذبذب RC الداخلية ذات الدقة العالية 8/12 ميغاهرتز مع تردد افتراضي 4 ميغاهرتز لبدء تشغيل الجهاز
ساعة بطيئة مذبذب RC داخلي كساعة جهاز دائم في وضع طاقة منخفضة
2 PLLs تصل إلى 240 ميغاهرتز لساعة الجهاز ولـ USB
مستشعر الحرارة
- ما يصل إلى 22 قناة DMA الطرفية (PDC)
• أوضاع الطاقة المنخفضة
وضع النوم والاحتياطي، حتى 1 ميكرو أم في وضع الاحتياطي
RTC ذات الطاقة المنخفضة للغاية
• الأجهزة الطرفية
جهاز USB 2.0: 12 Mbps، 2668 بايت FIFO، ما يصل إلى 8 نقاط نهائية ثنائية الاتجاه.
جهاز الاستقبال
ما يصل إلى 2 USARTs مع ISO7816، IrDA®، RS-485، SPI، مانشستر ووضع المودم
2 أجهزة UART ذات سلكين
حتى 2 واجهة سلكية (متوافقة I2C) ، 1 SPI ، 1 جهاز تحكم متزامن متسلسل
(I2S) ، 1 واجهة بطاقة الوسائط المتعددة عالية السرعة (SDIO / SD Card / MMC)
2 جهاز توقيت ثلاثي القنوات 16 بت / عداد مع التقاط ، شكل الموجة ، المقارنة و PWM
وضع. منطق تشفير التربيع و 2 بت الرمادي أعلى / أسفل العداد ل Stepper
المحرك
4 قنوات 16 بت PWM مع مخرجات مكملة ، مدخلات خطأ ، وقت ميت 12 بت
عداد المولدات لتحكم المحرك
- 32 بت مؤقت في الوقت الحقيقي و RTC مع ميزات التقويم والإنذار
حتى 16 قناة، 1Msps ADC مع وضع المدخلات التفاضلية والفائدة قابلة للبرمجة
المرحلة والمعايرة التلقائية
واحد من قنوات 12 بت 1Msps DAC
مقارنة مشابهة واحدة مع اختيار المدخلات المرنة، الهستيريس المدخلة المختارة
وحدة حسابات فحص الإضافات الدورية (CRCCU) 32 بت
كتابة السجلات المحمية
• الدخول والخروج
- ما يصل إلى 79 خط إدخال/إخراج مع إمكانية انقطاع خارجي (حساسية الحافة أو المستوى)
إزالة العبءات، تصفية الأخطاء، وإنهاء المقاومة المتسلسلة
ثلاث وحدات تحكم متوازية للدخول والخروج 32 بت، محيطية مدعومة DMA متوازية
وضع التقاط
• الحزم
️ 100 رصاصة LQFP، 14 × 14 مم، مسافة 0.5 مم/ 100 كرة TFBGA، 9 × 9 مم، مسافة 0.8 مم/
100 كرة VFBGA، 7 × 7 مم، مسافة 0.65 مم
️ LQFP 64 رصاصة، 10 × 10 مم، مساحة 0.5 مم/ QFN 64 باد 9 × 9 مم، مساحة 0.5 مم
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | إنتل / ألتيرا |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | SAM4S |
| التعبئة | التعبئة البديلة |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 100-VFBGA |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| حزمة الجهاز | 100-VFBGA (7x7) |
| عدد الـ I-O | 79 إدخال/خروج |
| السرعة | 120 ميغاهرتز |
| حجم EEPROM | - |
| المعالج الأساسي | ARMR CortexR-M4 |
| حجم الـ RAM | 160K × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | الكشف/إعادة الإعداد البني، DMA، POR، PWM، WDT |
| الاتصال | EBI/EMI، I2C، IrDA، بطاقة الذاكرة، SPI، SSC، UART/USART، USB |
| الجهد المُقدّم: Vcc-Vdd | 1.62 فولت ~ 3.6 فولت |
| حجم القلب | 32 بت |
| حجم ذاكرة البرنامج | 2MB (2M x 8) |
| محولات البيانات | A/D 16x12b، D/A 2x12b |
| نوع المذبذب | الداخلية |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| فولتاج التشغيل | 1.62 فولت إلى 3.6 فولت |
| نوع الواجهة | I2C I2S SPI UART |
| النواة | أرم كورتكس M4 |
| سلسلة المعالجات | الـ RISC |
| عرض حافلة البيانات | 32 بت |
| الحزمة | VFBGA-100 |
| الحد الأقصى للتردد | 120 ميغاهرتز |
| عدد قنوات ADC | 16 قناة ADC |
| المدخلات/المخرجات | 79 إدخال/خروج |
| حجم ذاكرة البيانات | 160 كيلوبايت |
| عدد العدادات | 6 جهاز توقيت |
| القرارات المتعلقة بـ ADC | 12 بت |
| نوع ذاكرة الوصول إلى البيانات | SRAM |
الوصف
ARM؟ القشرة؟ M4 SAM4S وحدة التحكم الدقيقة IC 32 بت 120 ميغاهرتز 2MB (2M x 8) فلاش 100-VFBGA (7x7)
MCU 32 بت ARM Cortex M4 RISC 2MB فلاش 1.2 فولت / 3.3 فولت 100 بن VFBGA T / R
أرم ميكروسيترولرز - MCU CBGAGREENIND TEMPMRL A
