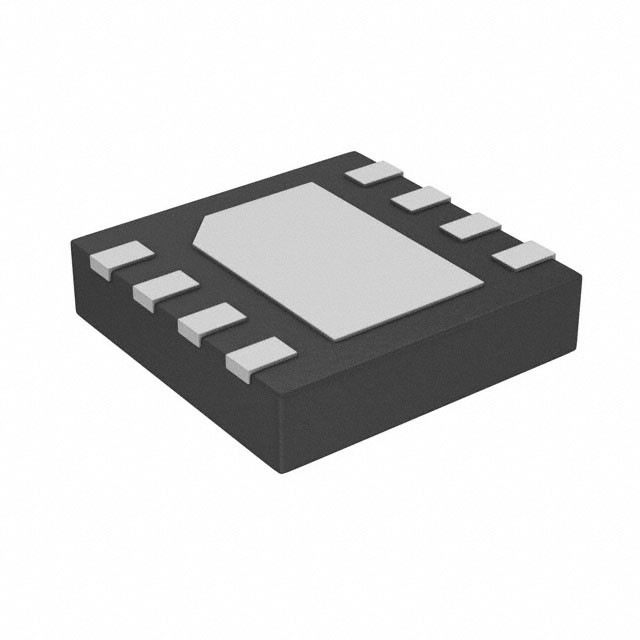

PIC12LF1822T-I/MF IC MCU 8BIT 3.5KB FLASH 8DFN تكنولوجيا الرقاقة الدقيقة

لمحة عامة عن الجهاز

يتم وصف PIC12F/LF1822/16F/LF1823 في ورقة البيانات هذه. وهي متوفرة في حزم 8/14 دبوس.
يظهر الشكل 1-1 مخطط كتاري لأجهزة PIC12F/LF1822/16F/LF1823. يظهر الجداول 1-2 و 1-3 وصف البينات.

وحدة معالجة RISC عالية الأداء:

• فقط 49 تعليمات للتعلم:
- جميع التعليمات ذات الدورة الواحدة باستثناء الفروع
• سرعة العمل:
- DC 32 MHz مذبذب / مدخل الساعة
- دورة التعليمات DC 125 ns
• القدرة على مقاطعة مع حفظ السياق التلقائي
• 16 مستوى عميقة كومة الأجهزة مع اختياري التدفق الزائد / إعادة التدفق تحت
• أنماط التوجيه المباشرة وغير المباشرة والنسبية:
- سجلين كاملين لتحديد الملفات (FSRs)
- FSRs يمكن قراءة البرنامج وذاكرة البيانات

هيكل مذبذب للمذبذب:
• دقة 32 ميغا هرتز الداخلية بلوك مذبذب:
- مصنع معايرة إلى ± 1٪، نموذجية
- ترددات قابلة للاختيار من خلال البرمجيات تتراوح من 31 كيلو هرتز إلى 32 ميغاهرتز
• أوسيلاتور داخلي ذو طاقة منخفضة 31 كيلو هرتز
• أربعة أنماط كريستال تصل إلى 32 ميغاهرتز
• ثلاثة أنماط ساعة خارجية تصل إلى 32 ميغاهرتز
• حلقة قفل 4X (PLL)
• جهاز مراقبة الساعة الآمنة عن الفشل:
- يسمح لإيقاف آمن إذا توقفت الساعة الطرفية
• بدء تشغيل أوسيلاتور ذو سرعاتين
• وحدة الساعة المرجعية:
#NAME؟

الخصائص الخاصة للمتحكم الصغير:

• التشغيل الكامل 5.5 فولت PIC12F1822/16F1823
• تشغيل 1.8 فولت إلى 3.6 فولت PIC12LF1822/16LF1823
• قابل لإعادة البرمجة الذاتية تحت تحكم البرنامج
• إعادة تشغيل الكهرباء (POR) ، مؤقت تشغيل الكهرباء (PWRT) ومؤقت بدء التذبذب (OST)
• إعادة التنظيم البني القابل للبرمجة (BOR)
• توقيت الكلب الحارس الموسع (WDT)
• البرمجة المتسلسلة في الدائرة (ICSP) عبر دبوسين
• إصلاح التحكم في الدوائر (ICD) عبر دبوسين
• البرمجة المنخفضة الجهد المحسنة
• نطاق الجهد العامل:
- 1.8 فولت إلى 5.5 فولت (PIC12F1822/16F1823)
- 1.8V-3.6V (PIC12LF1822/16LF1823)
• حماية الكود القابل للبرمجة
• قابلة للبرمجة الذاتية تحت سيطرة البرنامج

خصائص الطاقة المنخفضة:

• تيار الاستعداد (PIC12LF1822/16LF1823):
- 30 nA @ 1.8V ، نموذجية
• تيار التشغيل (PIC12LF1822/16LF1823):
-75A @ 1MHz، 1.8V، نموذجي
التيار الحالي لجهاز المراقبة منخفض الطاقة (PIC12LF1822/16LF1823):
- 500 nA @ 1.8V ، نموذجية

الخصائص المماثلة:
• وحدة تحويل التناظرية إلى الرقمية (ADC):
- دقة 10 بت، تصل إلى 8 قنوات
- التحول متاح أثناء النوم
• وحدة مقارنة التناظرية:
- ما يصل إلى اثنين من مقارنات السكك الحديدية إلى السكك الحديدية
- التحكم في وضع الطاقة
-الهيستريزيس يمكن التحكم به بواسطة البرنامج
• وحدة مرجعية الجهد:
- مستوى التوتر الثابت المرجعي (FVR) بمستويات الخروج 1.024V و 2.048V و 4.096V
- 5-بيت السكة الحديدية إلى السكة الحديدية المقاومة DAC مع اختيار المرجعية الإيجابية والسلبية

أبرز المشاهد المحيطة:
• ما يصل إلى 11 دبوس إدخال/إخراج و دبوس إدخال واحد فقط:
- مغسلة التيار العالي / مصدر 25 mA / 25 mA
- تم برمجته للاستحواذ الضعيف
- البطاقات القابلة للبرمجة
• توقيت: توقيت 8 بت / العداد مع Prescaler 8 بت
• توقيت محسن1:
- مؤقت 16 بت / عداد مع prescaler
- وضع مدخل البوابة الخارجية
-شاحن مذبذب مخصص منخفض الطاقة 32 كيلو هرتز
• مؤقت2: مؤقت / عداد 8-بيت مع سجل الفترة 8-بيت، Prescaler وPostcaler
• وحدات مكافحة مركزية محسنة (ECCP):
- قواعد زمنية قابلة للاختيار من قبل البرنامج
-إغلاق تلقائي وإعادة تشغيل تلقائي
- قيادة PWM
• منفذ متزامن متسلسل (MSSP) مع SPI و I2C مع:
- 7-بيت عنوان التخفي
- التوافق بين SMBus و PMBus
• وحدة الإرسال العالمية المزامنة غير المزامنة (EUSART):
- متوافق مع RS-232 و RS-485 و LIN
- الكشف التلقائي لـ (باود)
• وحدة أوسيلاتور mTouchTM الاستشعار:
- ما يصل إلى 8 قنوات إدخال

الخصائص الطرفية (مواصلة):

• وحدة تعديل إشارة البيانات
- محولات قابلة للاختيار ومصادر الناقل
• SR القفل:
- خيارات إدخال مجموعة متعددة / إعادة تعيين
- يحاكي 555 تطبيقات توقيت
