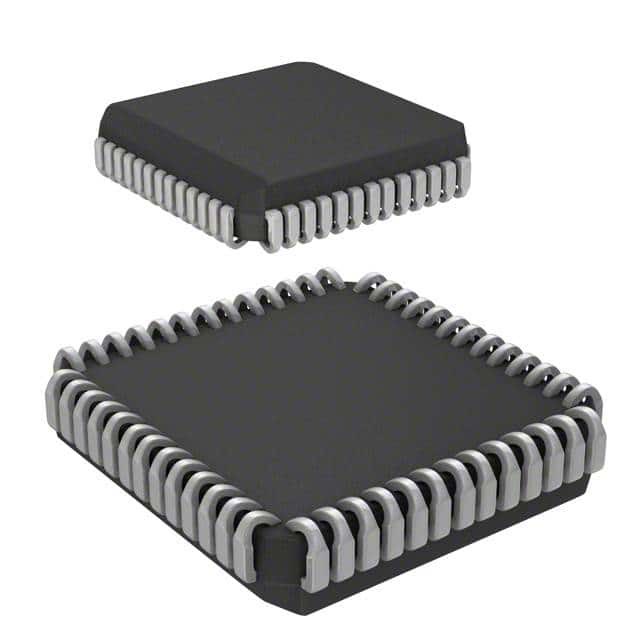

DS87C530-QCL+ IC MCU 8BIT 16KB OTP 52PLCC الأجهزة التناظرية Inc./Maxim Integrated
| اسم العلامة التجارية | Analog Devices Inc./Maxim Integrated |
|---|---|
| رقم الموديل | DS87C530-QCL+ |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | 8051 | حجم اللب | 8 بت |
|---|---|---|---|
| السرعة | 33 ميجا هرتز | الاتصال | EBI / EMI ، SIO ، UART / USART |
| ملحقات | إعادة تعيين فشل الطاقة ، WDT | عدد I / O | 32 |
| حجم ذاكرة البرنامج | 16 كيلوبايت (16 كيلوبايت × 8) | نوع ذاكرة البرنامج | OTP |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 1 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 4.5 فولت ~ 5.5 فولت | محولات البيانات | - |
| نوع المذبذب | خارجي | درجة حرارة العمل | 0°C ~ 70°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 52-LCC (J-Lead) |
| حزمة أجهزة المورد | 52-PLCC (19.13x19.13) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| DS87C530-QCL+ | IC MCU 8BIT 16KB OTP 52PLCC | |
| DS87C530-QNL+ | IC MCU 8BIT 16KB OTP 52PLCC | |
| AT89C5130A-S3SUM | IC MCU 8BIT 16KB FLASH 52PLCC | |
| AN87C196LA20F8 | IC MCU 16BIT 24KB OTP 52PLCC | |
| AT89C5131A-S3SUM | IC MCU 8BIT 32KB FLASH 52PLCC | |
| AT89C51CC03UA-S3SUM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| AT89C51AC3-S3SUM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| AT89C5131A-S3SUL | IC MCU 8BIT 32KB FLASH 52PLCC | |
| AT89C51CC03CA-S3SUM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| AN87C196JV20F8 | IC MCU 16BIT 48KB OTP 52PLCC | |
| MC908AS60ACFNE | IC MCU 8BIT 60KB FLASH 52PLCC | |
| MC68711E20CFNE2 | IC MCU 8BIT 20KB OTP 52PLCC | |
| DS87C530-QNL | IC MCU 8BIT 16KB OTP 52PLCC | |
| DS87C530-QCL | IC MCU 8BIT 16KB OTP 52PLCC | |
| AT89C5131-S3SIL | IC MCU 8BIT 32KB FLASH 52PLCC | |
| AT89C51CC03C-S3SIM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| T85C5121-S3SIL | IC MCU 8BIT 16KB CODE RAM 52PLCC | |
| AT89C51CC03U-S3RIM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| AT89C51CC03C-S3RIM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| AT89C5131A-S3SIM | IC MCU 8BIT 32KB FLASH 52PLCC | |
| MC68HC11A1MFNER | IC MCU 8BIT ROMLESS 52PLCC | |
| MC711E9CFNE2R | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC705B16NCFNER | IC MCU 8BIT 15KB OTP 52PLCC | |
| MC68HC711E20CFN3 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HC711E9CFN3 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC11E1CFN3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1CFN2R2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC711E20CFN2 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HC11E1CFN2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68S711E9CFN2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC711E9CFN2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC11E0CFN2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC705B16NCFN | IC MCU 8BIT 15KB OTP 52PLCC | |
| MC908AS60ACFN | IC MCU 8BIT 60KB FLASH 52PLCC | |
| MC68HCP11E0FN | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC711E20CFN4 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HC711E9VFN2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| XC68HC705B32CFN | IC MCU 8BIT 32KB OTP 52PLCC | |
| MC908AS32ACFNE | IC MCU 8BIT 32KB FLASH 52PLCC | |
| MC908AS32AMFNE | IC MCU 8BIT 32KB FLASH 52PLCC | |
| MC68HC11A0CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11A1CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E0CFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E0CFNE2R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E0CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1CFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1CFNE2R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC711E9CFNE2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC711E9CFNE3 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC711E9MFNE2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC711E9VFNE2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68L11E0FNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68L11E1CFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68L11E1FNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MCHC705B16NCFNE | IC MCU 8BIT 15KB OTP 52PLCC | |
| MC68S711E9CFNE2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC11A1MFNE | IC MCU 8BIT ROMLESS 52PLCC | |
| MCHC705B16NVFNE | IC MCU 8BIT 15KB OTP 52PLCC | |
| MC908AS32ACFNER | IC MCU 8BIT 32KB FLASH 52PLCC | |
| XC705B32CFNE | IC MCU 8BIT 32KB OTP 52PLCC | |
| MC68711E20CFNE4 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MCP11A1CFNE3R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68711E20VFNE2 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68711E20MFNE3R | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68711E20MFNE2 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HCP11E0FNE | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68711E20MFNE3 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HCP11E1CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68711E20CFNE3 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HCP11E1CFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HCP11E1VFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68L711E9FNE2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68P11E1CFNE2R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11A1CFNE3R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E0MFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1CFNE3R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1MFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1VFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E9BCFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MCP11A1CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1VFNE3R | IC MCU 8BIT ROMLESS 52PLCC |
منتوج وصف
تفاصيل المنتج
وصف مفصل
أجهزة التحكم الدقيقة DS87C530 / DS83C530 EPROM / ROM مع ساعة في الوقت الحقيقي (RTC) هي أجهزة التحكم الدقيقة المتوافقة مع 8051 على أساس النواة عالية السرعة لشركة دالاس سيمكوندكتور.يستخدمون 4 ساعات لكل دورة تعليمات بدلا من 12 تستخدم من قبل المعيار 8051كما أنها توفر مزيجًا فريدًا من الأجهزة الطرفية غير المتوفرة على نطاق واسع على معالجات أخرى. وتشمل RTC على الشريحة ودعم احتياطي البطارية لـ 1k x 8 SRAM على الشريحة.وضع إدارة الطاقة الجديد يسمح للبرنامج لاختيار تشغيل طاقة منخفضة أثناء التعامل.
الخصائص
■ 80C52 متوافق8051 متوافق مع مجموعة التعليمات
أربعة منافذ إدخال / إخراج 8 بت
ثلاثة منازل/عدادات 16 بت
256 بايت من ذاكرة الوصول الوصول
■ ذاكرة كبيرة على الشريحة
16kB EPROM (OTP)
1kB SRAM إضافية على الشريحة لـ MOVX
■ خصائص ROMSIZE
يختار حجم الـ ROM الفعال على الشريحة من
من 0 إلى 16 كيلوبايت
يسمح بالوصول إلى خريطة الذاكرة الخارجية بأكملها
قابلة للتعديل الديناميكي بواسطة البرنامج
مفيدة ككتلة بدء التشغيل لبرنامج فلاش خارجي
■ وظائف غير متقلبة
ساعة الوقت الحقيقي على الشريحة مع انقطاع الإنذار
دعم احتياطي البطارية لـ 1kB SRAM
■ بنية السرعة العالية
4 ساعات/دورة الماكينة (8051 = 12)
يعمل بمعدلات ساعة متواصلة إلى 33 ميغا هرتز
تعليم دورة واحدة في 121ns
مؤشر بيانات مزدوج
متغير الطول الاختياري MOVX للوصول
ذاكرة الوصول العشوائي السريعة / البطيئة / الأجهزة الخارجية
■ وضع إدارة الطاقة
مصدر الساعة القابل للبرمجة يوفر الطاقة
يتم تشغيلها من (crystal/64) أو (crystal/1024)
يوفر الخروج الآلي للأجهزة والبرمجيات
■ وضع تخفيض EMI يعطل ALE
■ منفذين متسلسلين للجهاز الكامل
■ يتضمن مراقب التكامل العالي:
إعادة تعيين فشل الطاقة
إنقطاع التيار الكهربائي للإنذار المبكر
جهاز توقيت الكلب المراقب القابل للبرمجة
■ 14 مصدراً متقطعاً مع ستة مصادر خارجية
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | ماكسيم متكاملة |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | 87C |
| التعبئة | أنبوب |
| وحدة الوزن | 0.104503 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 52-LCC (J-Lead) |
| درجة حرارة العمل | 0°C ~ 70°C (TA) |
| حزمة الجهاز | 52-PLCC (19.13x19.13) |
| عدد الـ I-O | 32 إدخال/خروج |
| السرعة | 33 ميه هرتز |
| حجم EEPROM | - |
| المعالج الأساسي | 8051 |
| حجم الـ RAM | 1K × 8 |
| ذاكرة البرنامج | OTP |
| الأجهزة الطرفية | إعادة ضبط انقطاع الطاقة، WDT |
| الاتصال | EBI/EMI، SIO، UART/USART |
| الجهد المُقدّم: Vcc-Vdd | 4.5 فولت ~ 5.5 فولت |
| حجم القلب | 8-بيت |
| حجم ذاكرة البرنامج | 16KB (16K x 8) |
| محولات البيانات | - |
| نوع المذبذب | الخارجي |
| درجة حرارة العمل القصوى | + 70 درجة مئوية |
| نطاق درجة حرارة التشغيل | 0 سي |
| فولتاج التشغيل | 4.5 فولت إلى 5.5 فولت |
| نوع الواجهة | UART |
| النواة | 8051 |
| سلسلة المعالجات | DS87C530 |
| الجزء # - الأسماء المستعارة | 90-87530+QCL DS87C530 |
| عرض حافلة البيانات | 8 بتات |
| فولتاج الإمداد - أقصى | 5.5 فولت |
| فولتاج التغذية - دقيقة | 4.5 فولت |
| الحزمة | PLCC-52 |
| الحد الأقصى للتردد | 33 ميغاهرتز |
| المدخلات/المخرجات | 32 إدخال/خروج |
| حجم ذاكرة البيانات | 1 كيلوبايت |
| عدد العدادات | 3 جهاز توقيت |
| القرارات المتعلقة بـ ADC | لا يوجد ADC |
| نوع ذاكرة الوصول إلى البيانات | SRAM |
مكونات متوافقة وظيفياً
شكل، حزمة، مكون متوافق وظيفيا
| جزء المصنع# | الوصف | المصنع | مقارنة |
| DS87C530-QCL أجهزة التحكم الدقيقة والمعالجات |
8-بيت، OTPROM، 33MHz، MICROCONTROLLER، PQCC52، بلاستيك، LCC-52 | شركة روتشستر الإلكترونية | DS87C530-QCL+ مقابل DS87C530-QCL |
| DS87C530-QNL أجهزة التحكم الدقيقة والمعالجات |
وحدة التحكم الدقيقة، 8-بيت، OTPROM، 8051 CPU، 33MHz، CMOS، PQCC52، PLASTIC، LCC-52 | المنتجات المتكاملة | DS87C530-QCL+ مقابل DS87C530-QNL |
| DS87C530-QNL+ أجهزة التحكم الدقيقة والمعالجات |
وحدة التحكم الدقيقة، 8-بيت، OTPROM، 8051 وحدة المعالجة المركزية، 33 ميغا هرتز، CMOS، PQCC52، ROHS متوافقة، بلاستيك، LCC-52 | المنتجات المتكاملة | DS87C530-QCL+ مقابل DS87C530-QNL+ |
الوصف
8051 87C وحدة التحكم الدقيقة IC 8-Bit 33MHz 16KB (16K x 8) OTP 52-PLCC (19.13x19.13)
8-بيت ميكروتحكمات - MCU EPROM MCU w/RTC
