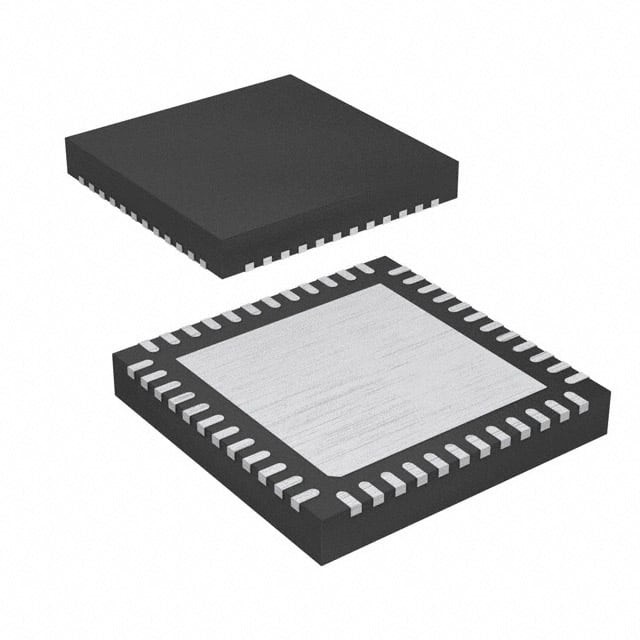

MC9S08QE32CFT IC MCU 8BIT 32KB فلاش 48QFN N✖P USA Inc.
| اسم العلامة التجارية | N✖P USA Inc. |
|---|---|
| رقم الموديل | MC9S08QE32CFT |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | S08 | حجم اللب | 8 بت |
|---|---|---|---|
| السرعة | 50 ميجا هرتز | الاتصال | I²C ، LINbus ، SCI ، SPI |
| ملحقات | LVD ، PWM ، WDT | عدد I / O | 38 |
| حجم ذاكرة البرنامج | 32 كيلوبايت (32 كيلوبايت × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 2 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 1.8 فولت ~ 3.6 فولت | محولات البيانات | أ / د 10x12 ب |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 48-VFQFN منصة مكشوفة |
| حزمة أجهزة المورد | 48-QFN-EP (7 × 7) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| MC9S08QE32CFT | IC MCU 8BIT 32KB FLASH 48QFN | |
| MC9S08AC16CFDE | IC MCU 8BIT 16KB FLASH 48QFN | |
| MC9S08QE16CFT | IC MCU 8BIT 16KB FLASH 48QFN | |
| MC9S08AC32CFDE | IC MCU 8BIT 32KB FLASH 48QFN | |
| MC9S08QE128CFT | IC MCU 8BIT 128KB FLASH 48QFN | |
| MC9S08JM16CGT | IC MCU 8BIT 16KB FLASH 48QFN | |
| MCF51CN128CGT | IC MCU 32BIT 128KB FLASH 48QFN | |
| MC9S08JM60CGT | IC MCU 8BIT 60KB FLASH 48QFN | |
| MC9S08AW32CFDE | IC MCU 8BIT 32KB FLASH 48QFN | |
| MC9S08GT16ACFDER | IC MCU 8BIT 16KB FLASH 48QFN | |
| K32L2B31VFT0A | IC MCU 32BIT 256KB FLASH 48QFN | |
| MKL17Z256VFT4 | IC MCU 32BIT 256KB FLASH 48QFN | |
| MC9S08GT16ACFDE | IC MCU 8BIT 16KB FLASH 48QFN | |
| MK10DN32VFT5 | IC MCU 32BIT 32KB FLASH 48QFN | |
| MK20DN32VFT5 | IC MCU 32BIT 32KB FLASH 48QFN | |
| MK20DX32VFT5 | IC MCU 32BIT 32KB FLASH 48QFN | |
| MK20DN64VFT5 | IC MCU 32BIT 64KB FLASH 48QFN | |
| MK20DX64VFT5 | IC MCU 32BIT 64KB FLASH 48QFN | |
| MKL27Z256VFT4 | IC MCU 32BIT 256KB FLASH 48QFN | |
| MC9S08AC60CFDE | IC MCU 8BIT 60KB FLASH 48QFN | |
| MC9S08GT60ACFDER | IC MCU 8BIT 60KB FLASH 48QFN | |
| MC9S08GT32ACFDE | IC MCU 8BIT 32KB FLASH 48QFN | |
| K32L2B11VFT0A | IC MCU 32BIT 64KB FLASH 48QFN | |
| MC9S08LL16CGTR | IC MCU 8BIT 16KB FLASH 48QFN | |
| MC9S08LL16CGT | IC MCU 8BIT 16KB FLASH 48QFN | |
| MC9S08LL8CGT | IC MCU 8BIT 10KB FLASH 48QFN | |
| K32L2B21VFT0A | IC MCU 32BIT 128KB FLASH 48QFN | |
| MC9S08QE128CFTR | IC MCU 8BIT 128KB FLASH 48QFN | |
| MK10DX32VFT5 | IC MCU 32BIT 32KB FLASH 48QFN | |
| S9S08AW16AE0CFTR | IC MCU 8BIT 16KB FLASH 48QFN | |
| MKL17Z128VFT4 | IC MCU 32BIT 128KB FLASH 48QFN | |
| S9S08AW16AE0VFTR | IC MCU 8BIT 16KB FLASH 48QFN | |
| MK10DN64VFT5 | IC MCU 32BIT 64KB FLASH 48QFN | |
| S9S08AW16AE0CFT | IC MCU 8BIT 16KB FLASH 48QFN | |
| MK10DX64VFT5 | IC MCU 32BIT 64KB FLASH 48QFN | |
| S9S08AW16AE0VFT | IC MCU 8BIT 16KB FLASH 48QFN | |
| MKL17Z256VFT4R | IC MCU 32BIT 256KB FLASH 48QFN | |
| MC9S08AC8CFDE | IC MCU 8BIT 8KB FLASH 48QFN | |
| S9S08AW16E5CFDE | IC MCU 8BIT 16KB FLASH 48QFN | |
| S9S08AW32E5CFDER | IC MCU 8BIT 32KB FLASH 48QFN | |
| S9S08AW32E7CFDER | IC MCU 8BIT 32KB FLASH 48QFN | |
| MK10DN128VFT5 | IC MCU 32BIT 128KB FLASH 48QFN | |
| S9S08AW32E5CFDE | IC MCU 8BIT 32KB FLASH 48QFN | |
| S9S08AW32E7CFDE | IC MCU 8BIT 32KB FLASH 48QFN | |
| MK10DX128VFT5 | IC MCU 32BIT 128KB FLASH 48QFN | |
| MC9S08AC8MFDE | IC MCU 8BIT 8KB FLASH 48QFN | |
| MC9S08GT8AMFDE | IC MCU 8BIT 8KB FLASH 48QFN | |
| MC9S08AC16MFDE | IC MCU 8BIT 16KB FLASH 48QFN | |
| MK20DN128VFT5 | IC MCU 32BIT 128KB FLASH 48QFN | |
| MC9S08AC48CFDE | IC MCU 8BIT 48KB FLASH 48QFN | |
| MK20DX128VFT5 | IC MCU 32BIT 128KB FLASH 48QFN | |
| MC9S08JM32CGT | IC MCU 8BIT 32KB FLASH 48QFN | |
| MC9S08QE64CFT | IC MCU 8BIT 64KB FLASH 48QFN | |
| S9S08AW48E5VFDE | IC MCU 8BIT 48KB FLASH 48QFN | |
| MC9S08AC60MFDE | IC MCU 8BIT 60KB FLASH 48QFN | |
| MC9S08QE96CFT | IC MCU 8BIT 96KB FLASH 48QFN | |
| MC9S08AW16CFDE | IC MCU 8BIT 16KB FLASH 48QFN | |
| MCHC908JW16FC | IC MCU 8BIT 16KB FLASH 48QFN | |
| MC9S08AW32CFDER | IC MCU 8BIT 32KB FLASH 48QFN | |
| MC9S08AW16MFDE | IC MCU 8BIT 16KB FLASH 48QFN | |
| S9S08AW60E5MFDE | IC MCU 8BIT 60KB FLASH 48QFN | |
| MC9S08GT32ACFDER | IC MCU 8BIT 32KB FLASH 48QFN | |
| MCHC908JW32FC | IC MCU 8BIT 32KB FLASH 48QFN | |
| MC9S08GT8ACFDE | IC MCU 8BIT 8KB FLASH 48QFN | |
| MC9S08AW48CFDE | IC MCU 8BIT 48KB FLASH 48QFN | |
| MC9S08AW60CFDE | IC MCU 8BIT 60KB FLASH 48QFN | |
| MC9S08GT60ACFDE | IC MCU 8BIT 60KB FLASH 48QFN | |
| MC9S08GT16CFDE | IC MCU 8BIT 16KB FLASH 48QFN | |
| MC9S08GT32CFDE | IC MCU 8BIT 32KB FLASH 48QFN | |
| MC9S08GT60CFDE | IC MCU 8BIT 60KB FLASH 48QFN | |
| MC9S08AW60MFDE | IC MCU 8BIT 60KB FLASH 48QFN | |
| MC9S08GT16CFDER | IC MCU 8BIT 16KB FLASH 48QFN | |
| MC9S08GT32CFDER | IC MCU 8BIT 32KB FLASH 48QFN | |
| MC9S08GT60CFDER | IC MCU 8BIT 60KB FLASH 48QFN | |
| MC9S08RE16CFDE | IC MCU 8BIT 16KB FLASH 48QFN | |
| MC9S08RE16CFDER | IC MCU 8BIT 16KB FLASH 48QFN | |
| MC9S08RE16FDE | IC MCU 8BIT 16KB FLASH 48QFN | |
| MC9S08RE16FDER | IC MCU 8BIT 16KB FLASH 48QFN | |
| MC9S08GT16AMFDE | IC MCU 8BIT 16KB FLASH 48QFN | |
| MC9RS08LA8CFT | IC MCU 8BIT 8KB FLASH 48QFN | |
| MC9S08AC32MFDE | IC MCU 8BIT 32KB FLASH 48QFN | |
| MC9S08AC48MFDE | IC MCU 8BIT 48KB FLASH 48QFN | |
| MC9S08GT32CFD | IC MCU 8BIT 32KB FLASH 48QFN | |
| MC9S08GT60CFD | IC MCU 8BIT 60KB FLASH 48QFN | |
| MC9S08GT8ACFDER | IC MCU 8BIT 8KB FLASH 48QFN | |
| MC9S08JM8CGT | IC MCU 8BIT 8KB FLASH 48QFN | |
| PC9RS08LA8CFT | IC MCU 8BIT 8KB FLASH 48QFN | |
| S9S08AW16AE0MFT | IC MCU 8BIT 16KB FLASH 48QFN | |
| S9S08AW32E5MFDE | IC MCU 8BIT 32KB FLASH 48QFN |
منتوج وصف
تفاصيل المنتج
الخصائص
• وحدة المعالجة المركزية (CPU) HCS08 ذات 8 بتات ما يصل إلى 20 ميغاهرتز وحدة المعالجة المركزية عند 3.6 فولت إلى 1.8 فولت عبر نطاق درجة الحرارة
من 40 °C إلى 85 °C
مجموعة تعليمات HC08 مع إضافة تعليمات BGND
دعم ما يصل إلى 32 مصدرًا لقطع / إعادة تعيين
• الذاكرة الموجودة على الشريحة
قراءة / برنامج / مسح فلاش على الجهد التشغيلي الكامل ودرجة الحرارة
ذاكرة الوصول العشوائي
- دوائر أمنية لمنع الوصول غير المصرح به إلى ذاكرة الذاكرة العشوائية ومحتويات الفلاش
• طرق توفير الطاقة
وضعين لإيقاف الطاقة المنخفضة
وضع الانتظار مع خفض الطاقة
- وضعيات تشغيل الطاقة المنخفضة والانتظار تسمح للأجهزة الطرفية بالعمل أثناء وجود جهاز ضبط الجهد في حالة الاستعداد
يمكن أن تعطل سجل بوابة الساعة الطرفية الساعات إلى الوحدات غير المستخدمة ، وبالتالي تقليل التيارات
أوسيلاتور خارجي ذو طاقة منخفضة جداً يمكن استخدامه في أنماط التوقف2 أو التوقف3 لتوفير مصدر ساعة دقيق إلى العداد في الوقت الحقيقي
وقت الاستيقاظ النموذجي من وضع توقف 3
• خيارات مصدر الساعة
أوسيلاتور (XOSC) أوسيلاتور بيرس بقيادة حلقة؛ مجموعة من الرنين الكريستالي أو السيراميكي من 31.25 إلى 38.4 كيلو هرتز أو 1 MHz إلى 16 MHz
مصدر الساعة الداخلي (ICS) وحدة مصدر الساعة الداخلية التي تحتوي على حلقة مقفلة بالتردد (FLL) يتم التحكم بها بواسطة مرجع داخلي أو خارجي.2 ٪ دقة و 2 ٪ انحراف على درجة الحرارة والجهددعم ترددات الحافلات من 1 ميغاهرتز إلى 10 ميغاهرتز
• حماية النظام
إعادة تعيين جهاز الكمبيوتر المراقب يعمل بشكل صحيح مع خيار تشغيل من مصدر ساعة داخلي مكرس 1 كيلو هرتز أو ساعة الحافلة
تحذير منخفض الجهد مع انقطاع
إكتشاف الجهد المنخفض مع إعادة ضبط أو قطع
كشف كود تشغيل غير قانوني مع إعادة تعيين
كشف عنوان غير قانوني مع إعادة تعيين
حماية حجب البرق
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | فريسكال / N✖P |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | S08 |
| التعبئة | الصندوق |
| وحدة الوزن | 0.004892 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 48-VFQFN منصة تعرض |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| حزمة الجهاز | 48-QFN-EP (7x7) |
| عدد الـ I-O | 38 إدخال/خروج |
| السرعة | 50 ميغاهرتز |
| حجم EEPROM | - |
| المعالج الأساسي | S08 |
| حجم الـ RAM | 2K × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | LVD، PWM، WDT |
| الاتصال | I2C، LIN، SCI، SPI |
| الجهد المُقدّم: Vcc-Vdd | 1.8 فولت ~ 3.6 فولت |
| حجم القلب | 8-بيت |
| حجم ذاكرة البرنامج | 32KB (32K x 8) |
| محولات البيانات | A/D 10x12b |
| نوع المذبذب | الداخلية |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| فولتاج التشغيل | 1.8 فولت إلى 3.6 فولت |
| نوع الواجهة | I2C SCI SPI |
| النواة | S08 |
| سلسلة المعالجات | MC9S08 |
| عرض حافلة البيانات | 8 بتات |
| فولتاج الإمداد - أقصى | 3.6 فولت |
| فولتاج التغذية - دقيقة | 2 فولت |
| الحزمة | QFN-48 |
| عدد قنوات ADC | 10 قنوات ADC |
| المدخلات/المخرجات | 40 إدخال/خروج |
| حجم ذاكرة البيانات | 2 كيلوبايت |
| القرارات المتعلقة بـ ADC | 12 بت |
الوصف
S08 S08 وحدة التحكم الدقيقة IC 8-Bit 50MHz 32KB (32K x 8) FLASH 48-QFN-EP (7x7)
ميكروسيترلرات 8 بت - MCU 9S08QE32-C&I-48QFN
