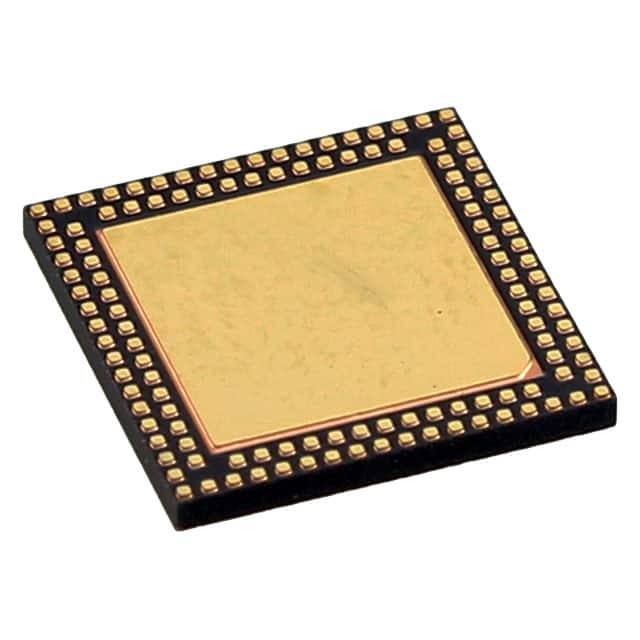

PIC32MX430F064L-I/TL IC MCU 32BIT 64KB FLASH 124VTLA تكنولوجيا الرقاقة الدقيقة

لمحة عامة عن الجهاز

هذه الوثيقة تحتوي على أجهزة PIC32MX1XX/2XX.

ظروف التشغيل
• 2.3V إلى 3.6V، -40oC إلى +105oC، DC إلى 40MHz

النواة: 40 ميغاهرتز MIPS32® M4K®

• وضع MIPS16e® لحد أقصى 40٪ من حجم الكود
• 1.56 DMIPS/MHz (درايسون 2.1)
• هيكلية فعالة في التعليمات البرمجية (C و Assembly)
• مضاعفة دورة واحدة (MAC) 32x16 ودورتين 32x32

إدارة الساعة
• 0.9% مؤشر التذبذب الداخلي
• PLLs قابلة للبرمجة ومصادر ساعة المذبذب
• جهاز مراقبة الساعة الآمنة من الفشل (FSCM)
• جهاز توقيت مستقل للكلاب
• الاستيقاظ السريع والبدء

إدارة الطاقة

• أنماط إدارة طاقة منخفضة (النوم، التوقف)
• إعادة تشغيل الكهرباء المتكاملة وإعادة تشغيل التشغيل
• التيار الديناميكي 0.5 mA/MHz (عادة)
• 20 μA IPD التيار (نموذجي)

ميزات واجهة الصوت

• اتصالات البيانات: I2S، LJ، RJ، وضع DSP
• واجهة التحكم: SPI و I2CTM
• الساعة الرئيسية:
- توليد ترددات الساعة الجزئية
- يمكن مزامنتها مع ساعة USB
#NAME؟

الميزات التناظرية المتقدمة

• وحدة ADC:
- 10-بيت 1.1 Msps معدل مع واحد S&H
- ما يصل إلى 10 مدخلات نظرية على أجهزة 28 دبوس و 13 مدخلات نظرية على أجهزة 44 دبوس
• مصادر محفزة ADC مرنة ومستقلة
• وحدة قياس وقت الشحن (CTMU):
- يدعم استشعار لمسة قابلية mTouch TM
- يوفر قياس الوقت عالية الدقة (1ns)
- القدرة على قياس درجة الحرارة على الشريحة
• المقارنات:
- ما يصل إلى ثلاث وحدات مقارنة التناظرية
- مرجعية قابلة للبرمجة مع 32 نقطة التوتر

مؤقتات / مُقارنة الإخراجات / التقاط المدخلات

• خمس توقيتات ذات غرض عام:
- خمسة 16 بت و حتى اثنين من 32 بت العدادات
• خمسة وحدات مقارنة الإخراج (OC)
• خمسة وحدات التقاط المدخلات (IC)
• تحديد الدبوس الطرفي (PPS) للسماح بإعادة رسم الخرائط الوظيفية
• وحدة الساعة والتقويم في الوقت الحقيقي (RTCC)

واجهات الاتصال

• جهاز تحكم OTG كامل السرعة متوافق مع USB 2.0
• وحدتان UART (10 Mbps)
- يدعم بروتوكولات لين 2.0 ودعم IrDA®
• وحدتان SPI 4 أسلاك (20 Mbps)
• وحدتان I2C (حتى 1 Mbaud) مع دعم SMBus
• تحديد الدبوس الطرفي (PPS) للسماح بإعادة رسم الخرائط الوظيفية
• الميناء الرئيسي الموازي (PMP)

الوصول المباشر إلى الذاكرة (DMA)

• أربع قنوات من DMA الأجهزة مع الكشف التلقائي عن حجم البيانات
• قناتين إضافيتين مخصصتين لـ USB
• التحقق من الاضافات الدورية القابلة للبرمجة

المدخلات/المخرجات

• مصدر / غسول 15 مآ على جميع دبوس الإدخال / الإخراج
• دبوس تحمل 5 فولت
• المخرجات المفتوحة والسحب والسحب
• المقاطعات الخارجية على جميع دبوس الإدخال / الإخراج

المؤهلات والدعم من الفئة ب

• AEC-Q100 REVG (الدرجة 2 -40oC إلى +105oC) المخطط لها
• مكتبة السلامة من الفئة ب، IEC 60730

دعم تطوير جهاز التحليل

• البرمجة في الدوائر والتطبيقات
• واجهة JTAG المحسّنة ذات 4 أسلاك MIPS®
• برنامج غير محدود وست نقاط انقطاع بيانات معقدة
• مسح الحدود المتوافق مع IEEE 1149.2 (JTAG)
