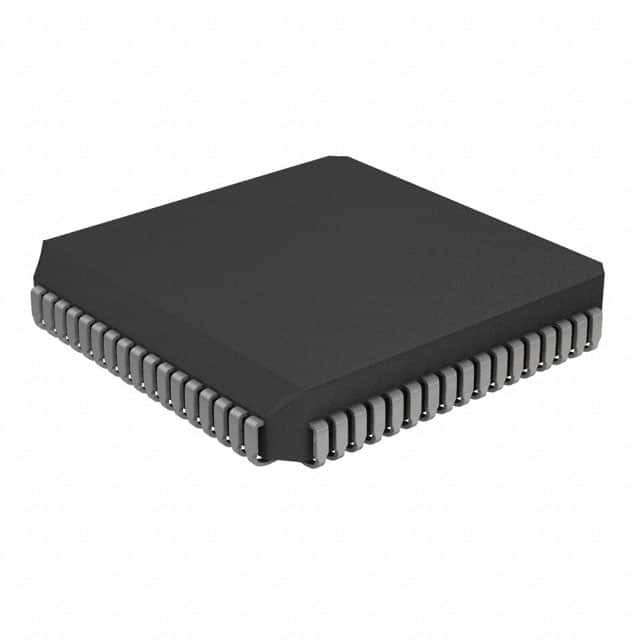

PIC17C756A-33/L IC MCU 8BIT 32KB OTP 68PLCC تكنولوجيا الرقاقة الدقيقة
| اسم العلامة التجارية | Microchip Technology |
|---|---|
| رقم الموديل | PIC17C756A-33 / L |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | صورة | حجم اللب | 8 بت |
|---|---|---|---|
| السرعة | 33 ميجا هرتز | الاتصال | I²C ، SPI ، UART / USART |
| ملحقات | براون-أوت كشف / إعادة تعيين ، POR ، PWM ، WDT | عدد I / O | 50 |
| حجم ذاكرة البرنامج | 32 كيلوبايت (16 كيلوبايت × 16) | نوع ذاكرة البرنامج | OTP |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 902 × 8 |
| الجهد - العرض (Vcc / Vdd) | 4.5 فولت ~ 5.5 فولت | محولات البيانات | أ / د 12 × 10 ب |
| نوع المذبذب | خارجي | درجة حرارة العمل | 0°C ~ 70°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 68-LCC (J-Lead) |
| حزمة أجهزة المورد | 68-PLCC (24.23 × 24.23) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| PIC17C756A-33/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC16C924-04/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC17C756A-16/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC18C601-I/L | IC MCU 8BIT ROMLESS 68PLCC | |
| PIC16LC926-I/L | IC MCU 8BIT 14KB OTP 68PLCC | |
| PIC17C752-16/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17C756A-16I/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC17C756A-33I/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC16C923-04/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16LC923-04/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC17C752-33/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC16LC924-04/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16LC925-I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C925-I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C926-I/L | IC MCU 8BIT 14KB OTP 68PLCC | |
| PIC16LC923-04I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C924-08/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC17C756AT-33/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC17LC756A-08/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC17C752-16I/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC18C658-I/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC17LC756A-08I/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC17C752-33E/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17C756A-33E/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC16C924-04I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C923-04I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C923-08I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C923-08/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C923T-04I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C923T-04/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C923T-08I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C923T-08/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C924-08I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C924T-04I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C924T-04/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C924T-08I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C924T-08/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16LC923T-04I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16LC923T-04/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16LC924-04I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16LC924T-04I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16LC924T-04/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC17C752-33I/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17C752T-16I/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17C752T-16/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17C752T-33I/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17C752T-33/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17C756AT-16I/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC17C756AT-16/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC17C756AT-33I/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC17LC752-08I/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17LC752-08/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17LC752T-08I/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17LC752T-08/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17LC756AT-08I/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC17LC756AT-08/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC18C658-E/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC18LC658-I/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC18LC601-I/L | IC MCU 8BIT ROMLESS 68PLCC | |
| PIC16C926T-I/L | IC MCU 8BIT 14KB OTP 68PLCC | |
| PIC18C601T-I/L | IC MCU 8BIT ROMLESS 68PLCC | |
| PIC18LC658T-I/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC16C925T-I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC18C658T-E/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC18C658T-I/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC18LC601T-I/L | IC MCU 8BIT ROMLESS 68PLCC | |
| PIC16LC925T-I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16LC926T-I/L | IC MCU 8BIT 14KB OTP 68PLCC | |
| PIC17C752-16E/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17C752T-16E/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17C752T-33E/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17C756A-16E/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC17C756AT-16E/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC17C756AT-33E/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC18F6680-I/L | IC MCU 8BIT 64KB FLASH 68PLCC | |
| PIC18LF6585-I/L | IC MCU 8BIT 48KB FLASH 68PLCC | |
| PIC18LF6680-I/L | IC MCU 8BIT 64KB FLASH 68PLCC | |
| PIC18F6585-I/L | IC MCU 8BIT 48KB FLASH 68PLCC | |
| PIC18LF6680T-I/L | IC MCU 8BIT 64KB FLASH 68PLCC | |
| PIC18F6585T-I/L | IC MCU 8BIT 48KB FLASH 68PLCC | |
| PIC18F6680-E/L | IC MCU 8BIT 64KB FLASH 68PLCC | |
| PIC18F6585-E/L | IC MCU 8BIT 48KB FLASH 68PLCC | |
| PIC18LF6585T-I/L | IC MCU 8BIT 48KB FLASH 68PLCC |
منتوج وصف
تفاصيل المنتج
لمحة عامة
تغطي هذه الورقة البيانات مجموعة PIC17C7XX من عائلة PIC17CXXX من أجهزة التحكم الدقيقة.الميزات الأساسية لميكروسيترولر:
• فقط 58 كلمة واحدة من التعليمات للتعلم
• جميع التعليمات ذات الدورة الواحدة (121 ns) باستثناء فروع البرامج والجدول القراءة / الكتابة التي هي دورتين
• سرعة العمل:
- DC - مدخل الساعة 33 ميغاهرتز
- DC - 121ns دورة التعليمات
• مضاعفة أجهزة ذات دورة واحدة 8 × 8
• القدرة على التوقف
• 16 مستوى عميقة كومة الأجهزة
• أنماط التعامل المباشرة وغير المباشرة والنسبية
• تنفيذ ذاكرة البرامج الداخلية / الخارجية ، قادرة على التعامل مع 64K x 16 مساحة ذاكرة البرامج
الخصائص الطرفية:
• ما يصل إلى 66 دبوس إدخال/إخراج مع التحكم في الاتجاه الفردي
• محول 10 بتات متعدد القنوات من التناظرية إلى الرقمية
• مغسلة / مصدر التيار العالي للدفع المباشر LED
• أربعة دبوس مدخلات التقاط
- التقاطات هي 16 بت، أقصى دقة 121 ns
• ثلاثة مخرجات PWM (دقة من 1 إلى 10 بت)
• TMR0: مؤقت 16 بت / عداد مع
جهاز برمجية 8 بت
• TMR1: مؤقت 8 بت / عداد
• TMR2: مؤقت 8 بت / عداد
• TMR3: مؤقت 16 بت / عداد
• اثنين من أجهزة الإرسال العالمية المزامنة غير المزامنة (USART / SCI) مع مولدات معدل البود المستقلة
• منفذ متزامن متسلسل (SSP) مع SPITM و I2C TM (بما في ذلك وضع I2C الرئيسي)
الخصائص الخاصة للمتحكم الصغير:
• إعادة تشغيل الكهرباء (POR) ، مؤقت تشغيل الكهرباء (PWRT) ومؤقت بدء التذبذب (OST)
• جهاز توقيت الحراسة (WDT) مع مذبذب RC الخاص به على الشريحة للعمل الموثوق به
• إعادة تعيين البني
• حماية الرموز
• وضع النوم لتوفير الطاقة
• خيارات مذبذبة قابلة للاختيار
تقنية CMOS:
• تكنولوجيا CMOS EPROM ذات الطاقة المنخفضة والسرعة العالية
• تصميم ثابت بالكامل
• مجموعة واسعة من فولتات التشغيل (3.0 فولت إلى 5.5 فولت)
• نطاقات درجة الحرارة التجارية والصناعية
• استهلاك طاقة منخفض
- < 5 mA @ 5V، 4 MHz
- 100 ميكرو أيه @ 4.5 فولت، 32 كيلو هرتز
- < 1 ميكرو أيه تيار الاستعداد النموذجي @ 5 فولت
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | تكنولوجيا الرقائق |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | PIC® 17C |
| المنتج | وحدة التداول |
| التعبئة | التعبئة البديلة للأنابيب |
| وحدة الوزن | 0.171777 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 68-LCC (J-Lead) |
| درجة حرارة العمل | 0°C ~ 70°C (TA) |
| حزمة الجهاز | 68-PLCC (24.23x24.23) |
| عدد الـ I-O | 50 I/O |
| السرعة | 33 ميه هرتز |
| حجم EEPROM | - |
| المعالج الأساسي | القائد |
| حجم الـ RAM | 902 × 8 |
| ذاكرة البرنامج | OTP |
| الأجهزة الطرفية | الكشف/إعادة الإعداد البني، POR، PWM، WDT |
| الاتصال | I2C، SPI، UART/USART |
| الجهد المُقدّم: Vcc-Vdd | 4.5 فولت ~ 5.5 فولت |
| حجم القلب | 8-بيت |
| حجم ذاكرة البرنامج | 32 كيلوبايت (16 كيلوبايت × 16) |
| محولات البيانات | A/D 12x10b |
| نوع المذبذب | الخارجي |
| درجة حرارة العمل القصوى | + 70 درجة مئوية |
| نطاق درجة حرارة التشغيل | 0 سي |
| فولتاج التشغيل | 3 فولت إلى 5.5 فولت |
| نوع الواجهة | I2C MSSP RS-232 SCI SPI USART |
| النواة | القائد |
| سلسلة المعالجات | PIC17 |
| عرض حافلة البيانات | 8 بتات |
| فولتاج الإمداد - أقصى | 5.5 فولت |
| فولتاج التغذية - دقيقة | 4.5 فولت |
| الحزمة | PLCC-68 |
| الحد الأقصى للتردد | 33 ميغاهرتز |
| عدد قنوات ADC | 12 قناة ADC |
| المدخلات/المخرجات | 50 I/O |
| حجم ذاكرة البيانات | 902 ب |
| حجم البيانات | 902 ب |
| عدد العدادات | 4 جهاز توقيت |
| القرارات المتعلقة بـ ADC | 10 بـيت |
| نوع بيانات الـ ROM | EPROM |
الوصف
PIC PIC؟ 17C وحدة التحكم الدقيقة IC 8-Bit 33MHz 32KB (16K x 16) OTP 68-PLCC (24.23x24.23)
MCU 8-بيت PIC RISC 16KB EPROM 5V 68-Pin PLCC Tube
8-بيت ميكروتحكمات - MCU 32KB 902 ذاكرة الوصول العشوائي 50 I / O
