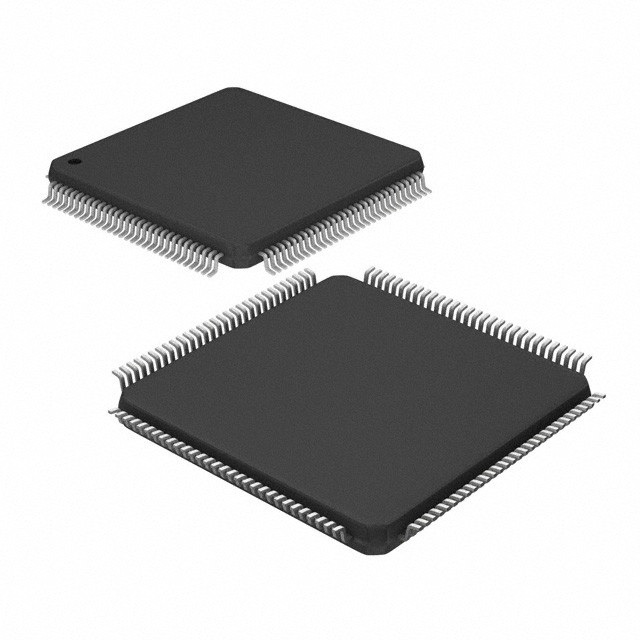

MB90223PF-GT-137-BND IC MCU 16BIT 64KB MROM 120PQFP تكنولوجيات Infineon
| اسم العلامة التجارية | Infineon Technologies |
|---|---|
| رقم الموديل | MB90223PF-GT-137-BND |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | 16 بت | حجم اللب | 16 ميجا هرتز |
|---|---|---|---|
| السرعة | EBI / EMI ، UART / USART | الاتصال | POR ، PWM ، WDT |
| ملحقات | 102 | عدد I / O | 64 كيلوبايت (64 كيلوبايت × 8) |
| حجم ذاكرة البرنامج | ROM قناع | نوع ذاكرة البرنامج | - |
| حجم إيبروم | 3 كيلو × 8 | حجم ذاكرة الوصول العشوائي | 3 فولت ~ 5.5 فولت |
| الجهد - العرض (Vcc / Vdd) | أ / د 16 × 10 ب | محولات البيانات | خارجي |
| نوع المذبذب | -40 درجة مئوية ~ 105 درجة مئوية (تا) | درجة حرارة العمل | جبل السطح |
| نوع التثبيت | 120-BQFP | الحزمة / الحقيبة | 120-QFP (28x28) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| MB90223PF-GT-137-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-139-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-171-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-175-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-183-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-184-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-194-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-207-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-230-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-237-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-238-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-239-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-248-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-262-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-263-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-263-BNDE1 | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-266-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-269-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-281-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-295-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-296-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-297-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-298-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-300-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-301-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-309-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-313-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-314-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-322-BNDE1 | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-331-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-335-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-336-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-339-BNDE1 | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-353-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-354-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-356-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-357-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-358-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-366-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-366-BNDE1 | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-367-BND | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-372 | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-373 | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-374 | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90223PF-GT-375 | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90224PF-GT-174-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-211-BND-TK2 | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-234-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-235-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-236-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-236-BNDE1 | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-240-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-252-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-253-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-255-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-272-BND-TK2 | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-276-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-277-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-278-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-282-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-283-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-291-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-292-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-302-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-304-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-305-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-306-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-307-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-310-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-319-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-323-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-328-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-341-BNDE1 | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-343-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-345-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-346-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-349-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-361-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-363-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-364-BND | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-368 | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-370 | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90224PF-GT-370E1 | IC MCU 16BIT 96KB MROM 120PQFP | |
| MB90P224BPF-G | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5150 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5178 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5211 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5233 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5240E1 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5241 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5242 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5242E1 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5258 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5259 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5261 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5266 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5267 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5271 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5273 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5274 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5283 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5284 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5286 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5292 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5294 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5296 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5298 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5302 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5303 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90P224BPF-GT-5307 | IC MCU 16BIT 96KB OTP 120PQFP | |
| MB90223PF-GT-248-BNDE1 | IC MCU 16BIT 64KB MROM 120PQFP | |
| MB90224PF-GT-236-TLE1 | IC MCU 16BIT 96KB MROM 120PQFP |
منتوج وصف
تفاصيل المنتج
■ OUTLINE
The MB90220 series of general-purpose high-performance 16-bit microcontrollers has been developed primarily for applications that demand high-speed real-time processing and is suited for industrial applications، معدات أتمتة المكاتب، التحكم في العمليات، والتطبيقات الأخرى.يعتمد وحدة المعالجة المركزية F2MC-16F على عائلة F2MC*-16 مع وظائف دعم اللغة عالية المستوى ومهام تبديل المهام المحسنة، فضلا عن أساليب معالجة إضافية.وتشمل الموارد الطرفية على الشريحة مؤقت PWC من 4 قنوات، وICU من 4 قنوات (وحدة التقاط المدخلات) ، وعداد مؤقت 24 بت من قناة واحدة، وOCU من 8 قنوات (وحدة مقارنة الإخراج) ،مؤقت إعادة التحميل ذو 6 قنوات و 16 بت، مؤقت PPG 16 بت من قناة 2 ، محول A / D 10 بت مع 16 مدخل ، وميناء متسلسل من 4 قنوات مع وظيفة UART (قناة واحدة تشمل وظيفة CTS).
■ الخصائص
وحدة المعالجة المركزية F2MC-16F• الحد الأدنى للوقت التنفيذي: 62.5 ns / 16 MHz التذبذب (باستخدام نظام التحكم في الخدمة)
• مجموعات تعليمات محسنة للمراقبين
متوافق مع F2MC-16 ((H)
أنواع البيانات المختلفة (بيت، بايت، كلمة، وكلمة طويلة)
تحسين دورة التعليمات لتسريع العملية
أنماط التوجيه الموسعة: 25 نوعًا
كفاءة عالية في الترميز
طريقة الوصول (الوصول المصرفي مع مؤشر خطي)
تعليمات ضرب وتقسيم محسنة (مع إضافة تعليمات موقعة)
عملية دقة أعلى باستخدام جهاز تجميع 32 بت
• خدمة إدخال/إخراج ذكية موسعة (وظيفة نقل تلقائي مستقلة عن التعليمات)
تم توسيع مساحة الوصول إلى 64 كيلوبايت
• مجموعة تعليمات محسنة قابلة للتطبيق على اللغة عالية المستوى (C) والمهام المتعددة
مؤشر كومة النظام
تعليمات مؤشر غير مباشرة محسنة
تعليمات تحويل البرميل
وظيفة فحص المجموعة
• زيادة سرعة التنفيذ: طابور تعليمات 8 بايت
• وظائف انقطاع قوية: 8 مستويات و 28 مصدر
الموارد الطرفية
• ماسك روم: 64 كيلو بايت (MB90223)96 كيلو بايت (MB90224)
EPROM: 96 كيلوبايت (MB90W224A/W224B)
• PROM لمرة واحدة: 96 كيلوبايت (MB90P224A/P224B)
• ذاكرة الوصول العشوائي: 3 كيلوبايت (MB90223)
4.5 كيلوبايت (MB90224/MB90W224A/P224A/W224B/P224B)
5 كيلوبايت (MB90V220)
• الموانئ ذات الغرض العام: 102 قناة كحد أقصى
• وحدة العناية المركزة (وحدة التقاط المدخلات): 4 قنوات
• عداد توقيت 24 بت: قناة واحدة
• OCU (وحدة مقارنة الناتج): 8 قنوات
• مؤقت PWC مع وظيفة قياس الوقت: 4 قنوات
• محول A / D 10 بت: 16 قناة
• UART: 4 قنوات (قناة واحدة تشمل وظيفة CTS)
• مؤقت إعادة تحميل 16 بت تم تشغيل مخرجات، ساعات خارجية، ووظائف بوابة: 6 قنوات
• مؤقت PPG 16 بت: قنوات 2
• مدخلات DTP/External-interrupt: 8 قنوات (من بينها خمسة لديها وظيفة اكتشاف الحافة فقط)
• ذاكرة الوصول العشوائي: 0.5 كيلوبايت (1 كيلوبايت لـ MB90V220)
• عداد قاعدة الوقت: 18 بت
• وظيفة آلة الساعة
• وضع منخفض الاستهلاك الكهربائي
وضع النوم
وضع التوقف
وضع الاستعداد للأجهزة
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | نصف موصل سايبرس |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | F2MC-16F MB90220 |
| التعبئة | الصندوق |
| الحزمة | 120-BQFP |
| درجة حرارة العمل | -40°C ~ 105°C (TA) |
| حزمة الجهاز | 120-QFP (28x28) |
| عدد الـ I-O | 102 إدخال/خروج |
| السرعة | 16 ميغاهرتز |
| حجم EEPROM | - |
| المعالج الأساسي | F2MC-16F |
| حجم الـ RAM | 3K × 8 |
| ذاكرة البرنامج | قناة ROM |
| الأجهزة الطرفية | POR، PWM، WDT |
| الاتصال | EBI/EMI، UART/USART |
| الجهد المُقدّم: Vcc-Vdd | 3 فولت ~ 5.5 فولت |
| حجم القلب | 16-بيت |
| حجم ذاكرة البرنامج | 64KB (64K x 8) |
| محولات البيانات | A/D 16x10b |
| نوع المذبذب | الخارجي |
الوصف
FMC-16F FMC-16F MB90220 وحدة التحكم الدقيقة IC 16-Bit 16MHz 64KB (64K x 8) قناع ROM 120-QFP (28x28)
