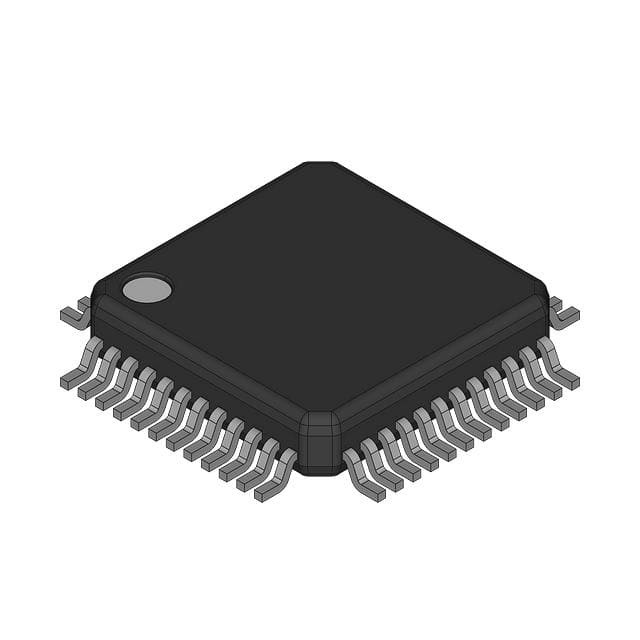

LM3S828-IQN50-C2 IC MCU 32BIT 64KB FLASH 48LQFP ضوئي Micro
| اسم العلامة التجارية | Luminary Micro |
|---|---|
| رقم الموديل | LM3S828-IQN50-C2 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | ARM® Cortex®-M3 | حجم اللب | 32 بت أحادية النواة |
|---|---|---|---|
| السرعة | 50 ميجا هرتز | الاتصال | I²C ، Microwire ، SPI ، SSI ، UART / USART |
| ملحقات | براون-أوت كشف / إعادة تعيين ، POR ، PWM ، WDT | عدد I / O | 28 |
| حجم ذاكرة البرنامج | 64 كيلوبايت (64 كيلوبايت × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 8 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 3 فولت ~ 3.6 فولت | محولات البيانات | A / D 8x10b |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 48-LQFP |
| حزمة أجهزة المورد | 48-LQFP (7 × 7) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| S908GR32AH0CFAER | MICROCONTROLLER, 8 BIT, HC08/S08 | |
| LM3S828-IQN50-C2 | IC MCU 32BIT 64KB FLASH 48LQFP | |
| MC9S08DV60AMLF | IC MCU 8BIT 60KB FLASH 48LQFP | |
| LM3S608-IQN50-C2 | IC MCU 32BIT 32KB FLASH 48LQFP | |
| MC9S12GC32VFAE | IC MCU 16BIT 32KB FLASH 48LQFP | |
| MC9S12GC16MFAE | IC MCU 16BIT 16KB FLASH 48LQFP | |
| MC9S12C128VFAE | IC MCU 16BIT 128KB FLASH 48LQFP | |
| MC9S08DV48ACLF | IC MCU 8BIT 48KB FLASH 48LQFP | |
| LPC1342FBD48.151 | IC MCU 32BIT 16KB FLASH 48LQFP | |
| MB9BF364KPMC-G-JNE2 | IC MCU 32BIT 288KB FLASH 48LQFP | |
| MB9BF164KPMC-G-JNE2 | IC MCU 32BIT 288KB FLASH 48LQFP | |
| MB9BF366KPMC-G-JNE2 | IC MCU 32BIT 544KB FLASH 48LQFP | |
| MC908AP64CFAER528 | MICROCONTROLLER, 8 BIT, HC08/S08 | |
| MC908GR16VFAE | IC MCU 8BIT 16KB FLASH 48LQFP | |
| MK12DX128VLF5557 | KINETIS K12: 50MHZ CORTEX M4 PER | |
| MC56F8322MFAE | IC MCU 16BIT 32KB FLASH 48LQFP | |
| S912ZVC12F0VLFR,528 | MICROCONTROLLER, 16 BIT, HCS12 C | |
| MC908AP32CFAER | IC MCU 8BIT 32KB FLASH 48LQFP | |
| MC9S08LG32CLF | IC MCU 8BIT 32KB FLASH 48LQFP | |
| MC9S08DZ48AMLC | IC MCU 8BIT 48KB FLASH 32LQFP | |
| S9S08DZ128F2MLF/PHS | MICROCONTROLLER, 8 BIT, HC08/S08 | |
| MB9AF421KPMC-G-JNE2 | IC MCU 32BIT 64KB FLASH 48LQFP | |
| MB9AF132KBPMC-G-SNE2 | IC MCU 32BIT 128KB FLASH 48LQFP | |
| MB9BF564KPMC-G-JNE2 | IC MCU 32BIT 288KB FLASH 64LQFP | |
| LM3S316-IQN25-C2 | IC MCU 32BIT 16KB FLASH 48LQFP | |
| LM3S612-IQN50-C2 | IC MCU 32BIT 32KB FLASH 48LQFP | |
| LM3S317-IQN25-C2 | IC MCU 32BIT 16KB FLASH 48LQFP | |
| MC908GR16AVFAER | IC MCU 8BIT 16KB FLASH 48LQFP | |
| LM3S801-IQN50-C2 | IC MCU 32BIT 64KB FLASH 48LQFP | |
| LM3S328-IQN25-C2 | IC MCU 32BIT 16KB FLASH 48LQFP | |
| MC908AP16CFAE | IC MCU 8BIT 16KB FLASH 48LQFP | |
| MC908AP16CFAE-NXP | MICROCONTROLLER, 8 BIT, HC08/S08 | |
| MC908AP64CFAER | IC MCU 8BIT 64KB FLASH 48LQFP | |
| HD64F3670FY | IC MCU 16BIT 8KB FLASH 48LQFP | |
| MC9S08DZ48ACLF | IC MCU 8BIT 48KB FLASH 48LQFP | |
| MC9S08DZ60ACLF | IC MCU 8BIT 60KB FLASH 48LQFP | |
| MC56F82736VLF | IC MCU 32BIT 48KB FLASH 48LQFP | |
| S9S08RN16W2MLFR | IC MCU 8BIT 16KB FLASH 48LQFP | |
| LPC1113JBD48/303151 | IC MCU 32BIT 24KB FLASH 48LQFP | |
| LPC1342FBD48151 | IC MCU 32BIT 16KB FLASH 48LQFP | |
| MC9S12C32VFAE25 | IC MCU 16BIT 32KB FLASH 48LQFP | |
| MC9S08DV48AMLF | IC MCU 8BIT 48KB FLASH 48LQFP | |
| LPC1225FBD48/321151 | IC MCU 32BIT 80KB FLASH 48LQFP | |
| MC9S12GC96CFAE | IC MCU 16BIT 96KB FLASH 48LQFP | |
| MC9S08DZ60AMLF | IC MCU 8BIT 60KB FLASH 48LQFP | |
| LPC11U66JBD48551 | IC MCU 32BIT 64KB FLASH 48LQFP | |
| S9S08DZ32F2CLF557 | MICROCONTROLLER, 8-BIT, HC08/S08 | |
| LPC11E66JBD48E551 | IC MCU 32BIT 64KB FLASH 48LQFP | |
| MC9S08LL16CLF557 | MICROCONTROLLER, 8-BIT, HC08/S08 | |
| MC9S12GC64CFAE | IC MCU 16BIT 64KB FLASH 48LQFP | |
| S9S12VR48AF0VLF | IC MCU 16BIT 48KB FLASH 48LQFP | |
| MK10DN64VLF5557 | KINETIS K10: MICROCONTROLLER COR | |
| S9S08DZ60F2CLF | IC MCU 8BIT 60KB FLASH 48LQFP | |
| S9S12GN32F0VLF557 | MICROCONTROLLER, 16-BIT, HCS12 C | |
| S9S08DZ60F2MLF | IC MCU 8BIT 60KB FLASH 48LQFP | |
| S9S08LG32J0VLF | IC MCU 8BIT 32KB FLASH 48LQFP | |
| S9S12C32F1MFA2E557 | MICROCONTROLLER, 16-BIT, HCS12 C | |
| MC56F82316VLF | IC MCU 32BIT 16KB FLASH 48LQFP | |
| MC56F8256VLF557 | MICROCONTROLLER 16-BIT FLASH | |
| S912ZVMBA4F0VLF557 | MICROCONTROLLER, 16-BIT, HCS12 C | |
| LPC1549JBD48151 | IC MCU 32BIT 256KB FLASH 48LQFP | |
| MC9S12C32CFAE25 | IC MCU 16BIT 32KB FLASH 48LQFP | |
| S9S08DV128F2CLFR | IC MCU 8BIT 128KB FLASH 48LQFP | |
| LPC1227FBD48/301151 | IC MCU 32BIT 128KB FLASH 48LQFP | |
| S9S08DZ128F2MLF | IC MCU 8BIT 128KB FLASH 48LQFP | |
| LPC11U34FBD48/421151 | IC MCU 32BIT 48KB FLASH 48LQFP | |
| LPC11U34FBD48/421 | IC MCU 32BIT 48KB FLASH 48LQFP | |
| MC9S08AW60CFDE | IC MCU 8BIT 60KB FLASH 48QFN | |
| MC9S08DV16AMLF | IC MCU 8BIT 16KB FLASH 48LQFP | |
| MC9S08DZ32ACLF | IC MCU 8BIT 32KB FLASH 48LQFP | |
| MC9S08PA32VLF | IC MCU 8BIT 32KB FLASH 48LQFP | |
| S9S08DZ16F2VLF557 | MICROCONTROLLER, 8-BIT, HC08/S08 | |
| S9S08DZ96F2VLF | IC MCU 8BIT 96KB FLASH 48LQFP | |
| S9S12GN32F0MLF557 | MICROCONTROLLER, 16-BIT, HCS12 C | |
| S9S12VR64AF0CLF | IC MCU 16BIT 64KB FLASH 48LQFP | |
| MC9S12GC32MFAE | IC MCU 16BIT 32KB FLASH 48LQFP | |
| MC9S08DV32AMLF | IC MCU 8BIT 32KB FLASH 48LQFP | |
| MC9S12GC32CFAE | IC MCU 16BIT 32KB FLASH 48LQFP | |
| MC9S08DZ16AMLF | IC MCU 8BIT 16KB FLASH 48LQFP | |
| S9S12G240F0MLF557 | MICROCONTROLLER 16-BIT, HCS12 C | |
| MC9S08DN32AVLF | IC MCU 8BIT 32KB FLASH 48LQFP | |
| MC9S08DN60ACLF557 | MICROCONTROLLER, 8-BIT, HC08/S08 | |
| MC9S08DN16AMLF | IC MCU 8BIT 16KB FLASH 48LQFP | |
| LPC1114FBD48/302151 | IC MCU 32BIT 32KB FLASH 48LQFP | |
| LPC11U34FBD48/311151 | IC MCU 32BIT 40KB FLASH 48LQFP | |
| LPC1113FBD48/301151 | IC MCU 32BIT 24KB FLASH 48LQFP | |
| LPC11E66JBD48551 | IC MCU 32BIT 64KB FLASH 48LQFP | |
| S9S12GN16F0MLF557 | MICROCONTROLLER, 16-BIT, HCS12 C | |
| LPC11E66JBD48E | IC MCU 32BIT 64KB FLASH 48LQFP | |
| S9S12GN32AMLF557 | MICROCONTROLLER, 16-BIT, HCS12 C | |
| S9S12GN48F0CLF | IC MCU 16BIT 48KB FLASH 48LQFP | |
| MC56F82736VLFR,528 | MICROCONTROLLER, 32-BIT, 56800E | |
| MC56F8006VLF557 | MICROCONTROLLER 16-BIT FLASH | |
| LPC1226FBD48/301151 | IC MCU 32BIT 96KB FLASH 48LQFP | |
| MC9S08AW32CFDER | IC MCU 8BIT 32KB FLASH 48QFN | |
| MC9S12GC96MFAE | IC MCU 16BIT 96KB FLASH 48LQFP | |
| S9S08DZ16F2MLF | IC MCU 8BIT 16KB FLASH 48LQFP | |
| S9S12C32F1MFA2E557 | MICROCONTROLLER, 16-BIT, HCS12 C | |
| LPC1114FBD48/303151 | IC MCU 32BIT 32KB FLASH 48LQFP | |
| LPC11U13FBD48/201 | IC MCU 32BIT 24KB FLASH 48LQFP | |
| MC9S08LL8CGT | IC MCU 8BIT 10KB FLASH 48QFN | |
| LPC1113FBD48/302151 | IC MCU 32BIT 24KB FLASH 48LQFP | |
| LPC11U22FBD48/301151 | IC MCU 32BIT 16KB FLASH 48LQFP | |
| MKV30F64VLF10 | IC MCU 32BIT 64KB FLASH 48LQFP | |
| S9S12G96AMLF557 | MICROCONTROLLER, 16-BIT, HCS12 C | |
| MCF51QM64VLF | IC MCU 32BIT 64KB FLASH 48LQFP | |
| MC9S08JM32CGT | IC MCU 8BIT 32KB FLASH 48QFN | |
| MC9S08DN32ACLF | IC MCU 8BIT 32KB FLASH 48LQFP | |
| MC56F84540VLF | IC MCU 32BIT 64KB FLASH 48LQFP | |
| MC68908GZ8MFAE | IC MCU 8BIT 8KB FLASH 48LQFP | |
| MC9S08DN60AMLF | IC MCU 8BIT 60KB FLASH 48LQFP | |
| MC908AP64ACFAE | IC MCU 8BIT 64KB FLASH 48LQFP |
منتوج وصف
تفاصيل المنتج
[(لوميناري مايكرو)]
لمحة عامة عن الهندسة المعمارية
عائلة Luminary Micro StellarisTM من أجهزة التحكم الدقيقة أول أجهزة تحكم ARM® CortexTM-M3 تجلب الحوسبة عالية الأداء 32 بت لتطبيقات الحاسب الدقيق المدمج الحساسة للتكاليف.هذه الأجزاء الرائدة توفر للعملاء أداء 32 بت بتكلفة تعادل الأجهزة القديمة 8 و 16 بت، كل ذلك في حزمة مع بصمة صغيرة.
خصائص المنتج
يتضمن جهاز التحكم الصغير LM3S801 ميزات المنتج التالية:■ أداء RISC 32 بت
بنية ARM® CortexTM-M3 v7M ذات 32 بت محسّنة لتطبيقات مضمنة ذات بصمة صغيرة
أساس معالج مجموعة الإرشادات Thumb-2 فقط متوافق مع Thumb® لتكثيف الكود العالي
عمل 50 ميغاهرتز
تقسيم الأجهزة و مضاعفة دورة واحدة
جهاز تحكم متكامل للانقطاع المتداخل (NVIC) يوفر معالجة انقطاع محددة
26 انقطاع مع ثمانية مستويات الأولوية
وحدة حماية الذاكرة (MPU) توفر وضعًا مميزًا لوظائف نظام التشغيل المحمية
الوصول إلى البيانات غير المتماسكة، مما يتيح تحميل البيانات بكفاءة في الذاكرة
• التلاعب بالبيتات الذرية (بيت-باند) يوفر أقصى استغلال للذاكرة وتحسين التحكم في الأجهزة الطرفية
■ الذاكرة الداخلية
64 كيلو بايت من فلاش دورة واحدة
• حماية كتلة فلاش تدار من قبل المستخدم على أساس كتلة 2-KB
• برمجة البيانات الفلاشية التي يديرها المستخدم
• كتلة حماية البرق التي يحددها المستخدم ويديرها
8 كيلوبايت من ذاكرة SRAM ذات دورة واحدة
■ أجهزة توقيت ذات غرض عام
ثلاث مؤقتات، كل منها يمكن تكوينها كمؤقت واحد 32 بت أو كمؤقتين 16 بت
وضعية الـ 32 بت
• مؤقت واحد قابل للبرمجة
• مؤقت دوري قابل للبرمجة
• ساعة في الوقت الحقيقي عند استخدام ساعة خارجية من 32.768 كيلو هرتز كمدخل
• إيقاف المستخدم في الوضع الدوري والمرحلة الواحدة عندما يؤكد جهاز التحكم علامة توقف وحدة المعالجة المركزية أثناء التحديث
وضعية توقيت 16 بت:
• وظيفة توقيت عامة الغرض مع prescaler 8 بت
• مؤقت واحد قابل للبرمجة
• مؤقت دوري قابل للبرمجة
• إيقاف فعال من قبل المستخدم عندما يؤكد وحدة التحكم إشارة توقف وحدة المعالجة المركزية أثناء التحديث
وضعية التقاط المدخلات 16 بت:
• ضبط عدد حواف المدخل
• التقاط وقت حافة المدخل
وضع 16 بت PWM:
• وضع PWM بسيط مع عكس الخروج قابل للبرمجة البرمجية لإشارة PWM
■ جهاز توقيت مراقب متوافق مع نظام ARM FiRM
عداد أسفل 32 بت مع سجل الحمل القابل للبرمجة
ساعة مراقبة منفصلة مع تشغيل
منطق توليد الانقطاع القابل للبرمجة مع إخفاء الانقطاع
حماية سجل القفل من البرمجيات الهاربة
إعادة تعيين منطق التوليد مع تمكين / تعطيل
إيقاف المستخدم عندما يؤكد جهاز التحكم على علامة توقف وحدة المعالجة المركزية أثناء التحديث
■ واجهة متزامنة متسلسلة (SSI)
عملية سيد أو عبيد
معدل بيت الساعة القابل للبرمجة والحجم المسبق
إرسال منفصل واستقبال FIFOs، 16 بت عرض، 8 مواقع عميقة
عملية واجهة قابلة للبرمجة لـ Freescale SPI ، MICROWIRE ، أو Texas Instruments واجهات سلسلة متزامنة
حجم إطار بيانات قابل للبرمجة من 4 إلى 16 بت
وضع اختبار الحلقة الداخلية لاختبار التشخيص / التحليل
■ UART
2 UARTs قابلة للبرمجة بالكامل من نوع 16C550
إرسال 16x8 منفصل (TX) و 16x12 تلقي (RX) FIFOs للحد من عبء خدمة انقطاع وحدة المعالجة المركزية
مولد معدل البود قابل للبرمجة مع قسمة جزئية
طول FIFO قابل للبرمجة، بما في ذلك عملية عميقة 1 بايت توفر واجهة مزدوجة التخزين المؤقت التقليدية
مستويات إطلاق FIFO من 1/8, 1/4, 1/2, 3/4, و 7/8
بـ"بيتات الاتصالات غير المتزامنة القياسية للبدء والتوقف والتكافؤ"
كشف بداية خاطئة
إنتاج واكتشاف انقطاع الخط
(مواصلة...)
التطبيقات المستهدفة
■ أتمتة المصانع والتحكم فيها■ أجهزة التحكم في الطاقة الصناعية
■ أوتوماتيكية المباني والمنازل
■ محركات الحث المباشر والمتردد بدون فرشاة
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | أدوات تكساس |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | Stellaris® ARM® Cortex®-M3S 800 |
| المنتج | وحدة التداول |
| التعبئة | العبوة البديلة للصينية |
| وحدة الوزن | 0.006409 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الاسم التجاري | ستيلاريس |
| الحزمة | 48-LQFP |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| حزمة الجهاز | 48-LQFP (7x7) |
| عدد الـ I-O | 28 إدخال/خروج |
| السرعة | 50 ميغاهرتز |
| حجم EEPROM | - |
| المعالج الأساسي | ARMR CortexR-M3 |
| حجم الـ RAM | 8K × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | الكشف/إعادة الإعداد البني، POR، PWM، WDT |
| الاتصال | I2C، Microwire، SPI، SSI، UART/USART |
| الجهد المُقدّم: Vcc-Vdd | 3 فولت ~ 3.6 فولت |
| حجم القلب | 32 بت |
| حجم ذاكرة البرنامج | 64KB (64K x 8) |
| محولات البيانات | A/D 8x10b |
| نوع المذبذب | الداخلية |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| فولتاج التشغيل | 3.3 فولت |
| نوع الواجهة | I2C SPI SSI UART |
| النواة | أرم كورتيكس M3 |
| سلسلة المعالجات | ستيلاريس |
| مجموعة تطوير البرمجيات | DK-LM3S828 |
| عرض حافلة البيانات | 32 بت |
| فولتاج الإمداد - أقصى | 3.6 فولت |
| فولتاج التغذية - دقيقة | 3 فولت |
| الحزمة | LQFP-48 |
| الحد الأقصى للتردد | 50 ميغاهرتز |
| المدخلات/المخرجات | 28 إدخال/خروج |
| حجم ذاكرة البيانات | 8 كيلوبايت |
| عدد العدادات | 5 ساعة |
مكونات متوافقة وظيفياً
شكل، حزمة، مكون متوافق وظيفيا
| جزء المصنع# | الوصف | المصنع | مقارنة |
| LM3S828-EGZ50-C2T أجهزة التحكم الدقيقة والمعالجات |
32 بت ، فلاش ، RISC MICROCONTROLLER ، QCC48 ، متوافق مع ROHS ، QFN-48 | أدوات تكساس | LM3S828-IQN50-C2 مقابل LM3S828-EGZ50-C2T |
| LM3S828-EGZ50-C2 أجهزة التحكم الدقيقة والمعالجات |
32 بت ، فلاش ، RISC MICROCONTROLLER ، QCC48 ، متوافق مع ROHS ، QFN-48 | أدوات تكساس | LM3S828-IQN50-C2 مقابل LM3S828-EGZ50-C2 |
| LM3S828-IGZ50-C2T أجهزة التحكم الدقيقة والمعالجات |
32 بت ، فلاش ، RISC MICROCONTROLLER ، QCC48 ، متوافق مع ROHS ، QFN-48 | أدوات تكساس | LM3S828-IQN50-C2 مقابل LM3S828-IGZ50-C2T |
| LM3S828-EQN50-C2 أجهزة التحكم الدقيقة والمعالجات |
32 بت، فلاش، RISC MICROCONTROLLER، PQFP48، ROHS متوافقة، MS-026BBC، LQFP-48 | أدوات تكساس | LM3S828-IQN50-C2 مقابل LM3S828-EQN50-C2 |
| LM3S828-IQN50-C2T أجهزة التحكم الدقيقة والمعالجات |
ستيلاريس LM3S ميكروسيترلر 48-LQFP -40 إلى 85 | أدوات تكساس | LM3S828-IQN50-C2 مقابل LM3S828-IQN50-C2T |
| LM3S828-EQN50-C2T أجهزة التحكم الدقيقة والمعالجات |
32 بت، فلاش، RISC MICROCONTROLLER، PQFP48، ROHS متوافقة، MS-026BBC، LQFP-48 | أدوات تكساس | LM3S828-IQN50-C2 مقابل LM3S828-EQN50-C2T |
| LM3S828-IGZ50-C2 أجهزة التحكم الدقيقة والمعالجات |
32 بت ، فلاش ، RISC MICROCONTROLLER ، QCC48 ، متوافق مع ROHS ، QFN-48 | أدوات تكساس | LM3S828-IQN50-C2 مقابل LM3S828-IGZ50-C2 |
الوصف
ARM؟ كورتكس؟ M3 ستيلاريس؟ ARM؟ كورتكس؟ M3S 800 وحدة تحكم دقيقة IC 32-Bit 50MHz 64KB (64K x 8) فلاش 48-LQFP (7x7)
MCU 32 بت ARM Cortex M3 RISC 64KB فلاش 3.3 فولت 48 بون LQFP Tray
أجهزة التحكم الدقيقة ARM - MCU ARM CORTEX-M3 ((IND) MICROCONTROLLER
المنتجات الموصى بها
