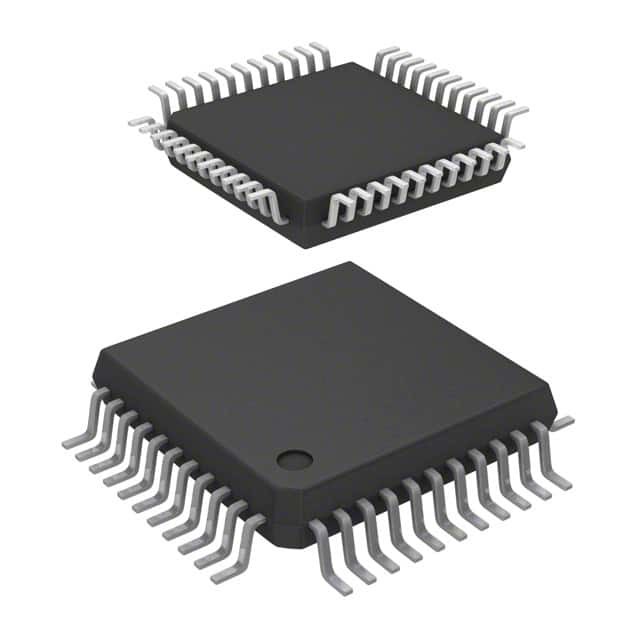

ST72F324LJ2T5TR IC MCU 8BIT 8KB FLASH 44LQFP STMيكروإلكترونيات
| اسم العلامة التجارية | STMicroelectronics |
|---|---|
| رقم الموديل | ST72F324LJ2T5TR |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | ST7 | حجم اللب | 8 بت |
|---|---|---|---|
| السرعة | 8 ميجا هرتز | الاتصال | اصابات النخاع الشوكي ، SPI |
| ملحقات | POR ، PWM ، WDT | عدد I / O | 32 |
| حجم ذاكرة البرنامج | 8 كيلوبايت (8 كيلوبايت × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 384 × 8 |
| الجهد - العرض (Vcc / Vdd) | 2.85 فولت ~ 3.6 فولت | محولات البيانات | أ / د 12 × 10 ب |
| نوع المذبذب | داخلي | درجة حرارة العمل | -10 درجة مئوية ~ 85 درجة مئوية (تا) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 44-LQFP |
| حزمة أجهزة المورد | - |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ST72F324LJ2T5TR | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72F324LJ2T5 | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72F621J4T1 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F325J7T6 | IC MCU 8BIT 48KB FLASH 44LQFP | |
| STM8S208S6T3C | IC MCU 8BIT 32KB FLASH 44LQFP | |
| STM8S105S4T6CTR | IC MCU 8BIT 16KB FLASH 44LQFP | |
| STM8S105S6T6CTR | IC MCU 8BIT 32KB FLASH 44LQFP | |
| STM8S207S8T6CTR | IC MCU 8BIT 64KB FLASH 44LQFP | |
| STM8S207S6T3CTR | IC MCU 8BIT 32KB FLASH 44LQFP | |
| STM8S105S6T6C | IC MCU 8BIT 32KB FLASH 44LQFP | |
| STM8S105S6T3C | IC MCU 8BIT 32KB FLASH 44LQFP | |
| STM8S207S8T6C | IC MCU 8BIT 64KB FLASH 44LQFP | |
| STM8S207SBT6C | IC MCU 8BIT 128KB FLASH 44LQFP | |
| STM8S208S6T6C | IC MCU 8BIT 32KB FLASH 44LQFP | |
| STM8S207S6T3C | IC MCU 8BIT 32KB FLASH 44LQFP | |
| STM8S207S8T3C | IC MCU 8BIT 64KB FLASH 44LQFP | |
| STM8S105S4T6C | IC MCU 8BIT 16KB FLASH 44LQFP | |
| STM8S207S6T6C | IC MCU 8BIT 32KB FLASH 44LQFP | |
| STM8S207S6T6CTR | IC MCU 8BIT 32KB FLASH 44LQFP | |
| STM8S207S8T3CTR | IC MCU 8BIT 64KB FLASH 44LQFP | |
| STM8S207SBT3C | IC MCU 8BIT 128KB FLASH 44LQFP | |
| ST72F324BJ4T6 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324BJ4T6TR | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324BJ6T6TR | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F321BJ7T6 | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F321BJ7T6TR | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F324BJ6T3 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F325J7T6TR | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F321BJ6T3 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F324J2T6TR | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72F324J2T6 | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST7FMC2S4T3 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324J4T6/TR | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324J4T6 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324J6T6 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST7FMC2S6T6 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST7FMC2S4T6 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72C314J4T6 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72C334J2T6 | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72C334J4T6 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F321J9T6 | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F321J7T6 | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F321BJ6T6 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F321BJ9T6 | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F324BJ2T6 | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72F324BJ6T6 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F324LJ6T6 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F325J4T6 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F325J6T6 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F325J9T6 | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F32AJ2T6 | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72F361J6T6 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F561J6T6 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F344S4T6 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72C124J2T6 | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72F321BJ6T6TR | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F321BJ6TAE | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F321BJ7TAE | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F321BJ9T3 | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F321BJ9TAE | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F321J7T6TR | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F321J7TA | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F321J7TAE | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F321J9TA | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F321J9TAE | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F321J9TC | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F321J9TCTR | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F324BJ4T3 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324BJ4TAE | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324BJ6TAE | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F324J2TA | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72F324J2TAE | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72F324J2TC/TR | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72F324J4TAE | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324J4TC/TR | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324J6TA | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F324J6TAE | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F324J6TATR | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F324J6TC | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F324J6TC/TR | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F324LJ2T6 | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72F324LJ4T6 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324LJ6TAE | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F325J4TC | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F325J4TCE | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F325J6T3 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F325J6TAE | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F32AJ1T6 | IC MCU 8BIT 4KB FLASH 44LQFP | |
| ST72F361J6T3 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F361J7T3 | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F361J7T6 | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F361J9T3 | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F361J9T6 | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F361J9TC | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F361J9TCE | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F561J4T6 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F561J4TAE | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F561J6TA | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F561J6TAE | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F561J7T6 | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F561J7TAE | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F561J9T3 | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F561J9T6 | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F561J9TA | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F561J9TAE | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F561J9TC | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST7FMC2S4TCE | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST7FMC2S6T3 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST7FMC2S6TC | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST7FMC2S6TCE | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F344S4T6TR | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F325J4T6TR | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324LJ4T6TR | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F344S2T6 | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72F340S4T6 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324J6T6/TR | IC MCU 8BIT 32KB FLASH 44LQFP |
منتوج وصف
تفاصيل المنتج
الوصف
أجهزة ST72F324L و ST72324BL هي أعضاء في عائلة ST7 للتحكمات الدقيقة المصممة للتطبيقات المتوسطة التي تعمل عند 3.3 فولت. توفر خيارات حزمة مختلفة ما يصل إلى 32 دبوس إدخال / إخراج.تعتمد جميع الأجهزة على نواة 8-بيت قياسية مشتركة في الصناعة ، وتتميز بمجموعة تعليمات محسنة وتتوفر مع ذاكرة البرامج Flash أو ROM.توفر بنية عائلة ST7 كل من القوة والمرونة لمطوري البرمجياتتتضمن الأجهزة الطرفية الموجودة على الشريحة محول A / D ، ومؤقتين للأغراض العامة ، وواجهة SPI وواجهة SCI.
من أجل توفير الطاقة ، يمكن لميكروكترولر التبديل ديناميكياً إلى وضع الانتظار أو البطء أو التوقف النشط أو التوقف عندما يكون التطبيق في حالة التوقف أو الاستعداد.
الخصائص
■ الذكريات8 إلى 32K فولت ثنائي فلاش عالية الكثافة (HD Flash) أو ROM مع قدرة حماية القراءة. البرمجة داخل التطبيق وبرمجة الدائرة لأجهزة HDFlash
384 إلى 1K بايت من ذاكرة الوصول العشوائي
- صمود HDFlash: 100 دورة، الاحتفاظ بالبيانات: 40 سنة عند 85 درجة مئوية
■ الساعة، إعادة ضبط وإدارة الإمدادات
مصادر الساعة: أوسيلاتورات الرنين الكريستالي / السيراميكي ، أوسيلاتور RC الداخلي ، وتجاوز للساعة الخارجية
PLL لضرب تردد 2x
أربعة أنماط توفير الطاقة: التوقف، التوقف النشط، الانتظار والبطء
■ الإدارة المتقطعة
تحكم انقطاع متداخل
10 ناقلات انقطاع بالإضافة إلى TRAP و RESET
خطوط انقطاع خارجية 9/6 (على 4 متجهات)
■ ما يصل إلى 32 منفذ إدخال/إخراج
خطوط إدخال وإخراج متعددة الوظائف في الاتجاهين 32/24
22/17 خطوط وظائف بديلة
12/10 مخرجات المغسلة العالية
■ 4 أجهزة توقيت
وحدة التحكم الرئيسية للساعة مع: قاعدة الوقت الحقيقي، بيب و القدرات التوقيت
مؤقت كلب مراقبة قابلة للتكوين
✓ جهاز توقيت 16 بت مع: 1 إدخال التقاط، 1 مخرج مقارنة، إدخال ساعة خارجية، PWM وأوضاع مولد النبض
✓ جهاز توقيت ب 16 بت مع: 2 إدخال يلتقط، 2 موازنة الإخراج، PWM وأوضاع مولد النبض
■ 2 واجهات الاتصال
واجهة سلسلة متزامنة SPI
واجهة متسلسلة غير متزامنة لـ SCI
■ 1 جهاز محيطي
إدارة تحكم 10 بتات مع ما يصل إلى 12 منفذ إدخال
■ مجموعة تعليمات
-تلاعب البيانات بـ 8 بتات
63 التعليمات الأساسية
17 طريقة رئيسية للاتصال
تعليمات الضرب غير الموقعة
■ أدوات التنمية
حزمة تطوير كاملة للأجهزة والبرمجيات
إمكانية اختبار الدائرة
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | STMيكروإلكترونيات |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | ST7 |
| التعبئة | التعبئة البديلة للشريط والفكرة (TR) |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 44-LQFP |
| درجة حرارة العمل | -10°C ~ 85°C (TA) |
| حزمة الجهاز | * |
| عدد الـ I-O | 32 إدخال/خروج |
| السرعة | 8 ميه هرتز |
| حجم EEPROM | - |
| المعالج الأساسي | ST7 |
| حجم الـ RAM | 384 × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | POR، PWM، WDT |
| الاتصال | إصابة بالصداع العضلي |
| الجهد المُقدّم: Vcc-Vdd | 2.85 فولت ~ 3.6 فولت |
| حجم القلب | 8-بيت |
| حجم ذاكرة البرنامج | 8 كيلوبايت (8 كيلوبايت × 8) |
| محولات البيانات | A/D 12x10b |
| نوع المذبذب | الداخلية |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | - 10 سي |
| فولتاج التشغيل | 2.85 فولت إلى 3.6 فولت |
| نوع الواجهة | SCI SPI |
| النواة | ST7 |
| سلسلة المعالجات | ST72F3x |
| عرض حافلة البيانات | 8 بتات |
| فولتاج الإمداد - أقصى | 3.6 فولت |
| فولتاج التغذية - دقيقة | 2.85 فولت |
| الحزمة | TQFP-44 |
| الحد الأقصى للتردد | 8 ميغاهرتز |
| عدد قنوات ADC | 12 قناة ADC |
| المدخلات/المخرجات | 32 إدخال/خروج |
| حجم ذاكرة البيانات | 384 ب |
| عدد العدادات | 2 ساعة |
| القرارات المتعلقة بـ ADC | 10 بـيت |
الوصف
ST7 ST7 وحدة التحكم الدقيقة IC 8-Bit 8MHz 8KB (8K x 8) فلاش
MCU 8-بيت CISC 8KB فلاش 3.3V 44-بين LQFP T / R
8-بيت ميكروتحكمات - MCU 3V مجموعة 8B MCU
