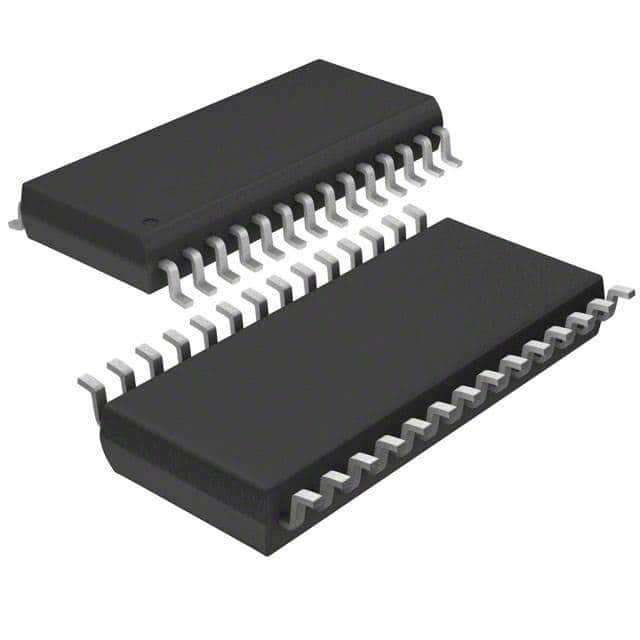

CY8C29466-24PVXI IC MCU 8BIT 32KB FLASH 28SSOP تكنولوجيات Infineon

اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
المعالج الأساسي | M8C | حجم اللب | 8 بت |
---|---|---|---|
السرعة | 24 ميجا هرتز | الاتصال | I²C ، SPI ، UART / USART |
ملحقات | POR ، PWM ، WDT | عدد I / O | 24 |
حجم ذاكرة البرنامج | 32 كيلوبايت (32 كيلوبايت × 8) | نوع ذاكرة البرنامج | فلاش |
حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 2 كيلو × 8 |
الجهد - العرض (Vcc / Vdd) | 3 فولت ~ 5.25 فولت | محولات البيانات | A/D 12x14b; A / D 12x14b ؛ D/A 4x9b د / أ 4x9b |
نوع المذبذب | داخلي | درجة حرارة العمل | -40°C ~ 85°C (TA) |
نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 28-SSOP (0.209 بوصة ، عرض 5.30 ملم) |
حزمة أجهزة المورد | 28-SSOP |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
Part Number | Description | |
---|---|---|
CY8C29466-24PVXI | IC MCU 8BIT 32KB FLASH 28SSOP | |
MSP430F2132IPWR | IC MCU 16BIT 8KB FLASH 28TSSOP | |
MSP430F1232IPWR | IC MCU 16BIT 8KB FLASH 28TSSOP | |
MSP430F2132IPW | IC MCU 16BIT 8KB FLASH 28TSSOP | |
MSP430G2553IPW28R | IC MCU 16BIT 16KB FLASH 28TSSOP | |
MSP430G2533IPW28R | IC MCU 16BIT 16KB FLASH 28TSSOP | |
MSP430F2122IPWR | IC MCU 16BIT 4KB FLASH 28TSSOP | |
MSP430F123IPWR | IC MCU 16BIT 8KB FLASH 28TSSOP | |
MSP430G2553IPW28 | IC MCU 16BIT 16KB FLASH 28TSSOP | |
MSP430F1232IPW | IC MCU 16BIT 8KB FLASH 28TSSOP | |
MSP430G2353IPW28 | IC MCU 16BIT 4KB FLASH 28TSSOP | |
MSP430G2453IPW28 | IC MCU 16BIT 8KB FLASH 28TSSOP | |
MSP430I2020TPW | IC MCU 16BIT 16KB FLASH 28TSSOP | |
MSP430G2533IPW28 | IC MCU 16BIT 16KB FLASH 28TSSOP | |
MSP430I2030TPW | IC MCU 16BIT 16KB FLASH 28TSSOP | |
MSP430F2132TPW | IC MCU 16BIT 8KB FLASH 28TSSOP | |
MSP430FR5738IPWR | IC MCU 16BIT 16KB FRAM 28TSSOP | |
MSP430F1222IPWR | IC MCU 16BIT 4KB FLASH 28TSSOP | |
MSP430G2403IPW28 | IC MCU 16BIT 8KB FLASH 28TSSOP | |
MSP430FR5732IPW | IC MCU 16BIT 8KB FRAM 28TSSOP | |
MSP430FR5734IPW | IC MCU 16BIT 8KB FRAM 28TSSOP | |
MSP430G2513IPW28 | IC MCU 16BIT 16KB FLASH 28TSSOP | |
MSP430F2112IPW | IC MCU 16BIT 2KB FLASH 28TSSOP | |
MSP430FR5738IPW | IC MCU 16BIT 16KB FRAM 28TSSOP | |
CY8C4145PVI-PS421 | IC MCU 32BIT 32KB FLASH 28SSOP | |
MSP430G2303IPW28R | IC MCU 16BIT 4KB FLASH 28TSSOP | |
MSP430F2112TPWR | IC MCU 16BIT 2KB FLASH 28TSSOP | |
MSP430F2112IPWR | IC MCU 16BIT 2KB FLASH 28TSSOP | |
MSP430I2021TPW | IC MCU 16BIT 32KB FLASH 28TSSOP | |
MSP430I2041TPWR | IC MCU 16BIT 32KB FLASH 28TSSOP | |
MSP430F2132TPWR | IC MCU 16BIT 8KB FLASH 28TSSOP | |
MSP430I2041TPW | IC MCU 16BIT 32KB FLASH 28TSSOP | |
MSP430F123IPW | IC MCU 16BIT 8KB FLASH 28TSSOP | |
MSP430G2153IPW28 | IC MCU 16BIT 1KB FLASH 28TSSOP | |
MSP430G2213IPW28 | IC MCU 16BIT 2KB FLASH 28TSSOP | |
MSP430G2233IPW28 | IC MCU 16BIT 2KB FLASH 28TSSOP | |
MSP430G2203IPW28 | IC MCU 16BIT 2KB FLASH 28TSSOP | |
MSP430G2253IPW28 | IC MCU 16BIT 2KB FLASH 28TSSOP | |
MSP430G2313IPW28 | IC MCU 16BIT 4KB FLASH 28TSSOP | |
MSP430G2303IPW28 | IC MCU 16BIT 4KB FLASH 28TSSOP | |
MSP430G2413IPW28 | IC MCU 16BIT 8KB FLASH 28TSSOP | |
MSP430FR5728IPW | IC MCU 16BIT 16KB FRAM 28TSSOP | |
MSP430F2122IPW | IC MCU 16BIT 4KB FLASH 28TSSOP | |
MSP430F122IPW | IC MCU 16BIT 4KB FLASH 28TSSOP | |
MSP430G2333IPW28R | IC MCU 16BIT 4KB FLASH 28TSSOP | |
MSP430I2040TPWR | IC MCU 16BIT 16KB FLASH 28TSSOP | |
CY8C4045PVS-S412 | IC MCU 32BIT 32KB FLASH 28SSOP | |
CY8C4245PVS-482Z | IC MCU 32BIT 32KB FLASH 28SSOP | |
CY8C4146PVS-S432 | IC MCU 32BIT 64KB FLASH 28SSOP | |
CY8C28445-24PVXI | IC MCU 8BIT 16KB FLASH 28SSOP | |
MSP430G2433IPW28R | IC MCU 16BIT 8KB FLASH 28TSSOP | |
MSP430G2333IPW28 | IC MCU 16BIT 4KB FLASH 28TSSOP | |
MSP430FR5730IPW | IC MCU 16BIT 4KB FRAM 28TSSOP | |
MSP430G2433IPW28 | IC MCU 16BIT 8KB FLASH 28TSSOP | |
MSP430F1222IPW | IC MCU 16BIT 4KB FLASH 28TSSOP | |
CY8C4124PVQ-432 | IC MCU 32BIT 16KB FLASH 28SSOP | |
CY8C20524-12PVXI | IC MCU 8BIT 8KB FLASH 28SSOP | |
CY8C4124PVQ-442 | IC MCU 32BIT 16KB FLASH 28SSOP | |
CY8C4125PVQ-482 | IC MCU 32BIT 32KB FLASH 28SSOP | |
CY8C4244PVQ-432 | IC MCU 32BIT 16KB FLASH 28SSOP | |
CY8C4125PVI-PS421 | IC MCU 32BIT 32KB FLASH 28SSOP | |
CY8C4244PVQ-442 | IC MCU 32BIT 16KB FLASH 28SSOP | |
CY8C4245PVQ-482 | IC MCU 32BIT 32KB FLASH 28SSOP | |
CY8C4145PVI-PS431 | IC MCU 32BIT 32KB FLASH 28SSOP | |
CY8C4125PVA-482ZT | IC MCU 32BIT 32KB FLASH 28SSOP | |
CY8C4245PVA-472ZT | IC MCU 32BIT 32KB FLASH 28SSOP | |
CY8C4245PVA-472Z | IC MCU 32BIT 32KB FLASH 28SSOP | |
CY8C21534-12PVXE | IC MCU 8BIT 8KB FLASH 28SSOP | |
CY8C4A45PVI-481 | IC MCU 32BIT 32KB FLASH 28SSOP | |
CY8C21512-12PVXE | IC MCU 8BIT 8KB FLASH 28SSOP | |
CY8C4245PVS-472ZT | IC MCU 32BIT 32KB FLASH 28SSOP | |
CY8C4245PVS-472Z | IC MCU 32BIT 32KB FLASH 28SSOP | |
MSP430G2153IPW28R | IC MCU 16BIT 1KB FLASH 28TSSOP | |
MSP430G2203IPW28R | IC MCU 16BIT 2KB FLASH 28TSSOP | |
MSP430G2233IPW28R | IC MCU 16BIT 2KB FLASH 28TSSOP | |
MSP430G2253IPW28R | IC MCU 16BIT 2KB FLASH 28TSSOP | |
MSP430G2353IPW28R | IC MCU 16BIT 4KB FLASH 28TSSOP | |
MSP430G2413IPW28R | IC MCU 16BIT 8KB FLASH 28TSSOP | |
MSP430G2453IPW28R | IC MCU 16BIT 8KB FLASH 28TSSOP | |
MSP430G2403IPW28R | IC MCU 16BIT 8KB FLASH 28TSSOP | |
MSP430FR5734IPWR | IC MCU 16BIT 8KB FRAM 28TSSOP | |
MSP430I2020TPWR | IC MCU 16BIT 16KB FLASH 28TSSOP | |
MSP430G2513IPW28R | IC MCU 16BIT 16KB FLASH 28TSSOP | |
MSP430FR5720IPWR | IC MCU 16BIT 4KB FRAM 28TSSOP | |
MSP430I2021TPWR | IC MCU 16BIT 32KB FLASH 28TSSOP | |
MSP430I2030TPWR | IC MCU 16BIT 16KB FLASH 28TSSOP | |
MSP430FR5724IPWR | IC MCU 16BIT 8KB FRAM 28TSSOP | |
MSP430I2031TPWR | IC MCU 16BIT 32KB FLASH 28TSSOP | |
MSP430G2453IPW8RQ1 | IC MCU 16BIT 8KB FLASH 28TSSOP | |
MSP430FR5728IPWR | IC MCU 16BIT 16KB FRAM 28TSSOP | |
MSP430F2122TPWR | IC MCU 16BIT 4KB FLASH 28TSSOP | |
MSP430F122IPWR | IC MCU 16BIT 4KB FLASH 28TSSOP | |
MSP430F2112TPW | IC MCU 16BIT 2KB FLASH 28TSSOP | |
MSP430FR5720IPW | IC MCU 16BIT 4KB FRAM 28TSSOP | |
MSP430FR5722IPW | IC MCU 16BIT 8KB FRAM 28TSSOP | |
MSP430FR5724IPW | IC MCU 16BIT 8KB FRAM 28TSSOP | |
MSP430F123IPWR-HYD | IC MCU 16BIT 8KB FLASH 28TSSOP | |
MSP430FR5736IPW | IC MCU 16BIT 16KB FRAM 28TSSOP | |
MSP430I2040TPW | IC MCU 16BIT 16KB FLASH 28TSSOP | |
MSP430I2031TPW | IC MCU 16BIT 32KB FLASH 28TSSOP | |
MSP430A081IPWR | IC MCU 16BIT 8KB FLASH 28TSSOP | |
MSP430FR5726IPW | IC MCU 16BIT 16KB FRAM 28TSSOP | |
MSP430F2122TPW | IC MCU 16BIT 4KB FLASH 28TSSOP | |
CY8C24533-24PVXI | IC MCU 8BIT 8KB FLASH 28SSOP | |
CY8C27443-12PVXE | IC MCU 8BIT 16KB FLASH 28SSOP | |
CY8C21534-24PVXA | IC MCU 8BIT 8KB FLASH 28SSOP | |
CY8C24423A-24PVXA | IC MCU 8BIT 4KB FLASH 28SSOP | |
CY8C29466-12PVXE | IC MCU 8BIT 32KB FLASH 28SSOP | |
CY8C20534-12PVXI | IC MCU 8BIT 8KB FLASH 28SSOP | |
MAXQ3108-FFN+ | IC MCU 16BIT 64KB FLASH 28TSSOP | |
CY8C21512-24PVXA | IC MCU 8BIT 8KB FLASH 28SSOP | |
Z51F0811RJX | IC MCU 8BIT 8KB FLASH 28TSSOP | |
CY8C4124PVS-442Z | IC MCU 32BIT 16KB FLASH 28SSOP | |
CY8C4244PVA-442Z | IC MCU 32BIT 16KB FLASH 28SSOP | |
MSP430G2213IPW28R | IC MCU 16BIT 2KB FLASH 28TSSOP | |
MSP430G2313IPW28R | IC MCU 16BIT 4KB FLASH 28TSSOP | |
MSP430G2113IPW28R | IC MCU 16BIT 1KB FLASH 28TSSOP | |
MSP430G2113IPW28 | IC MCU 16BIT 1KB FLASH 28TSSOP | |
MSP430FR5722IPWR | IC MCU 16BIT 8KB FRAM 28TSSOP | |
MSP430FR5726IPWR | IC MCU 16BIT 16KB FRAM 28TSSOP | |
MSP430FR5730IPWR | IC MCU 16BIT 4KB FRAM 28TSSOP | |
MSP430FR5732IPWR | IC MCU 16BIT 8KB FRAM 28TSSOP | |
MSP430FR5736IPWR | IC MCU 16BIT 16KB FRAM 28TSSOP |
منتوج وصف
تفاصيل المنتج
نظرة عامة
هذه أجهزة التحكم CapSense ExpressTM تدعم أربعة إلى عشرة أزرار استشعار سعة (CapSense).يتم تكوين وظائف الجهاز من خلال منفذ I2C ويمكن تخزينها في الذاكرة غير المتطايرة على متن الجهاز للتحميل التلقائي عند تشغيل. تم تحسين CY8C20110 لتخفيف الضوء على مصابيح LED في 15 دورة عمل قابلة للاختيار لتطبيقات الضوء الخلفي. يمكن تكوين الجهاز بحيث يتم توصيل ما يصل إلى 10 GPIO إلى مخرج PWM.دورة العمل PWM قابلة للبرمجة للكثافة LED المتغيرة.
الخصائص
■10/8/6/4 مدخل زر سعةخوارزمية استشعار قوية
حساسية عالية، ضوضاء منخفضة
مقاومة ضوضاء الترددات الراديوية و الترددات المتغيرة
ضوضاء EMC منخفضة الإشعاع
يدعم مجموعة واسعة من سعة المدخلات وأشكال وأحجام المستشعرات
■التطبيقات المستهدفة
طابعات
الهواتف الخلوية
شاشات LCD
مشغلات دي في دي محمولة
■خفض التيار التشغيلي
التيار النشط: مسح مستمر للمستشعر: 1.5 mA
التيار الحالي في حالة النوم العميق: 4 ميكرو أيه
■أفضل إمكانية للتكوين في الصناعة
تعديل مستشعر مخصص، مكثف واحد اختياري
يدعم الإخراج محرك قوي للضوء
يمكن التحكم في حالة الإخراج من خلال I2C أو مباشرة من حالة مدخل CapSense®
وقت التشغيل يمكن إعادة تكوينه عبر I2C
■الميزات المتقدمة
جميع أجهزة GPIO تدعم الضبابية LED مع خيار تأخير قابل للتكوين في CY8C20110
إيقاف النتائج
إدخالات محددة من قبل المستخدم
إيقاف إدخال التوقف
عقدة التحكم في النوم
التخزين غير المتقلب للإعدادات المخصصة
سهولة الاندماج في المنتجات القائمة تكوين الناتج لتناسب النظام
لا حاجة إلى مكونات خارجية
أداة تكوين مجانية عالمية المستوى
■مجموعة واسعة من فولتاجيات العمل
من 2.4 فولت إلى 2.9 فولت
من 3.10 فولت إلى 3.6 فولت
¥4.75 فولت إلى 5.25 فولت
■ الاتصالات I2C
دعم من 1.8 فولت
خيار دعم المقاومة الداخلية
معدل البيانات يصل إلى 400 كيلوبايت في الثانية
إرسال العناوين I2C
■ نطاق درجة الحرارة الصناعية: ¥40 °C إلى +85 °C.
■ متوفرة في حزم QFN 16-pin و 8-pin و 16-pin SOIC
المواصفات
الصفة | قيمة الصفة |
---|---|
المصنع | |
فئة المنتجات | رقائق IC |
السلسلة | PSOC®1 CY8C29xxx |
المنتج | SoC |
التعبئة | التعبئة البديلة للأنابيب |
وحدة الوزن | 0.080001 أوقية |
أسلوب التثبيت | SMD/SMT |
الاسم التجاري | مركز الخدمات |
الحزمة | 28-SSOP (0.209، 5.30mm العرض) |
درجة حرارة العمل | -40°C ~ 85°C (TA) |
حزمة الجهاز | 28-SSOP |
عدد الـ I-O | 24 إدخال/خروج |
السرعة | 24 ميغاهرتز |
حجم EEPROM | - |
المعالج الأساسي | M8C |
حجم الـ RAM | 2K × 8 |
ذاكرة البرنامج | (فلاش) |
الأجهزة الطرفية | POR، PWM، WDT |
الاتصال | I2C، SPI، UART/USART |
الجهد المُقدّم: Vcc-Vdd | 3 فولت ~ 5.25 فولت |
حجم القلب | 8-بيت |
حجم ذاكرة البرنامج | 32KB (32K x 8) |
محولات البيانات | A/D 4x14b؛ D/A 4x9b |
نوع المذبذب | الداخلية |
درجة حرارة العمل القصوى | + 85 C |
نطاق درجة حرارة التشغيل | -40 درجة مئوية |
فولتاج التشغيل | 3 فولت إلى 5.25 فولت |
نوع الواجهة | أجهزة التشغيل |
النواة | M8C |
سلسلة المعالجات | CY8C29x66 |
عرض حافلة البيانات | 8 بتات |
فولتاج الإمداد - أقصى | 5.25 فولت |
فولتاج التغذية - دقيقة | 3 فولت |
الحزمة | الـ SSOP-28 |
الحد الأقصى للتردد | 24 ميغاهرتز |
عدد قنوات ADC | 12 قناة ADC |
المدخلات/المخرجات | 24 إدخال/خروج |
حجم ذاكرة البيانات | 2 كيلوبايت |
حجم البيانات | 32 كيلوبايت |
عدد العدادات | 2 ساعة |
القرارات المتعلقة بـ ADC | 14 بت |
نوع ذاكرة الوصول إلى البيانات | SRAM |
نوع بيانات الـ ROM | الـ EEPROM |
مكونات متوافقة وظيفياً
شكل، حزمة، مكون متوافق وظيفيا
جزء المصنع# | الوصف | المصنع | مقارنة |
CY8C29466-24PVXA أجهزة التحكم الدقيقة والمعالجات |
أجهزة الطرفية متعددة الوظائف، CMOS، PDSO28، SSOP-28 | نصف موصل سايبرس | CY8C29466-24PVXI مقابل CY8C29466-24PVXA |
CY8C29466-24PVXIT أجهزة التحكم الدقيقة والمعالجات |
أجهزة الطرفية متعددة الوظائف، CMOS، PDSO28، SSOP-28 | نصف موصل سايبرس | CY8C29466-24PVXI مقابل CY8C29466-24PVXIT |
CY8C29466-24PVXAT أجهزة التحكم الدقيقة والمعالجات |
أجهزة الطرفية متعددة الوظائف، CMOS، PDSO28، SSOP-28 | نصف موصل سايبرس | CY8C29466-24PVXI مقابل CY8C29466-24PVXAT |
الوصف
MCU 8-بيت M8C هارفارد 32KB فلاش 3.3V / 5V 28-بين SSOP Tube
8-بيت ميكروسيترولرز - MCU IC MCU 32K FLASH 2K SRAM
