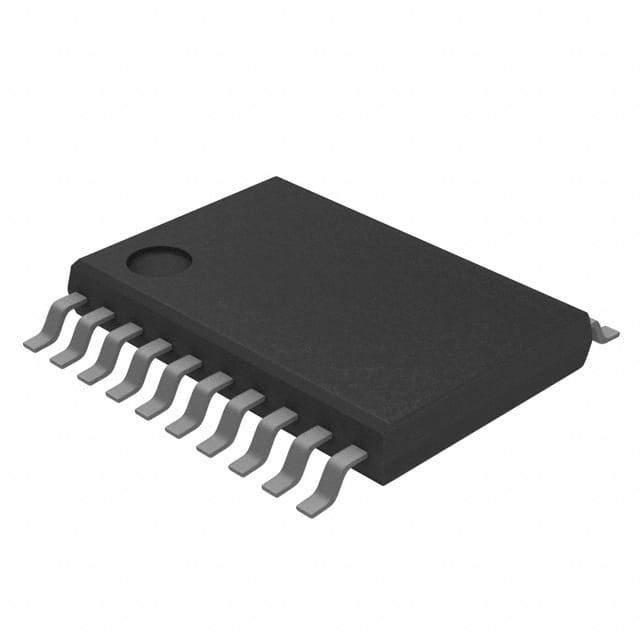

MC9S08SH8CTJ IC MCU 8BIT 8KB فلاش 20TSSOP N✖P USA Inc.
| اسم العلامة التجارية | N✖P USA Inc. |
|---|---|
| رقم الموديل | MC9S08SH8CTJ |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | S08 | حجم اللب | 8 بت |
|---|---|---|---|
| السرعة | 40 ميجا هرتز | الاتصال | I²C ، LINbus ، SCI ، SPI |
| ملحقات | LVD ، POR ، PWM ، WDT | عدد I / O | 17 |
| حجم ذاكرة البرنامج | 8 كيلوبايت (8 كيلوبايت × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 512 × 8 |
| الجهد - العرض (Vcc / Vdd) | 2.7 فولت ~ 5.5 فولت | محولات البيانات | أ / د 12 × 10 ب |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 20-TSSOP (0.173 بوصة ، عرض 4.40 ملم) |
| حزمة أجهزة المورد | 20-TSSOP |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| MC9S08SH8CTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| MC9S08PB8MTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| MC9S08SF4MTJ | IC MCU 8BIT 4KB FLASH 20TSSOP | |
| MC9S08SH32CTJ | IC MCU 8BIT 32KB FLASH 20TSSOP | |
| MC9S08SH16CTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S08SG16E1MTJR | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S08EL16F1VTJR | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| MC9S08SH4CTJ | IC MCU 8BIT 4KB FLASH 20TSSOP | |
| MC9S08SL8CTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| S9S08SG8E2CTJR | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| MC9S08SH16CTJR | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S08EL32F1MTJ | IC MCU 8BIT 32KB FLASH 20TSSOP | |
| MC9S08QL8CTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| MC9S08QL4CTJ | IC MCU 8BIT 4KB FLASH 20TSSOP | |
| MC9S08PL4CTJ | IC MCU 8BIT 4KB FLASH 20TSSOP | |
| MC9S08PB8VTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| S9S08SG8E2VTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| MC9S08PB16MTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| MC9S08PL16CTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S08SG16E1MTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| MC9S08SH8MTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| S9S08SG8E2MTJR | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| MC9S08PA4AVTJ | IC MCU 8BIT 4KB FLASH 20TSSOP | |
| MC9S08PL8CTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| MC9S08SL8MTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| MC9S08PA16AVTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| MC9S08PA8AVTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| MC9S08PL8SCTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| MC9S08PA16AVTJR | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| MC9S08PA8VTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| MC9S08PA8VTJR | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| MC9S08PA16AVTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| MC9S08PT8AVTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| MC9S08PL16SCTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| MC9S08PA16AMTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| MC9S08PT8VTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| MC9S08PA16VTJR | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S08SG4E2CTJR | IC MCU 8BIT 4KB FLASH 20TSSOP | |
| MC9S08PT16AVTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| MC9S08PA16VTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S08SG4E2CTJ | IC MCU 8BIT 4KB FLASH 20TSSOP | |
| MC9S08PB16VTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S08SG4E2VTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| S9S08SG4E2VTJR | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| S9S08SG8E2CTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| MC9S08PT16VTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S08SG4E2MTJ | IC MCU 8BIT 4KB FLASH 20TSSOP | |
| S9S08SG4E2MTJR | IC MCU 8BIT 4KB FLASH 20TSSOP | |
| S9S08SG8E2VTJR | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| MC908QC16CDSE | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S08SG8E2MTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| S9S08RNA16W2VTJR | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S08RNA8W2CTJR | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| S9S08SG16E1CTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S08SG16E1CTJR | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S12GN16F1CTJ | IC MCU 16BIT 16KB FLASH 20TSSOP | |
| S9S12GN16F1VTJR | IC MCU 16BIT 16KB FLASH 20TSSOP | |
| S9S12GN16BVTJR | IC MCU 16BIT 16KB FLASH 20TSSOP | |
| S9S08SG16E1VTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S08SG16E1VTJR | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S12GN32F1CTJR | IC MCU 16BIT 32KB FLASH 20TSSOP | |
| S9S08RN16W2MTJR | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S12GN16F1VTJ | IC MCU 16BIT 16KB FLASH 20TSSOP | |
| S9S12GN16BVTJ | IC MCU 16BIT 16KB FLASH 20TSSOP | |
| S9S08RNA16W2MTJR | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S12GN32F1CTJ | IC MCU 16BIT 32KB FLASH 20TSSOP | |
| MC9S08SH4CTJR | IC MCU 8BIT 4KB FLASH 20TSSOP | |
| S9S08SG32E1CTJ | IC MCU 8BIT 32KB FLASH 20TSSOP | |
| S9S08SG32E1CTJR | IC MCU 8BIT 32KB FLASH 20TSSOP | |
| S9S12GN32F1VTJR | IC MCU 16BIT 32KB FLASH 20TSSOP | |
| S9S12GN32BVTJR | IC MCU 16BIT 32KB FLASH 20TSSOP | |
| S9S12GN16F1MTJ | IC MCU 16BIT 16KB FLASH 20TSSOP | |
| S9S12GN16J1MTJ | IC MCU 16BIT 16KB FLASH 20TSSOP | |
| S9S12GN16BMTJ | IC MCU 16BIT 16KB FLASH 20TSSOP | |
| S9S08RN16W2VTJR | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S12GN32F1VTJ | IC MCU 16BIT 32KB FLASH 20TSSOP | |
| S9S12GN32BVTJ | IC MCU 16BIT 32KB FLASH 20TSSOP | |
| S9S08SG32E1VTJ | IC MCU 8BIT 32KB FLASH 20TSSOP | |
| S9S08SG32E1VTJR | IC MCU 8BIT 32KB FLASH 20TSSOP | |
| S9S12GN32F1MTJ | IC MCU 16BIT 32KB FLASH 20TSSOP | |
| S9S12GN32BMTJ | IC MCU 16BIT 32KB FLASH 20TSSOP | |
| MC9S08SH8CTJR | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| S9S08SG32E1MTJ | IC MCU 8BIT 32KB FLASH 20TSSOP | |
| S9S08SG32E1MTJR | IC MCU 8BIT 32KB FLASH 20TSSOP | |
| MC9S08SH4MTJR | IC MCU 8BIT 4KB FLASH 20TSSOP | |
| MC9S08SH4MTJ | IC MCU 8BIT 4KB FLASH 20TSSOP | |
| MC9S08SH8MTJR | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| S9S08EL16F1CTJR | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S08SL8F1CTJR | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| S9S08RNA8W2VTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| S9S08SL8F1CTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| S9S08RNA16W2VTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S08RNA16W2MTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S08RNA8W2CTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| S9S08RN8W2MTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| S9S08RNA8W2MTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| S9S08RN16W2VTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S08SL8F1VTJR | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| S9S08SL16F1CTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S08SL16F1CTJR | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| MC9S08SH16VTJR | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S08EL32F1CTJR | IC MCU 8BIT 32KB FLASH 20TSSOP | |
| S9S08RN16W2MTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S08SL8F1MTJR | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| S9S08SL8F1MTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| MC9S08SH16MTJR | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| MC9S08SH16VTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S08SL16F1MTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S08SL16F1MTJR | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| MC9S08SH16MTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| S9S08EL32F1MTJR | IC MCU 8BIT 32KB FLASH 20TSSOP | |
| MC9S08SH32MTJR | IC MCU 8BIT 32KB FLASH 20TSSOP | |
| MC9S08SL8VTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| MC9S08SH32MTJ | IC MCU 8BIT 32KB FLASH 20TSSOP | |
| MC9S08SL8MTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| MC9S08EL16CTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| MC9S08EL32CTJ | IC MCU 8BIT 32KB FLASH 20TSSOP | |
| ATTINY167-15XD | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| ATTINY167-15XZ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| ATTINY87-15XZ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| SAF-XC864L-1FRI 3V AA | IC MCU 8BIT 4KB FLASH 20TSSOP | |
| SAF-XC864L-1FRI 5V AA | IC MCU 8BIT 4KB FLASH 20TSSOP | |
| XC864L1FRI5VAAKXUMA1 | IC MCU 8BIT 4KB FLASH 20TSSOP | |
| ATTINY167-A15XD | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| ATTINY167-A15XZ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| ATTINY261-15XD | IC MCU 8BIT 2KB FLASH 20TSSOP | |
| ATTINY261-15XZ | IC MCU 8BIT 2KB FLASH 20TSSOP | |
| ATTINY461-15XD | IC MCU 8BIT 4KB FLASH 20TSSOP | |
| ATTINY461-15XZ | IC MCU 8BIT 4KB FLASH 20TSSOP | |
| ATTINY861-15XD | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| ATTINY861-15XZ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| ATTINY87-A15XZ | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| ATTINY87-A15XD | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| ATTINY1634-15XZ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| MC908QC16MDSE | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| MC908QC16VDSE | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| MC908QC8CDSE | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| MC908QC8MDSE | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| MC908QC8VDSE | IC MCU 8BIT 8KB FLASH 20TSSOP | |
| MC908QC16MDSER | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| MC9S08SL16CTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | |
| MC9S08SH32VTJ | IC MCU 8BIT 32KB FLASH 20TSSOP |
منتوج وصف
تفاصيل المنتج
لمحة عامة عن الجهاز
أعضاء MC9S08SH8 من عائلة HCS08 منخفضة التكلفة عالية الأداء من وحدات التحكم الدقيقة 8 بت (MCU).تستخدم جميع وحدات MCU في العائلة النواة HCS08 المحسنة وتتوفر مع مجموعة متنوعة من الوحدات، وأحجام الذاكرة، وأنواع الذاكرة، وأنواع الحزم.
MC9S08SH8 الخصائص
وحدة المعالجة المركزية (CPU) 8-بيت HCS08• 40 ميغاهرتز HCS08 وحدة المعالجة المركزية
• مجموعة تعليمات HC08 مع إضافة تعليمات BGND
• دعم ما يصل إلى 32 مصدر انقطاع / إعادة تعيين
الذاكرة على الشريحة
• قراءة / برنامج / مسح فلاش على الجهد التشغيلي الكامل ودرجة الحرارة• ذاكرة الوصول العشوائي
أساليب توفير الطاقة
• وضعين لإيقاف طاقة منخفضة جداً• وضع الانتظار منخفض الطاقة
• انقطاع في الوقت الحقيقي للطاقة المنخفضة جداً للاستخدام في التشغيل والانتظار والتوقف
خيارات مصدر الساعة
• أوسيلاتور (XOSC) أوسيلاتور بيرس بقيادة الحلقة؛ نطاق الرنين الكريستالي أو السيراميكي من 31.25 كيه هرتز إلى 38.4 كيه هرتز أو 1 ميه ز إلى 16 ميه هرتز• مصدر الساعة الداخلي (ICS) وحدة مصدر الساعة الداخلية التي تحتوي على حلقة مقفل التردد (FLL) التي يتم التحكم فيها بواسطة مرجع داخلي أو خارجي ؛ يسمح تحديد الدقة للمرجع الداخلي بـ 0.2 ٪ دقة و 2 ٪ انحراف على درجة الحرارة والجهد؛ يدعم ترددات الحافلات من 2 ميغاهرتز إلى 20 ميغاهرتز.
حماية النظام
• جهاز الكمبيوتر المراقب يعمل بشكل صحيح (COP) إعادة تعيين مع خيار لتشغيل من مصدر ساعة داخلية مكرسة 1 كيلو هرتز أو ساعة حافلة• الكشف عن الجهد المنخفض مع إعادة تعيين أو قطع؛ نقاط الخروج القابلة للاختيار
• اكتشاف رمز تشغيل غير قانوني مع إعادة تعيين
• اكتشاف عنوان غير قانوني مع إعادة تعيين
• حماية حجب فلاش
دعم التنمية
• واجهة تحديد الأخطاء الخلفية ذات سلك واحد• قدرة نقطة انقطاع للسماح بتعيين نقطة انقطاع واحدة أثناء تحديد الأخطاء داخل الدائرة (بالإضافة إلى نقطتين أخرى في وحدة تحديد الأخطاء على الشريحة)
• وحدة إصلاح الأخطاء على الشريحة، في محاكاة الدائرة (ICE) تحتوي على مقارنين وتسعة أوضاع محفزة. ثمانية FIFO عميقة لتخزين عنوان تغيير التدفق وبيانات الحدث فقط.وحدة تحرير الأخطاء تدعم كل من علامة وقوة نقاط انقطاع.
(مواصلة...)
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | فريسكال / N✖P |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | S08 |
| المنتج | وحدة التداول |
| التعبئة | التعبئة البديلة للأنابيب |
| وحدة الوزن | 0.002871 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 20-TSSOP (0.173، 4.40mm العرض) |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| حزمة الجهاز | 20-TSSOP |
| عدد الـ I-O | 17 إدخال/خروج |
| السرعة | 40 ميغاهرتز |
| حجم EEPROM | - |
| المعالج الأساسي | S08 |
| حجم الـ RAM | 512 × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | LVD، POR، PWM، WDT |
| الاتصال | I2C، LIN، SCI، SPI |
| الجهد المُقدّم: Vcc-Vdd | 2.7 فولت ~ 5.5 فولت |
| حجم القلب | 8-بيت |
| حجم ذاكرة البرنامج | 8 كيلوبايت (8 كيلوبايت × 8) |
| محولات البيانات | A/D 12x10b |
| نوع المذبذب | الداخلية |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| فولتاج التشغيل | 5.5 فولت |
| نوع الواجهة | I2C SCI SPI |
| النواة | S08 |
| سلسلة المعالجات | MC9S08 |
| عرض حافلة البيانات | 8 بتات |
| فولتاج الإمداد - أقصى | 5.5 فولت |
| فولتاج التغذية - دقيقة | 2.7 فولت |
| الحزمة | TSSOP-20 |
| الحد الأقصى للتردد | 40 ميغاهرتز |
| عدد قنوات ADC | 12 قناة ADC |
| المدخلات/المخرجات | 17 إدخال/خروج |
| حجم ذاكرة البيانات | 512 ب |
| عدد العدادات | 2 ساعة |
| القرارات المتعلقة بـ ADC | 10 بـيت |
| مفر | أشباه الموصلات الحرة |
| الحزمة | الحمولة |
| حالة المنتج | نشط |
| الاتصال | I2C LINbus SCI SPI |
| الأجهزة الطرفية | LVD POR PWM WDT |
| عدد الـ I-O | 17 |
| نوع ذاكرة البرنامج | (فلاش) |
| الجهد المُقدّم: Vcc-Vdd | 2.7 فولت ~ 5.5 فولت |
| نوع التثبيت | جبل السطح |
| الحزمة | 20-TSSOP (0.173" 4.40mm العرض) |
| رقم المنتج الأساسي | MC9S08 |
| مفر | إن إكس بي أمريكا إينك |
| الحزمة | أنبوب |
الوصف
MCU 8-bit S08 CISC 8KB فلاش 3.3V/5V 20-Pin TSSOP Tube
8-بيت ميكروتحكمات - MCU 9S08 UC W / 8K 0.25UM SGF
المنتجات الموصى بها
