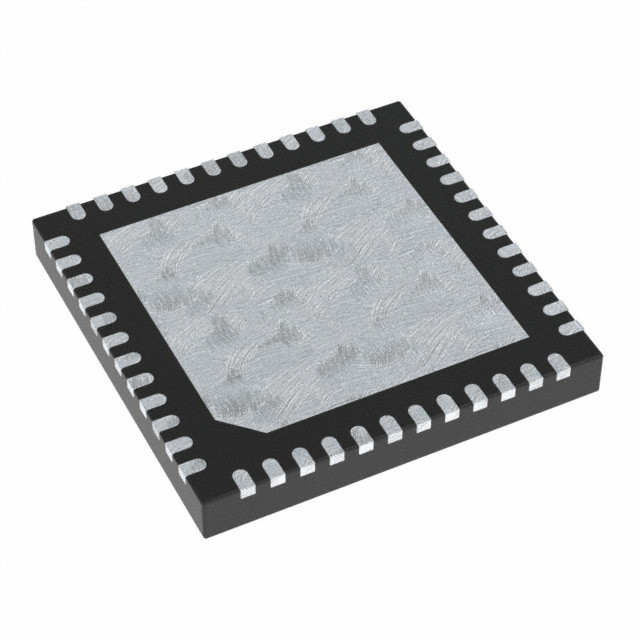

ATSAMD21G18A-MUT IC MCU 32BIT 256KB FLASH 48QFN تكنولوجيا الرقاقة الدقيقة

الوصف

SAM D21 / DA1 هي سلسلة من الحواسيب الدقيقة منخفضة الطاقة باستخدام معالج Arm® Cortex®-M0 + 32 بت ، وتتراوح من 32 دبوسًا إلى 64 دبوسًا مع ما يصل إلى 256 KB من Flash و 32 KB من SRAM.يعمل SAM D21/DA1 على تردد أقصاه 48 ميغاهرتز ويصل إلى 2.46 CoreMark/MHz. تم تصميمها للهجرة البسيطة والبديهية مع وحدات الطرفية متطابقة، رمز متوافق مع هكس، خريطة عنوان خطية متطابقة،وتحديد مسارات هجرة متوافقة بين جميع الأجهزة في سلسلة المنتجاتتتضمن جميع الأجهزة أجهزة محيطية ذكية ومرنة، ونظام الأحداث للإشارة بين الأجهزة المحيطية، ودعم أزرار اللمس السعة، والمسحب، وواجهات مستخدم العجلة.

الخصائص

• معالج
(أرمل)
القشرة
-M0+ CPU تعمل بسرعة تصل إلى 48 ميغاهرتز
• مضاعف أجهزة دورة واحدة
• محفظة التتبع الدقيقة (MTB)
• الذكريات
4/2/1/0.5 KB قسم فلاش القراءة والكتابة (RWWEE) (غير متوفر على أجهزة 256 KB)
256/128/64/32/16 كيلوبايت فلاش قابل للبرمجة الذاتية داخل النظام
32/16/8/4 KB ذاكرة SRAM
• النظام
إعادة تشغيل الكهرباء (POR) واكتشاف البروون أوت (BOD)
خيارات الساعة الداخلية والخارجية مع الحلقة الرقمية الموقوفة على التردد 48 ميغا هرتز (DFLL48M) والحلقة الرقمية الموقوفة على المرحلة من 48 ميغا هرتز إلى 96 ميغا هرتز (FDPLL96M)
جهاز التحكم بالانقطاع الخارجي (EIC)
16 انقطاع خارجي
‬ انقطاع واحد غير قابلة للتغطية (NMI)
- واجهة برمجة واختبار وإصلاح الأخطاء (SWD)
• طاقة منخفضة
وضعية النوم
أجهزة المشي أثناء النوم
• الأجهزة الطرفية
- 12 قناة حاسوب وصول مباشر للذاكرة (DMAC)
نظام الأحداث 12 قناة
حتى خمسة من أجهزة توقيت/عدادات 16 بت (TC) ، يمكن تكوينها على إما:
• واحد 16 بت TC مع قناتين مقارنة / التقاط
• واحد 8-بيت TC مع قناتين مقارنة / التقاط
• واحد 32 بت TC مع اثنين من قنوات المقارنة / التقاط، باستخدام اثنين من TCs
حتى أربعة 24 بت توقيت / العدادات للتحكم (TCC) ، مع وظائف موسعة:
• ما يصل إلى أربع قنوات مقارنة مع خروج تكملة اختيارية
• توليد نمط تعديل عرض النبض المتزامن (PWM) عبر دبوس الموانئ
• حماية الخطأ الحتمية، والانحلال السريع والوقت الميت القابل للتكوين بين الإخراجات التكميلية
• التخفيف الذي يزيد من الدقة بنسبة تصل إلى 5 بت وتقليل خطأ الكم
قنوات PWM باستخدام أجهزة TC و TCC:
• ما يصل إلى ثمانية قنوات PWM على كل TCC 24 بت
• ما يصل إلى قناتين PWM على كل TCC 16 بت
• ما يصل إلى قناتين PWM على كل 16 بت TC
عداد الوقت الحقيقي (RTC) 32 بت مع وظيفة الساعة / التقويم
معدل توقيت الكلب المراقب (WDT)
مولد CRC-32
واجهة واحدة ذات سرعة كاملة (12 ميجابايت في الثانية) للحافلة المتسلسلة العالمية (USB) 2.0
• وظيفة المضيف والجهاز المدمجة
• ثمانية نقاط نهاية
- ما يصل إلى ستة واجهات اتصال متسلسلة (SERCOM) ، يمكن تكوين كل منها للعمل على إما:
• USART مع تشكيل full-duplex و single-wire half-duplex
• I2C تصل إلى 3.4 ميغاهرتز
• SPI
• عميل لين
واجهة واحدة ذات قناين اثنين للصوت (I2S)
- محول واحد من 12 بت و 350 كيلوبايت في الثانية (ADC) مع 20 قناة
• المدخلات التفاضلية والوحيدة النهاية
• 1/2x إلى 16x مرحلة مكاسب قابلة للبرمجة
• تعويضات آلية لخطأ التكافؤ والكسب
• الإفراط في أخذ العينات وتقليص الأجهزة لدعم دقة 13، 14، 15 أو 16 بت
محول رقمي إلى تشبيه (DAC)
ما يصل إلى أربعة مقارنات التناظرية (AC) مع وظيفة مقارنة النافذة
جهاز التحكم باللمس المحيطي (PTC)
• حتى 256 قناة لمسة سعة و استشعار القرب
• الدخول والخروج
ما يصل إلى 52 دبوس إدخال / إخراج قابل للبرمجة
• المؤهلات
سم D21 AEC-Q100 الدرجة 1 (-40 درجة مئوية إلى 125 درجة مئوية)
‬ SAM DA1 AEC-Q100 الدرجة 2 (-40C إلى 105C)
• متوافق مع SAM D20
• الحزم
️ TQFP، QFN، UFBGA ذو 64 دبوس
️ TQFP 48 نقطة، QFN
45 دبوس WLCSP
35 دبوس WLCSP
️ TQFP، QFN ذو 32 دبوس
• فولتاج العمل
SAM D21: 1.62 فولت 3.63 فولت
SAM DA1: 2.7V - 3.63V
