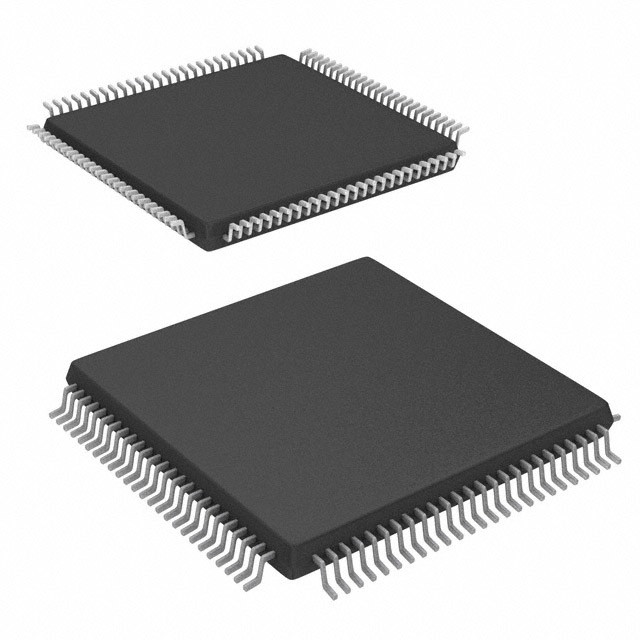

CY8C5668AXI-LP010 IC MCU 32BIT 256KB FLASH 100TQFP تقنيات Infineon

الوصف العام

مع مجموعة فريدة من الكتل القابلة للتكوين ، يعد PSoC® 5 حلًا حقيقيًا على مستوى النظام يوفر وظائف MCU والذاكرة والتناظرية والرقمية في شريحة واحدة.عائلة CY8C52 تقدم طريقة حديثة لاكتساب الإشارة، ومعالجة الإشارات والتحكم بدقة عالية، وعرض النطاق الترددي العالي، ومرونة عالية. تمتد القدرة التناظرية على نطاق واسع من الأزواج الحرارية (القريبة من الجهد المستمر) إلى إشارات بالموجات فوق الصوتية.يمكن لعائلة CY8C52 التعامل مع عشرات قنوات جمع البيانات والمداخلات التناظرية على كل دبوس GPIO. عائلة CY8C52 هي أيضا نظام رقمي قابل للتكوين عالي الأداء مع بعض أرقام الأجزاء بما في ذلك واجهات مثل USB و multi-master I2C و CAN. بالإضافة إلى واجهات الاتصال ،عائلة CY8C52 لديها مجموعة منطقية سهلة التكوين، التوجيه المرن لجميع دبوس الإدخال / الإخراج ، وبرنامج ARM® CortexTM-M3 ذو أداء عالي.يمكن للمصممين بسهولة إنشاء تصاميم مستوى النظام باستخدام مكتبة غنية من المكونات المسبقة البناء والبدائيات البولية باستخدام PSoC® CreatorTM، أداة إدخال التصميم المخططية الهرمية.توفر عائلة CY8C52 فرصًا لا مثيل لها لدمج المواد التناظرية والرقمية مع استيعاب تغييرات التصميم في اللحظة الأخيرة بسهولة من خلال تحديثات برنامج ثابت بسيطة.

الخصائص

■ 32 بت ARM Cortex-M3 CPU
□ التشغيل المتردد إلى 40 ميغاهرتز
□ ذاكرة برنامج فلاش، تصل إلى 256 كيلوبايت، 100,000 دورة كتابة، احتفاظ لمدة 20 عاما، العديد من ميزات الأمان
□ ما يصل إلى 64 كيلوبايت من ذاكرة SRAM
□ ذاكرة EEPROM بـ 2 كيلوبايت، 1 مليون دورة، احتفاظ لمدة 20 سنة
□ 24 قناة DMA مع وصول حافلة AHB متعددة الطبقات
• وصفيات وأولويات قابلة للبرمجة
• دعم نقل 32 بت بسعة النطاق الترددي العالية
■ الجهد المنخفض، الطاقة المنخفضة للغاية
مجموعة واسعة من فولتشات العمل: 0.5 فولت إلى 5.5 فولت
□ جهاز تحكم عالية الكفاءة من 0.5 فولت مدخل إلى 1.8 فولت إلى 5.0 فولت خروج
□ 2 mA عند 6 ميگاهرتز
□ أنماط طاقة منخفضة بما في ذلك:
• وضع التخدير 300 nA مع احتفاظ ذاكرة الذاكرة العشوائية و LVD
• وضع النوم 2 μA مع ساعة الوقت الحقيقي وإعادة تعيين الجهد المنخفض
■ نظام إدخال/إخراج متعدد الاستخدامات
□ 28 إلى 72 إدخال/خروج (62 GPIO، 8 SIO، 2 USBIO[1])
□ أي GPIO إلى أي رقمية أو التناظرية التوجيه الطرفي
□ محرك تشغيل LCD المباشر من أي GPIO ، يصل إلى 46 × 16 قطعة [1]
□ فولتات الواجهة I/O من 1.2 فولت إلى 5.5 فولت، تصل إلى 4 مجالات
□ IRQ المستقل القابل للتغطية على أي دبوس أو منفذ
□ مدخلات TTL من Schmitt
□ جميع GPIO قابلة للتكوين على أنها منفذ مفتوح عالية / منخفضة ، سحب / أسفل ، High-Z أو قوة قوية
□ حالة دبوس GPIO قابلة للتكوين في حالة التشغيل عند إعادة التعيين (POR)
□ 25 mA غرق على SIO
■ أجهزة الطرفية الرقمية
□ 20 إلى 24 كتلة رقمية عالمية قابلة للبرمجة تستند إلى PLD
□ كامل CAN 2.0b 16 RX ، 8 TX العازلات [1]
□ Full-Speed (FS) USB 2.0 12 Mbps باستخدام مذبذب داخلي [1]
□ أربعة أجهزة مؤقتة قابلة للتكوين بـ16 بت، وعداد، ووحدات PWM
□ مكتبة أجهزة الطرفية القياسية
• أجهزة توقيت 8، 16، 24، و 32 بت، وعدادات، و PWMs
• SPI، UART، I2C
• العديد من المنتجات الأخرى المتوفرة في الكتالوج
□ مكتبة أجهزة الطرفية المتقدمة
• فحص الإفراط الدوري (CRC)
• مولد تسلسل عشوائي مزيف (PRS)
• حافلة لين 2.0
• مكشف التربيع
■ أجهزة الطرفية التناظرية (1.71V ≤ Vdda ≤ 5.5V)
□ 1.024 فولت ± 0.1% مرجعية الجهد الداخلي عبر -40°C إلى +85°C (14 ppm/°C)
□ SAR ADC ، 12 بت في 1 Msps [1]
□ مقارنتان مع وقت استجابة 75 ثانية
■ البرمجة، تحديد الأخطاء، وتتبع
□ JTAG (4 سلك) ، Serial Wire Debug (SWD) (2 سلك) ، Single Wire Viewer (SWV) ، وواجهات TRACEPORT
□ قشرة الدماغ-M3 فلاش البقع والنقطة الانقطاعية (FPB)
□ قشرة الدماغ-M3 المتضمنة تتبع ماكروسيل TM (ETM TM) يولد تدفق تتبع التعليمات.
□ قشرة الدماغ-M3 مراقبة البيانات وتتبع (DWT) تولد معلومات تتبع البيانات
□ يمكن استخدام Cortex-M3 Instrumentation Trace Macrocell (ITM) لتحديد الأخطاء على غرار الطباعة
□ تتواصل وحدات DWT و ETM و ITM مع أنظمة إصلاح الأخطاء والتتبع خارج الشريحة عبر SWV أو TRACEPORT
□ البرمجة التي يتم تحميلها بواسطة I2C و SPI و UART و USB و واجهات أخرى
■ دقة، ساعة قابلة للبرمجة
□ أوسيلاتور داخلي من 1 إلى 72 ميغاهرتز ± 1٪ (على نطاق كامل من درجة الحرارة والجهد) مع PLL
□ مذبذب بلوري من 4 إلى 33 ميغا هرتز لتحقيق دقة PPM
□ إنتاج ساعة PLL الداخلية تصل إلى 40 ميغاهرتز
□ أوسيلاتور كريستال الساعة 32.768 كيلو هرتز
□ أوسيلاتور داخلي ذو طاقة منخفضة عند 1 كيلو هرتز، 100 كيلو هرتز
■ درجة الحرارة والتعبئة
□ -40°C إلى +85°C درجة حرارة صناعية
□ خيارات حزمة TQFP ذات 48 دبوسًا ، و 68 دبوسًا QFN ، و 100 دبوسًا
