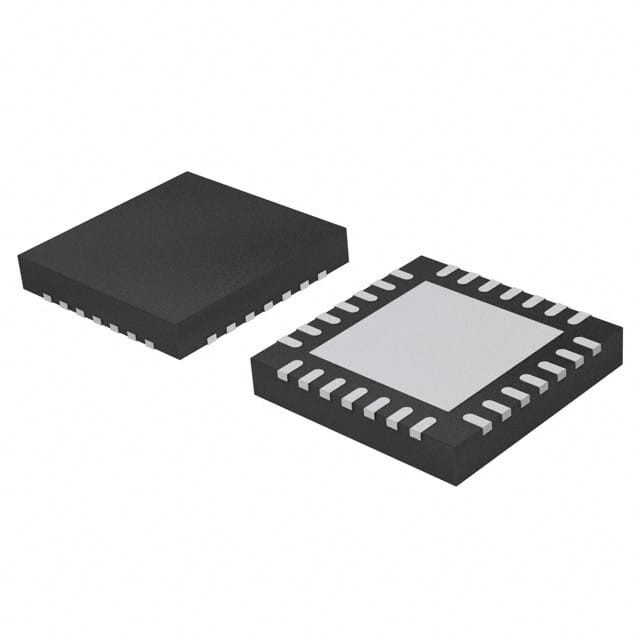

Z8F0431QJ020SG IC MCU 8BIT 4KB FLASH 28QFN زيلوج
| اسم العلامة التجارية | Zilog |
|---|---|
| رقم الموديل | Z8F0431QJ020SG |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | eZ8 | حجم اللب | 8 بت |
|---|---|---|---|
| السرعة | 20 ميجا هرتز | الاتصال | - |
| ملحقات | كشف / إعادة ضبط اللون البني ، LED ، POR ، PWM ، WDT | عدد I / O | 25 |
| حجم ذاكرة البرنامج | 4 كيلو بايت (4 كيلو × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 256 × 8 |
| الجهد - العرض (Vcc / Vdd) | 2.7 فولت ~ 3.6 فولت | محولات البيانات | - |
| نوع المذبذب | داخلي | درجة حرارة العمل | 0°C ~ 70°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 28- VQFN |
| حزمة أجهزة المورد | - |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| Z8F0431QJ020SG | IC MCU 8BIT 4KB FLASH 28QFN | |
| Z8F0431QJ020EG | IC MCU 8BIT 4KB FLASH 28QFN | |
| Z8F0231QJ020SG | IC MCU 8BIT 2KB FLASH 28QFN | |
| Z8F0231QJ020EG | IC MCU 8BIT 2KB FLASH 28QFN | |
| Z8F0131QJ020EG | IC MCU 8BIT 1KB FLASH 28QFN | |
| Z8F0831QJ020SG | IC MCU 8BIT 8KB FLASH 28QFN | |
| Z8F0831QJ020EG | IC MCU 8BIT 8KB FLASH 28QFN | |
| Z8F0130QJ020SG | IC MCU 8BIT 1KB FLASH 28QFN | |
| Z8F0230QJ020SG | IC MCU 8BIT 2KB FLASH 28QFN | |
| Z8F0130QJ020EG | IC MCU 8BIT 1KB FLASH 28QFN | |
| Z8F0230QJ020EG | IC MCU 8BIT 2KB FLASH 28QFN | |
| Z8F0430QJ020SG | IC MCU 8BIT 4KB FLASH 28QFN | |
| Z8F0430QJ020EG | IC MCU 8BIT 4KB FLASH 28QFN | |
| Z8F0830QJ020SG | IC MCU 8BIT 8KB FLASH 28QFN | |
| Z8F0830QJ020EG | IC MCU 8BIT 8KB FLASH 28QFN | |
| Z8F1233QJ020EG | IC MCU 8BIT 12KB FLASH 28QFN | |
| Z8F0131QJ020SG | IC MCU 8BIT 1KB FLASH 28QFN | |
| Z8F1232QJ020EG | IC MCU 8BIT 12KB FLASH 28QFN | |
| Z8F1233QJ020SG | IC MCU 8BIT 12KB FLASH 28QFN | |
| Z8F1232QJ020SG | IC MCU 8BIT 12KB FLASH 28QFN |
منتوج وصف
تفاصيل المنتج
نظرة عامة
زيلوج Z8 Encore! عائلة MCU من المنتجات هي الأولى في خط من منتجات زيلوج لمراقبة صغيرة تستند إلى وحدة المعالجة المركزية eZ8 ذات 8 بتات. زيلوج Z8 Encore!منتجات سلسلة XP F082A توسع على خط زيلوغ المكثف من ميكروكونترولرات 8 بتتتيح قدرة البرمجة في الدائرة الفلاشية وقت تطوير أسرع وتغييرات البرامج في الميدان. ومتوافقة مع تعليمات Z8 الحالية.المجموعة الطرفية الغنية من Z8 Encore! سلسلة XP F082A تجعلها مناسبة لمجموعة متنوعة من التطبيقات بما في ذلك التحكم في المحركات وأنظمة الأمن والأجهزة المنزلية والأجهزة الإلكترونية الشخصية وأجهزة الاستشعار.
الخصائص
تشمل الميزات الرئيسية لمنتجات سلسلة Z8 Encore! XP F082A:• وحدة المعالجة المركزية 20 ميغا هرتز eZ8
• ذاكرة فلاش 1 كيلوبايت، 2 كيلوبايت، 4 كيلوبايت، أو 8 كيلوبايت مع قدرة البرمجة في الدائرة
• 256 ب، 512 ب، أو 1 كيلوبايت من ذاكرة الذاكرة
• ما يصل إلى 128B تخزين البيانات غير المتطايرة (NVDS)
• مذبذب دقيق داخلي تم تعديله إلى دقة ± 1 ٪
• مذبذب كريستالي خارجي، يعمل حتى 20 ميگاهرتز
• تحويل 8 قنوات و 10 بتات من التناظرية إلى الرقمية (ADC)
• جهاز استشعار درجة الحرارة الاختياري على الشريحة
• مقارنة التناظرية على الشريحة
• مكبر تشغيل منخفض الطاقة اختياري على الشريحة (LPO)
• UART المزدوج الكامل
• يمكن تكوين مولد معدل البود UART (BRG) واستخدامه كمؤقت أساسي 16 بت
• مشفرات / مكشفات تحت الحمراء متوافقة مع جمعية البيانات تحت الحمراء (IrDA) ، متكاملة
مع UART
• اثنين من أجهزة توقيت 16 بت مع إمكانية التقاط المقارنة و PWM
• مؤقت مراقب (WDT) مع مذبذب RC داخلي مخصص
• ما يصل إلى 20 انقطاعًا متجهًا
• من 6 إلى 25 دبوس إدخال/إخراج اعتمادا على الحزمة
• ما يصل إلى ثلاثة عشر دبوس إدخال متسامح مع 5 V
• ما يصل إلى 8 منافذ قادرة على محرك LED المباشر دون الحاجة إلى المقاومة الحد الحالية
• جهاز تحليل الأخطاء الموجود على الشريحة (OCD)
• حماية الجهد البني الخارجي (VBO)
• كشف بطارية منخفضة البرمجة (LVD) (أجهزة 8 دبوس فقط)
• إشارات الجهد الدقيقة المتوفرة لـ ADC ، المقارن ،
VBO و LVD
• إعادة تشغيل الكهرباء (POR)
• فولتاج تشغيل من 2.7 فولت إلى 3.6 فولت
• حزم من 8، 20 و 28 دبوس
• 0°C إلى +70°C و ¥40°C إلى +105°C لمجموعات درجات الحرارة التشغيلية
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | زيلوج |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | مرة أخرى! |
| التعبئة | الصندوق |
| وحدة الوزن | 0.002497 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الاسم التجاري | Z8 ENCORE |
| الحزمة | 28-VQFN |
| درجة حرارة العمل | 0°C ~ 70°C (TA) |
| حزمة الجهاز | * |
| عدد الـ I-O | 25 إدخال/خروج |
| السرعة | 20 ميغاهرتز |
| حجم EEPROM | - |
| المعالج الأساسي | eZ8 |
| حجم الـ RAM | 256 × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | الكشف/إعادة الإعداد البني، LED، POR، PWM، WDT |
| الاتصال | - |
| الجهد المُقدّم: Vcc-Vdd | 2.7 فولت ~ 3.6 فولت |
| حجم القلب | 8-بيت |
| حجم ذاكرة البرنامج | 4KB (4K x 8) |
| محولات البيانات | - |
| نوع المذبذب | الداخلية |
| درجة حرارة العمل القصوى | + 70 درجة مئوية |
| نطاق درجة حرارة التشغيل | 0 سي |
| فولتاج التشغيل | 2.7 فولت إلى 3.6 فولت |
| النواة | eZ8 |
| عرض حافلة البيانات | 8 بتات |
| فولتاج الإمداد - أقصى | 3.6 فولت |
| فولتاج التغذية - دقيقة | 2.7 فولت |
| الحزمة | QFN-28 |
| الحد الأقصى للتردد | 20 ميغاهرتز |
| المدخلات/المخرجات | 25 إدخال/خروج |
| حجم ذاكرة البيانات | 256 ب |
| عدد العدادات | 2 ساعة |
| القرارات المتعلقة بـ ADC | لا يوجد ADC |
الوصف
eZ8 Encore!? ميكروسيترلر IC 8-Bit 20MHz 4KB (4K x 8) فلاش
8-بيت ميكروسيترولرز - MCU 4K NO ADC NVDS
