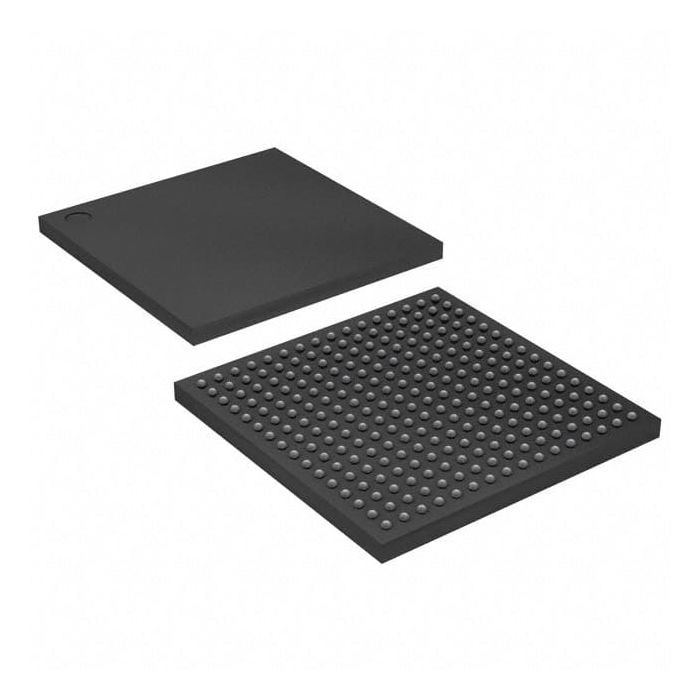

1.15V-1.25V FPGA الدوائر المتكاملة EP4CE6F17C8N 179 I / O 256FBGA Intel

وصف EP4CE6F17C8N

توسع عائلة أجهزة Altera Cyclone® IV FPGA الجديدة من ريادة سلسلة Cyclone FPGA في توفير FPGAs الأقل تكلفة والأقل قدرة في السوق ، الآن مع متغير جهاز الإرسال والاستقبال.تستهدف أجهزة Cyclone IV التطبيقات عالية الحجم والحساسة للتكلفة ، مما يمكّن مصممي النظام من تلبية متطلبات النطاق الترددي المتزايدة مع خفض التكاليف.

ميزات EP4CE6F17C8N

■ قماش FPGA منخفض التكلفة ومنخفض الطاقة:
■ 6K إلى 150K عناصر منطقية
■ ما يصل إلى 6.3 ميجا بايت من الذاكرة المدمجة
■ ما يصل إلى 360 18 × 18 مضاعفًا لمعالجة التطبيقات المكثفة DSP
■ تطبيقات تجسير البروتوكول لأقل من 1.5 واط من إجمالي الطاقة
■ توفر أجهزة Cyclone IV GX ما يصل إلى ثمانية أجهزة إرسال واستقبال عالية السرعة توفر:
■ معدلات بيانات تصل إلى 3.125 جيجابت في الثانية
■ جهاز تشفير / وحدة فك ترميز 8B / 10B
■ مرفق وسائط مادية 8 بت أو 10 بت (PMA) بواجهة طبقة فرعية للتشفير المادي (PCS)
■ جهاز تسلسل البايت / جهاز إلغاء التسلسل (SERDES)
■ تقويم الكلمات
■ معدل مطابقة FIFO
■ TX bit slipper لواجهة الراديو العامة العامة (CPRI)
■ الخمول الكهربائي
■ إعادة التكوين الديناميكي للقناة يسمح لك بتغيير معدلات البيانات والبروتوكولات أثناء التنقل
■ معادلة ثابتة والتشديد المسبق من أجل سلامة فائقة للإشارة
■ 150 ميغاواط لكل قناة استهلاك الطاقة
■ هيكل مرن لتسجيل الوقت لدعم بروتوكولات متعددة في كتلة واحدة لجهاز الإرسال والاستقبال
■ توفر أجهزة Cyclone IV GX IP ثابتًا مخصصًا لـ PCI Express (PIPE) (PCIe) Gen 1:
■ × 1 ، × 2 ، و × 4 تكوينات حارة
■ تكوينات نقطة النهاية وجذر المنفذ
■ حمولة تصل إلى 256 بايت
■ قناة افتراضية واحدة
■ 2 كيلوبايت إعادة المحاولة المخزن المؤقت
■ 4 كيلو بايت استقبال عازلة (Rx)
■ توفر أجهزة Cyclone IV GX نطاقًا واسعًا من دعم البروتوكول:
■ PCIe (PIPE) Gen 1 × 1 و × 2 و × 4 (2.5 جيجابت في الثانية)
■ جيجابت إيثرنت (1.25 جيجابت في الثانية)
■ CPRI (حتى 3.072 جيجابت في الثانية)
■ XAUI (3.125 جيجابت في الثانية)
■ واجهة رقمية تسلسلية ثلاثية المعدل (SDI) (تصل إلى 2.97 جيجابت في الثانية)
■ Serial RapidIO (3.125 جيجابت في الثانية)
■ الوضع الأساسي (حتى 3.125 جيجابت في الثانية)
■ V-by-One (حتى 3.0 جيجابت في الثانية)
■ منفذ DisplayPort (2.7 جيجابت في الثانية)
■ مرفق التكنولوجيا المتقدمة التسلسلية (SATA) (حتى 3.0 جيجابت في الثانية)
■ OBSAI (حتى 3.072 جيجابت في الثانية)
■ ما يصل إلى 532 مستخدم I / Os
■ واجهات LVDS بجهاز إرسال يصل إلى 840 ميجابت في الثانية (Tx) و 875 ميجابت في الثانية Rx
■ دعم واجهات DDR2 SDRAM حتى 200 ميجا هرتز
■ دعم QDRII SRAM و DDR SDRAM حتى 167 ميجاهرتز
■ ما يصل إلى ثماني حلقات مقفلة الطور (PLLs) لكل جهاز
■ متوفر في درجات الحرارة التجارية والصناعية
