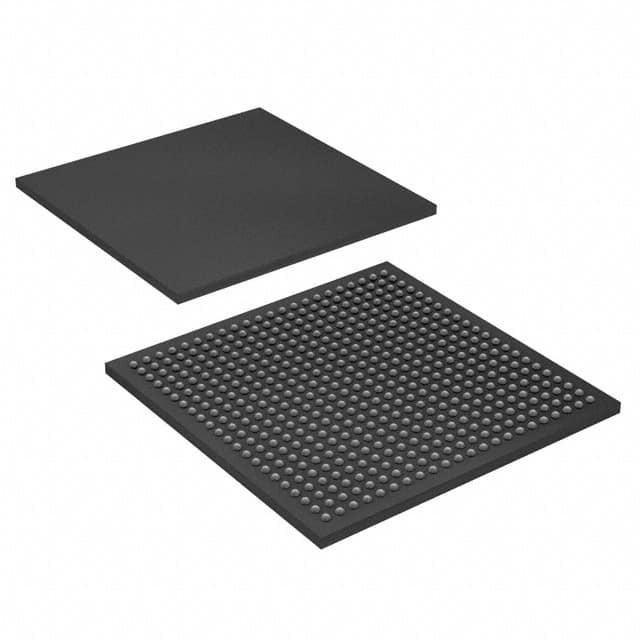

رقاقة FPGA عملية متعددة الأغراض ، XC6SLX75-3CSG484I IC في الدائرة الكهربائية

XC6SLX75-3CSG484I الوصف

توفر عائلة Spartan®-6 إمكانات رائدة لتكامل الأنظمة بأقل تكلفة إجمالية للتطبيقات كبيرة الحجم.توفر العائلة المكونة من ثلاثة عشر فردًا كثافات موسعة تتراوح من 3840 إلى 147443 خلية منطقية ، مع نصف استهلاك الطاقة للعائلات المتقشف السابقة ، واتصال أسرع وأكثر شمولاً.مبنية على تقنية معالجة نحاسية منخفضة الطاقة 45 نانومتر توفر التوازن الأمثل للتكلفة والقوة والأداء ، تقدم عائلة Spartan-6 جدول بحث ذو 6 مدخلات (LUT) جديد وأكثر كفاءة وسجلاً مزدوجًا (LUT) مجموعة غنية من الكتل المضمنة على مستوى النظام.يتضمن ذلك 18 كيلو بايت (2 × 9 كيلو بايت) كتلة ذاكرة الوصول العشوائي ، وشرائح DSP48A1 من الجيل الثاني ، ووحدات تحكم ذاكرة SDRAM ، وكتل إدارة الساعة ذات الوضع المختلط المحسّن ، وتقنية ™ SelectIO ، وكتل الإرسال والاستقبال التسلسلي عالية السرعة المحسنة للطاقة ، وكتل نقطة النهاية المتوافقة مع PCI Express ، أوضاع متقدمة لإدارة الطاقة على مستوى النظام وخيارات تكوين الاكتشاف التلقائي وأمن IP المحسن مع AES وحماية الحمض النووي للجهاز.توفر هذه الميزات بديلاً منخفض التكلفة قابل للبرمجة لمنتجات ASIC المخصصة مع سهولة غير مسبوقة في الاستخدام.تقدم Spartan-6 FPGAs أفضل حل للتصاميم المنطقية كبيرة الحجم وتصميمات DSP الموجهة للمستهلكين والتطبيقات المضمنة الحساسة من حيث التكلفة.Spartan-6 FPGAs هي أساس السيليكون القابل للبرمجة لمنصات التصميم المستهدفة التي تقدم برامج متكاملة ومكونات الأجهزة التي تمكن المصممين من التركيز على الابتكار بمجرد بدء دورة التطوير الخاصة بهم.

ميزات XC6SLX75-3CSG484I

• عائلة سبارتان 6:
• Spartan-6 LX FPGA: تم تحسين المنطق
• Spartan-6 LXT FPGA: اتصال تسلسلي عالي السرعة
• مصمم بتكلفة منخفضة
• كتل متكاملة متعددة فعالة
• الاختيار الأمثل لمعايير الإدخال / الإخراج
• وسادات متداخلة
• عبوات بلاستيكية كبيرة الحجم مربوطة بالأسلاك
• قوة ثابتة وديناميكية منخفضة
• عملية 45 نانومتر محسّنة للتكلفة والطاقة المنخفضة
• إسبات وضع خفض الطاقة لصفر الطاقة
• يحافظ وضع الإيقاف المؤقت على الحالة والتكوين مع
متعدد دبوس الاستيقاظ ، وتحسين التحكم
• جهد قلب منخفض الطاقة 1.0 فولت (LX FPGAs ، -1L فقط)
• جهد قلب 1.2 فولت عالي الأداء (LX و LXT
درجات سرعة FPGA و -2 و -3 و -4)
• بنوك واجهة SelectIO ™ متعددة الفولتية ومعايير متعددة
• معدل نقل بيانات يصل إلى 1،050 ميجا بايت / ثانية لكل إدخال / إخراج تفاضلي
• محرك إخراج قابل للتحديد ، حتى 24 مللي أمبير لكل دبوس
• معايير وبروتوكولات 3.3V إلى 1.2VI / O
• واجهات ذاكرة HSTL و SSTL منخفضة التكلفة
• الامتثال للتبديل السريع
• تعديل معدلات الإدخال / الإخراج لتحسين سلامة الإشارة
• أجهزة الإرسال والاستقبال التسلسلية GTP عالية السرعة في LXT FPGAs
• ما يصل إلى 3.125 جيجابت / ثانية
• واجهات عالية السرعة بما في ذلك: Serial ATA و Aurora و
1G Ethernet و PCI Express و OBSAI و CPRI و EPON و GPON و DisplayPort و XAUI
• كتلة نقطة النهاية المتكاملة لتصميمات PCI Express (LXT)
• دعم تقنية PCI® منخفضة التكلفة المتوافقة مع مواصفات 33 ميجاهرتز و 32 و 64 بت.
• شرائح DSP48A1 فعالة
• معالجة حسابية ومعالجة إشارات عالية الأداء
• مُضاعِف سريع 18 × 18 ومجمع 48 بت
• القدرة على خطوط الأنابيب والتتالي
• قبل adder لمساعدة تطبيقات التصفية
