ADAU1701JSTZ شرائح الدوائر المتكاملة AUDIO PROC 2ADC / 4DAC 48-LQFP
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | ADAU1701JSTZ |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| يكتب | سيجما | واجهه المستخدم | I²C ، SPI |
|---|---|---|---|
| معدل ساعة | 50 ميجا هرتز | ذاكرة غير متطايرة | - |
| ذاكرة الوصول العشوائي على الرقاقة | 12 كيلوبايت | الجهد - I / O | 3.30 فولت |
| الجهد - النواة | 1.80 فولت | درجة حرارة التشغيل | 0 درجة مئوية ~ 70 درجة مئوية (تا) |
| نوع التركيب | سطح جبل | العبوة / العلبة | 48-LQFP |
| حزمة جهاز المورد | 48-LQFP (7 × 7) | ||
| إبراز | الدوائر المتكاملة للشرائح 2ADC,الدوائر المتكاملة للرقائق 4DAC,ADAU1701JSTZ |
||
منتوج وصف

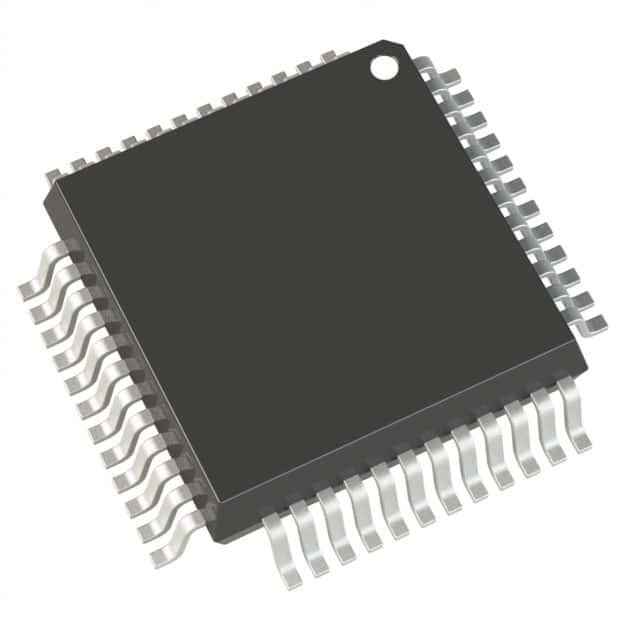

ADAU1701JSTZ IC AUDIO PROC 2ADC / 4DAC 48-LQFP Analog Devices Inc.
تفاصيل المنتج
وصف عام
ADAU1701 هو نظام صوتي كامل على شريحة بما في ذلك 28/56 بت DSP صوتي و ADC و DACs وواجهات تحكم تشبه المتحكم الدقيق.تشمل معالجة الإشارة المعادلة ، والتقاطع ، وتحسين الجهير ، ومعالجة ديناميكيات النطاقات المتعددة ، وتعويض التأخير ، ومكبر الصوتالتعويض ، وتوسيع صورة الاستريو.يمكن استخدام هذه الخوارزميات للتعويض عن قيود العالم الحقيقي لمكبرات الصوت ومكبرات الصوت وبيئات الاستماع ، مما يؤدي إلى تحسن كبير في جودة الصوت المتصورة.
سمات
معالج صوتي رقمي 28/56 بت ، 50 ميجاهرتزستيريو ADC: 100 ديسيبل SNR و -80 ديسيبل THD + N.
4 قنوات DAC: 104 ديسيبل SNR و -90 ديسيبل THD + N
عملية كاملة قائمة بذاتها
• التمهيد الذاتي من المسلسل EEPROM
• مساعد ADC مع أربعة مدخلات mux للتحكم التناظري
• GPIOs للضوابط الرقمية والمخرجات
قابل للبرمجة بالكامل باستخدام الأداة الرسومية SigmaStudio ™
مُضاعِف 28 بت × 28 بت مع مُراكم 56 بت للمعالجة المزدوجة الدقة الكاملة
مذبذب الساعة لتوليد الساعة الرئيسية من الكريستال
PLL لتوليد الساعة الرئيسية من 64 × fS ، 256 × fS ، 384 × fS ، أو 512 × fSclocks
منافذ إدخال / إخراج للبيانات التسلسلية المرنة متوافقة مع I2S ، وضبط اليسار ، ومبرر لليمين ، وأوضاع TDM
دعم معدلات أخذ العينات حتى 192 كيلو هرتز
منظم الجهد على الرقاقة للتوافق مع أنظمة 3.3 فولت
عبوة بلاستيكية من 48 رصاص LQFP
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | الأجهزة التناظرية |
| فئة المنتج | DSP (معالجات الإشارات الرقمية) |
| مسلسل | سيجما DSP® |
| منتج | DSPs الصوت |
| يكتب | سيجما |
| التعبئة والتغليف | علبة التغليف البديلة |
| وحدة الوزن | 0.006409 أوقية |
| تصاعد النمط | SMD / SMT |
| حزمة-حالة | 48-LQFP |
| درجة حرارة التشغيل | 0 درجة مئوية ~ 70 درجة مئوية (تا) |
| نوع التركيب | * |
| واجهه المستخدم | I2C ، SPI |
| مورد - جهاز - حزمة | 48-LQFP (7 × 7) |
| معدل ساعة | 50 ميجا هرتز |
| ذاكرة غير متطايرة | - |
| على رقاقة ذاكرة الوصول العشوائي | 12 كيلوبايت |
| I / O الجهد | 3.3 فولت |
| الفولتية الأساسية | 1.80 فولت |
| دقة | 24 بت |
| PD- تبديد الطاقة | 286.5 ميغاواط |
| أقصى درجة حرارة للتشغيل | + 70 درجة مئوية |
| نطاق الحرارة الشغالة | 0 ج |
| التشغيل-العرض-الجهد | 3.3 فولت 1.8 فولت |
| التشغيل-العرض-الحالي | 50 مللي أمبير 40 مللي أمبير |
| حزمة-حالة | LQFP-48 |
| عدد المحولات | 6 محولات |
| معدل أخذ العينات | 192 كيلو هرتز |
مكون متوافق وظيفي
شكل ، حزمة ، مكون متوافق وظيفي
| جزء الشركة المصنعة # | وصف | الصانع | يقارن |
| ADAU1701JSTZ-RL دوائر المستهلك |
معالج الصوت SigmaDSPR 28/56 بت مع اثنين من ADC وأربعة DACs | شركة الأجهزة التناظرية | ADAU1701JSTZ مقابل ADAU1701JSTZ-RL |
| ADAV400KSTZ دوائر المستهلك |
دائرة المستهلك المتخصص ، PDSO80 ، 14 × 14 مم ، متوافقة مع ROHS ، MS-026BEC ، LQFP-80 | روتشستر للإلكترونيات ذ | ADAU1701JSTZ مقابل ADAV400KSTZ |
| ADAV400KSTZ-REEL دوائر المستهلك |
دائرة المستهلك المتخصص ، PDSO80 ، 14 × 14 مم ، متوافقة مع ROHS ، MS-026BEC ، LQFP-80 | شركة الأجهزة التناظرية | ADAU1701JSTZ مقابل ADAV400KSTZ-REEL |
الأوصاف
معالج الصوت SigmaDSP 28/56 بت مع اثنين من ADC وأربعة DACs
معالج صوت DSPs 28- / 56 بت
