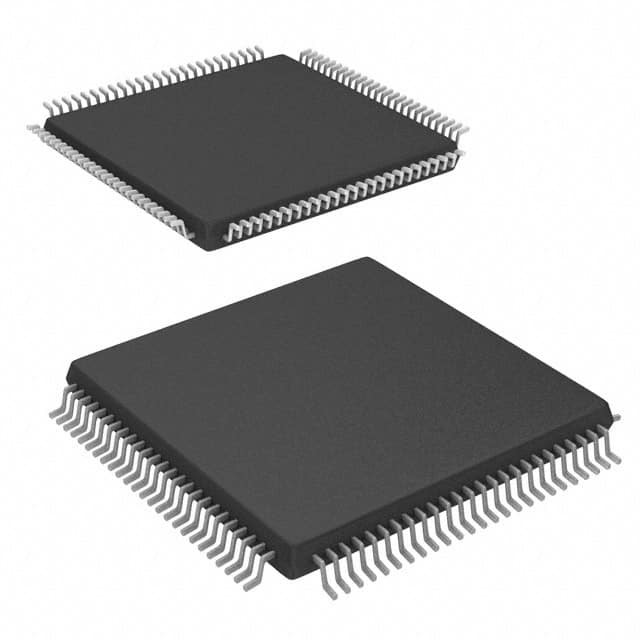

دائرة متكاملة لتثبيت السطح IC CPLD EPM240T100C5N 192MC 4.7NS 100TQFP
| اسم العلامة التجارية | Intel |
|---|---|
| رقم الموديل | EPM240T100C5N |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع قابل للبرمجة | في نظام قابل للبرمجة | وقت التأخير tpd (1) كحد أقصى | 4.7 نانوثانية |
|---|---|---|---|
| توريد الجهد - داخلي | 2.5 فولت ، 3.3 فولت | عدد عناصر / كتل المنطق | 240 |
| عدد الخلايا الكبيرة | 192 | عدد البوابات | - |
| عدد I / O | 80 | درجة حرارة التشغيل | 0 درجة مئوية ~ 85 درجة مئوية (TJ) |
| نوع التركيب | سطح جبل | العبوة / العلبة | 100-TQFP |
| حزمة جهاز المورد | 100-TQFP (14 × 14) | ||
| إبراز | دائرة متكاملة لتثبيت السطح IC,دائرة متكاملة IC 192MC,EPM240T100C5N |
||
منتوج وصف
EPM240T100C5N IC CPLD 192MC 4.7NS 100TQFP إنتل
تفاصيل المنتج
وصف
EPM240T100C5N عبارة عن حزمة MAX II الفورية CPLD غير المتطايرة مع سرعة من الدرجة 5 في حزمة TQFP 100 دبوس.إنه يعتمد على 0.18 ميكرومتر ، عملية فلاش معدنية مكونة من 6 طبقات مع تخزين غير متطاير يبلغ 8 كيلو بت.يوفر جهاز MAX II معدلات إدخال / إخراج عالية وأداء سريع وموثوقية.يحتوي على MultiVolt core ، وكتلة ذاكرة فلاش المستخدم (UFM) وقابلية برمجة محسّنة في النظام (ISP).تم تصميم جهاز MAX II لتقليل التكلفة والطاقة مع توفير حلول قابلة للبرمجة للتطبيقات مثل توصيل الحافلات وتوسيع الإدخال / الإخراج وإعادة التشغيل (POR) والتحكم في التسلسل والتحكم في تكوين الجهاز.
سمات
أسوأ حالة دبوس للتأخير (tpd) من 4.7ns
متعدد الفولتية الخارجية الأساسية للجهد 3.3V ، 2.5V
240 عنصر منطقي (جنيه)
192 خلية كبيرة
80 دبابيس إدخال / إخراج للمستخدم بحد أقصى
تتراوح درجة حرارة تقاطع التشغيل من 0 درجة مئوية إلى 85 درجة مئوية
تيار الاستعداد منخفض يصل إلى 25 درجة مئوية
الحد الأقصى لتردد الساعة العالمي 201.1 ميجا هرتز للعداد 16 بت
يدعم التوصيل الساخن
دوائر ISP المتوافقة مع IEEE std 1532
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | إنتل / ألتيرا |
| فئة المنتج | CPLDs (أجهزة منطقية قابلة للبرمجة المعقدة) |
| الصانع | ألتيرا |
| فئة المنتج | CPLD - أجهزة منطقية قابلة للبرمجة المعقدة |
| بنفايات | تفاصيل |
| منتج | ماكس الثاني |
| عدد الخلايا الكبيرة | 192 ماكروسل |
| عدد الكتل المنطقية-المصفوفة- LABs | 24 |
| أقصى تردد التشغيل | 304 ميغا هيرتز |
| انتشار-تأخير-ماكس | 4.7 نانوثانية |
| عدد I-Os | 80 I / O |
| التشغيل-العرض-الجهد | 2.5 فولت 3.3 فولت |
| أقصى درجة حرارة التشغيل | + 70 درجة مئوية |
| تصاعد النمط | SMD / SMT |
| حزمة-حالة | TQFP-100 |
| ماركة | شركة Altera |
| نوع الذاكرة | فلاش |
| الحد الأدنى من درجة حرارة التشغيل | 0 ج |
| عدد عناصر المنطق | 240 عناصر منطقية |
| التشغيل-العرض-الحالي | 55 مللي أمبير |
| التعبئة والتغليف | صينية |
| مسلسل | EPM240 MAX II |
| العرض والجهد ماكس | 3.6 فولت |
| العرض-الجهد- دقيقة | 2.375 فولت |
| الذاكرة الاجمالية | 8192 بت |
| اسم تجاري | ماكس الثاني |
| وحدة الوزن | 0.023175 أوقية |
مكون متوافق وظيفي
شكل ، حزمة ، مكون متوافق وظيفي
| جزء الشركة المصنعة # | وصف | الصانع | يقارن |
| EPM240T100C4N منطق قابل للبرمجة |
فلاش PLD ، 6.1 نانو ، 192 خلية ، CMOS ، PQFP100 ، 16 × 16 مم ، 0.50 مم حفرة ، خالية من الرصاص ، TQFP-100 | شركة إنتل | EPM240T100C5N مقابل EPM240T100C4N |
| EPM240T100I5N منطق قابل للبرمجة |
فلاش PLD ، 7.5 نانو ثانية ، 192 خلية ، CMOS ، PQFP100 ، 16 × 16 مم ، 0.50 مم حفرة ، خالية من الرصاص ، TQFP-100 | شركة إنتل | EPM240T100C5N مقابل EPM240T100I5N |
| EPM240T100C3N منطق قابل للبرمجة |
فلاش PLD ، 4.7ns ، 192 خلية ، CMOS ، PQFP100 ، 16 × 16 مم ، 0.50 مم حفرة ، خالية من الرصاص ، TQFP-100 | شركة إنتل | EPM240T100C5N مقابل EPM240T100C3N |
| EPM240T100I5 منطق قابل للبرمجة |
فلاش PLD ، 7.5 نانو ثانية ، 192 خلية ، CMOS ، PQFP100 ، 16 × 16 مم ، 0.50 مم حفرة ، TQFP-100 | شركة إنتل | EPM240T100C5N مقابل EPM240T100I5 |
| EPM240T100C3 منطق قابل للبرمجة |
فلاش PLD ، 4.7ns ، 192 خلية ، CMOS ، PQFP100 ، 16 × 16 مم ، 0.50 مم حفرة ، TQFP-100 | شركة إنتل | EPM240T100C5N مقابل EPM240T100C3 |
| EPM240T100C4 منطق قابل للبرمجة |
فلاش PLD ، 6.1 نانو ، 192 خلية ، CMOS ، PQFP100 ، 16 × 16 مم ، 0.50 مم حفرة ، TQFP-100 | شركة إنتل | EPM240T100C5N مقابل EPM240T100C4 |
| EPM240T100C5 منطق قابل للبرمجة |
فلاش PLD ، 7.5 نانو ثانية ، 192 خلية ، CMOS ، PQFP100 ، 16 × 16 مم ، 0.50 مم حفرة ، TQFP-100 | شركة إنتل | EPM240T100C5N مقابل EPM240T100C5 |
| EPM240T100A5N منطق قابل للبرمجة |
فلاش PLD ، 7.5 نانو ثانية ، 192 خلية ، CMOS ، PQFP100 ، 16 × 16 مم ، 0.50 مم حفرة ، خالية من الرصاص ، TQFP-100 | شركة إنتل | EPM240T100C5N مقابل EPM240T100A5N |
| EPM240T100A3 منطق قابل للبرمجة |
فلاش PLD ، 4.7ns ، 192 خلية ، CMOS ، PQFP100 ، | شركة إنتل | EPM240T100C5N مقابل EPM240T100A3 |
| EPM240T100C5N منطق قابل للبرمجة |
فلاش PLD ، 7.5 نانو ثانية ، 192 خلية ، CMOS ، PQFP100 ، 16 × 16 مم ، 0.50 مم حفرة ، خالية من الرصاص ، TQFP-100 | شركة إنتل | EPM240T100C5N مقابل EPM240T100C5N |
الأوصاف
IC CPLD 192MC 4.7NS 100TQFP
CPLD MAX 庐 II عائلة 192 خلية ماكرو 201.1 ميجاهرتز 0.18um تقنية 2.5 فولت / 3.3 فولت 100 دبوس TQFP صينية
CPLD - أجهزة منطقية قابلة للبرمجة المعقدة CPLD - MAX II 192 Macro 80 IOs
