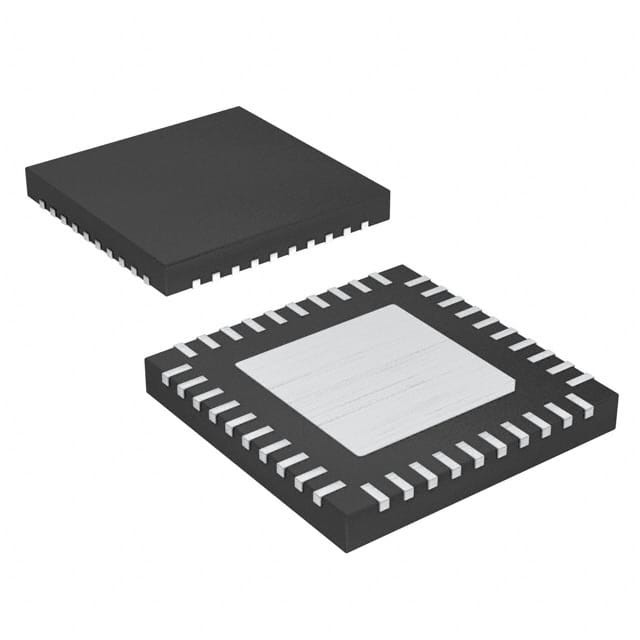

رقاقة IC HDMI قابلة للبرمجة 3.3 فولت ، رقاقة دائرة متكاملة TDP158RSBR
| اسم العلامة التجارية | Texas Instruments |
|---|---|
| رقم الموديل | TDP158RSBR |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| التطبيقات | منفذ HDMI | واجهه المستخدم | - |
|---|---|---|---|
| الجهد - العرض | 3.3 فولت | العبوة / العلبة | 40-WFQFN وسادة مكشوفة |
| حزمة جهاز المورد | 40-WQFN (5 × 5) | نوع التركيب | سطح جبل |
| إبراز | رقاقة HDMI IC قابلة للبرمجة,شريحة HDMI IC 3.3 فولت,رقاقة دوائر متكاملة TDP158RSBR |
||
منتوج وصف
TDP158RSBR IC INTERFACE المتخصصة 40WQFN Texas Instruments
تفاصيل المنتج
وصف
جهاز TDP158 عبارة عن إشارة HDMI مقترنة بالتيار المتردد لنقل الإشارة التفاضلية المصغرة (TMDS) Redriver التي تدعم واجهة الفيديو الرقمية (DVI) 1.0 وواجهة الوسائط المتعددة عالية الوضوح (HDMI) 1.4b و 2.0b إشارات الإخراج.يدعم TDP158 أربع قنوات TMDS وواجهات التحكم في العرض الرقمي (DDC).يدعم TDP158 معدلات إشارة تصل إلى 6 جيجابت في الثانية للسماح بأعلى دقة تصل إلى 4k2k60p 24 بت لكل بكسل وما يصل إلى عمق ألوان WUXGA 16 بت أو 1080 بكسل مع معدلات تحديث أعلى.يمكن تكوين TDP158 لدعم معيار HDMI 2.0.
يدعم TDP158 قضبان إمداد طاقة مزدوجة تبلغ 1.1 فولت على فولتDDو 3.3 فولت على V.نسخةلتقليل الطاقة.يتم تنفيذ عدة طرق لإدارة الطاقة لتقليل الاستهلاك الكلي للطاقة.يدعم TDP158 كسب EQ لجهاز الاستقبال الثابت باستخدام I2C أو حزام دبوس للتعويض عن أطوال مختلفة من كابل الإدخال أو آثار اللوحة.
سمات
- تقنية TMDS مقترنة بالتيار المتردد أو منفذ DisplayPort ™ لإدخال الطبقة المادية مزدوج الوضع إلى مخرج الطبقة المادية HDMI 2.0b TMDS الذي يدعم معدل بيانات يصل إلى 6 جيجابت في الثانية ، متوافق مع المعلمات الكهربائية HDMI 2.0b
- دعم DisplayPort ثنائي الوضع القياسي الإصدار 1.1
- دعم 4k2k60p وما يصل إلى عمق ألوان WUXGA 16 بت أو 1080 بكسل مع معدلات تحديث أعلى
- معادل المستقبل الثابت القابل للبرمجة حتى 15.5 ديسيبل
- تحكم عالمي أو مستقل في الممرات عالية السرعة ، والتشديد المسبق وتأرجح الإرسال ، والتحكم في معدل الدوران
- أنا2C أو دبوس حزام قابل للبرمجة
- قابل للتكوين كجهاز إرسال عبر منفذ DisplayPort عبر I2ج
- تبديل كامل للممرات على الممرات الرئيسية
- استهلاك منخفض للطاقة
- –200 ميغاواط نشطة بسرعة 6 جيجابت في الثانية و -8 ميغاواط في حالة الإغلاق
- 40 سنًا ، خطوة 0.4 مم ، 5 مم × 5 مم ، حزمة WQFN ، دبوس متوافق مع مقيد SN75DP159RSB
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | شركة Texas Instruments |
| فئة المنتج | واجهات متخصصة |
| Mfr | شركة Texas Instruments |
| مسلسل | - |
| طَرد | Tape & Reel (TR) Cut Tape (CT) Digi-Reel® |
| حالة المنتج | نشيط |
| التطبيقات | منفذ HDMI |
| واجهه المستخدم | - |
| الجهد العرض | 3．3 فولت |
| حزمة-حالة | 40-WFQFN وسادة مكشوفة |
| مورد - جهاز - حزمة | 40-WQFN (5 × 5) |
| نوع التركيب | سطح جبل |
| رقم المنتج الأساسي | TDP158 |
