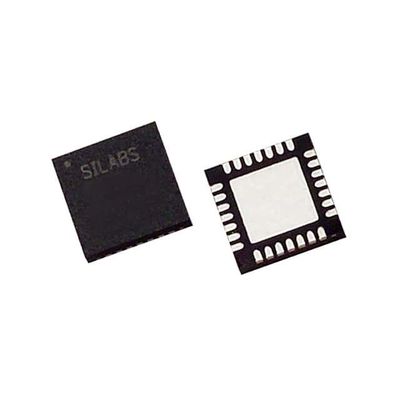

جهاز إرسال واستقبال USB عملي 20mA IC CP2102-GMR BRIDGE 28VQFN مختبرات السيليكون
| اسم العلامة التجارية | Silicon Labs |
|---|---|
| رقم الموديل | CP2102-GMR |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| بروتوكول | USB | وظيفة | جسر ، USB إلى UART |
|---|---|---|---|
| واجهه المستخدم | UART | المعايير | USB 2.0 |
| الجهد - العرض | 3 فولت ~ 3.6 فولت | التيار - العرض | 20ma |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية | العبوة / العلبة | 28-VFQFN وسادة مكشوفة |
| حزمة جهاز المورد | 28-QFN (5 × 5) | ||
| إبراز | IC جهاز الإرسال والاستقبال USB العملي,20mA USB جهاز الإرسال والاستقبال IC,CP2102-GMR |
||
منتوج وصف
CP2102-GMR IC USB-TO-UART BRIDGE 28VQFN Silicon Labs
تفاصيل المنتج
نبذة عن النظام
CP2102 / 9 عبارة عن وحدة تحكم جسر متكاملة من USB إلى UART توفر حلاً بسيطًا لتحديث تصميمات RS-232 إلى USB باستخدام الحد الأدنى من المكونات ومساحة PCB.يشتمل CP2102 / 9 على وحدة تحكم بوظيفة USB 2.0 كاملة السرعة وجهاز إرسال واستقبال USB ومذبذب و EEPROM أو EPROM وناقل بيانات تسلسلي غير متزامن (UART) مع إشارات تحكم مودم كاملة في حزمة QFN-28 مدمجة 5 × 5 مم.لا يلزم وجود مكونات USB خارجية أخرى.يمكن استخدام ROM القابل للبرمجة على الرقاقة لتخصيص معرف بائع USB ومعرف المنتج وسلسلة وصف المنتج وواصف الطاقة ورقم إصدار الجهاز والرقم التسلسلي للجهاز كما هو مطلوب لتطبيقات OEM.تمت برمجة ذاكرة القراءة فقط (ROM) القابلة للبرمجة على اللوحة عبر USB ، مما يسمح بدمج خطوة البرمجة بسهولة في عملية تصنيع المنتج واختباره.
شريحة واحدة USB لنقل البيانات UART
- جهاز إرسال واستقبال USB متكامل ؛لا مقاومات خارجيةمطلوب
- ساعة متكاملة.لا يتطلب الكريستال الخارجي
- ROM داخلي قابل للبرمجة 1024 بايت لمعرف البائع ،
معرّف المنتج ، الرقم التسلسلي ، واصف الطاقة ، الإصدار
وسلاسل وصف المنتج
- إيبروم (CP2102)
- EPROM (قابل للبرمجة لمرة واحدة) (CP2109)
- دائرة إعادة تشغيل الطاقة على الرقاقة
- منظم الجهد على رقاقة
- خرج 3.3 فولت (CP2102)
- مخرج 3.45 فولت (CP2109)
- 100٪ دبوس وبرنامج متوافق مع CP2101
وحدة تحكم في وظيفة USB
- متوافق مع مواصفات USB 2.0 ؛السرعة الكاملة (12 ميجابت في الثانية)
- حالات تعليق USB المدعومة عبر دبابيس SUSPEND
حافلات البيانات التسلسلية غير المتزامنة (UART)
- جميع إشارات واجهة المصافحة والمودم
- صيغ البيانات المدعومة:
- بتات البيانات: 5 و 6 و 7 و 8
- بتات التوقف: 1 و 1.5 و 2
- التكافؤ: فردي ، زوجي ، علامة ، مسافة ، بدون تكافؤ
- معدلات الباود: 300 بت إلى 1 ميجابت في الثانية
- 576 بايت عازلة استقبال ؛640 بايت العازلة الإرسال
- دعم الأجهزة أو المصافحة X-On / X-Off
- دعم شخصية الحدث
#اسم؟
برامج تشغيل جهاز منفذ COM الظاهري
- يعمل مع تطبيقات الكمبيوتر الشخصي الموجودة بمنفذ COM- رخصة توزيع بدون رسوم
- Windows 8/7 / Vista / Server 2003 / XP / 2000
- نظام التشغيل Mac OS-X / OS-9
- لينكس
دعم USBXpress ™ Direct Driver
- رخصة توزيع بدون رسوم
- Windows 7 / Vista / XP / Server 2003/2000
- نظام التشغيل Windows CE
أمثلة على التطبيقات
- ترقية الأجهزة القديمة RS-232 إلى USB
- كابل واجهة USB للهاتف الخلوي
- كابل واجهة USB
- محول تسلسلي من USB إلى RS-232
مصدر التيار
- تعمل بالطاقة الذاتية: 3.0 إلى 3.6 فولت
- ناقل USB يعمل بالطاقة: 4.0 إلى 5.25 فولت
طَرد
- QFN ذو 28 سنًا متوافق مع RoHS (5 × 5 مم)
نطاق درجة الحرارة: -40 إلى +85 درجة مئوية
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | معامل السيليكون |
| فئة المنتج | رقائق IC |
| الصانع | معامل السيليكون |
| فئة المنتج | I / O تحكم واجهة IC |
| بنفايات | تفاصيل |
| ماركة | معامل السيليكون |
| التشغيل-العرض-الجهد | 3.6 فولت |
| أقصى درجة حرارة التشغيل | + 125 ج |
| الحد الأدنى من درجة حرارة التشغيل | - 55 ج |
| تصاعد النمط | SMD / SMT |
| حزمة-حالة | QFN-28 |
| التعبئة والتغليف | بكرة |
| مسلسل | CP2102 |
| وحدة الوزن | 0.002390 أوقية |
الميزات والتطبيقات
USB أحادي الشريحة لنقل البيانات UART - جهاز إرسال واستقبال USB مدمج ؛لا توجد مقاومات خارجية - ساعة متكاملة ؛لا يلزم وجود بلورة خارجية - وحدة EEPROM مدمجة بحجم 1024 بايت لمعرف البائع والمنتج
المعرف والرقم التسلسلي وواصف الطاقة ورقم الإصدار وسلاسل وصف المنتج - دائرة إعادة تشغيل الطاقة على الرقاقة - منظم الجهد على الرقاقة: خرج 3.3 فولت - 100٪ طرف وبرنامج متوافق مع CP2101
برامج تشغيل أجهزة منفذ COM الافتراضية - تعمل مع تطبيقات الكمبيوتر الشخصي الموجودة بمنفذ COM - ترخيص التوزيع المجاني - Windows Vista / XP / Server 2003/2000 / 98SE - نظام التشغيل Mac OS-X OS-9 - Linux USBXpressTM Direct Driver Support - التوزيع بدون حقوق ملكية الترخيص - Windows Vista / XP / Server 2003/2000 - تطبيقات Windows CE 5.0 و 4.2 - ترقية الأجهزة القديمة RS-232 إلى USB - كابل واجهة USB للهاتف الخلوي - كابل واجهة PDA USB - محول تسلسلي USB إلى RS-232 - تعمل بالطاقة الذاتية: V - ناقل USB يعمل بالطاقة: حزمة 5.25 فولت - خالية من الرصاص 28 سنًا QFN × 5 مم) رقم جزء الطلب - نطاق درجة حرارة CP2102-GM: +85 درجة مئوية
وحدة تحكم وظيفة USB - متوافقة مع مواصفات USB 2.0 ؛سرعة كاملة (12 ميجابت في الثانية) - حالات تعليق USB مدعومة عبر دبابيس SUSPEND.
- بتات البيانات: 6 ، 7 ، و 8 - بتات الإيقاف: 1 ، 1.5 ، و 2 - التكافؤ: فردي ، زوجي ، علامة ، مسافة ، معدلات الباود بدون تكافؤ: 300 بت في الثانية إلى 1 ميغا بايت 576 بايت مخزن مؤقت ؛640 بايت إرسال العازلة الأجهزة أو X-On / X-Off المصافحة المدعومة دعم حرف الحدث نقل فاصل السطر
1. نظرة عامة على النظام. 4 2. الحد الأقصى للتقييمات المطلقة. 4 3. الخصائص الكهربائية العالمية للتيار المستمر .5 4. Pinout وتعريفات الحزمة .6 5. وحدة التحكم في وظيفة USB وجهاز الإرسال والاستقبال.11 6. واجهة ناقل البيانات التسلسلية غير المتزامن (UART).12 7. ذاكرة EEPROM الداخلية.8. برامج تشغيل الجهاز CP2101 13 8.1.برامج تشغيل منفذ COM الظاهري.13 8.2.برامج تشغيل USBXpress.13 8.3.تخصيص السائق 13 8.4.شهادة السائق 13 9. منظم الجهد 14 10. ملاحظات التطبيق ذات الصلة.16 قائمة تغيير الوثيقة 17 معلومات الاتصال 18
الأوصاف
جسر USB ، USB إلى UART USB 2.0 واجهة UART 28-QFN (5x5)
واجهة وحدة تحكم الإدخال / الإخراج IC USB-TO-UART BRIDGE
