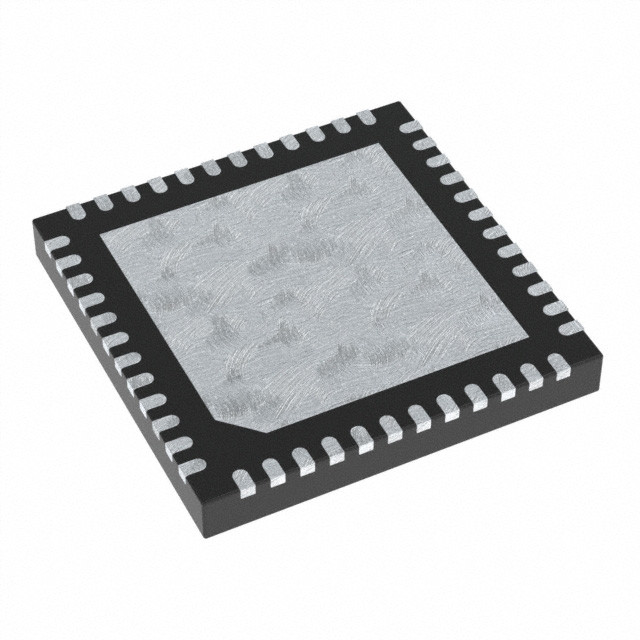

دوائر متكاملة بواجهة 3.3 فولت عملية KSZ9031RNXCA 48QFN تقنية الرقاقة الدقيقة
| اسم العلامة التجارية | Microchip Technology |
|---|---|
| رقم الموديل | KSZ9031RNXCA |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| يكتب | جهاز الإرسال والاستقبال | بروتوكول | إيثرنت |
|---|---|---|---|
| عدد السائقين / المستقبلات | 4/4 | دوبلكس | ممتلىء |
| التباطؤ المتلقي | - | معدل البيانات | - |
| الجهد - العرض | 1.8 فولت ، 2.5 فولت ، 3.3 فولت | درجة حرارة التشغيل | 0 درجة مئوية ~ 70 درجة مئوية |
| نوع التركيب | سطح جبل | العبوة / العلبة | 48-VFQFN وسادة مكشوفة |
| حزمة جهاز المورد | 48-QFN (7 × 7) | ||
| إبراز | الدوائر المتكاملة للواجهة العملية,الدوائر المتكاملة للواجهة 3.3 فولت,KSZ9031RNXCA |
||
منتوج وصف
KSZ9031RNXCA IC TRANSCEIVER FULL 4/4 48QFN تقنية الرقاقة الدقيقة
تفاصيل المنتج
وصف
KSZ9031RNX عبارة عن جهاز إرسال واستقبال بطبقة فعلية من Ethernet ثلاثي السرعات (10Base-T / 100Base-TX / 1000Base-T) لنقل واستقبال البيانات على كابل CAT-5 القياسي الملتوي غير المحمي (UTP).
سمات
• جهاز إرسال واستقبال إيثرنت ذو شريحة واحدة 10/100 / 1000Mbps متوافق مع IEEE 802.3
• يدعم توقيت RGMII التأخير على الشريحة وفقًا لـ RGMII الإصدار 2.0 ، مع خيارات البرمجة للتأخير الخارجي وإجراء التعديلات والتصحيحات على مسارات توقيت TX و RX
• RGMII مع إدخال / إخراج متسامح 3.3 فولت / 2.5 فولت / 1.8 فولت
• التفاوض التلقائي لتحديد أعلى سرعة ارتباط تلقائيًا (10/100 / 1000Mbps) وسرعة الازدواج (نصف / ممتلئة)
• مقاومات إنهاء على الرقاقة للأزواج التفاضلية
• وحدة تحكم LDO على الرقاقة لدعم عملية إمداد واحدة 3.3 فولت - تتطلب فقط FET خارجيًا واحدًا لتوليد 1.2 فولت للنواة
• دعم إطار جامبو يصل إلى 16 كيلو بايت
• خرج ساعة مرجعية 125 ميجا هرتز
• كشف الطاقة في وضع خفض الطاقة لتقليل استهلاك الطاقة عند عدم توصيل الكابل
• دعم إيثرنت موفر للطاقة (EEE) مع وضع الخمول منخفض الطاقة (LPI) وتوقف الساعة لـ 100Base-TX / 1000Base-T وتقليل سعة الإرسال مع خيار 10Base-Te
• دعم Wake-on-LAN (WOL) مع اكتشاف قوي للحزم المخصصة
• مخرجات LED قابلة للبرمجة للارتباط والنشاط والسرعة
• تصحيح تجول خط الأساس
• تشخيص الكابلات القائمة على LinkMD TDR لتحديد الكابلات النحاسية المعيبة
• دعم شجرة NAND حدودي لاكتشاف الأعطال بين إدخال / إخراج الشريحة واللوحة
• أوضاع الاسترجاع للتشخيص
• كروس MDI / MDI-X أوتوماتيكي للكشف عن تبديل الزوج وتصحيحه في جميع سرعات التشغيل
• الكشف التلقائي وتصحيح مقايضات الأزواج ، والانحراف الزوجي ، وقطبية الزوج
• واجهة إدارة MDC / MDIO لتكوين سجل PHY
• خيار المقاطعة دبوس
• أوضاع خفض الطاقة وتوفير الطاقة (متابعة ...)
التطبيقات
• طابعة ليزر / شبكة
• التخزين المتصل بالشبكة (NAS)
• خادم الشبكة
• شبكة Gigabit LAN على اللوحة الأم (GLOM)
• بوابة النطاق العريض
• موجه جيجابت SOHO / SMB
• IPTV
• فك التشفير IP
• لعبة وحدة
• مركز وسائط ثلاثي (بيانات ، صوت ، فيديو)
• تحويل وسائل الاعلام
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | تقنية الرقائق الدقيقة |
| فئة المنتج | الواجهة - برامج التشغيل ، وأجهزة الاستقبال ، وأجهزة الإرسال والاستقبال |
| مسلسل | KSZ9031 |
| منتج | أجهزة إرسال واستقبال إيثرنت |
| يكتب | جهاز الإرسال والاستقبال |
| التعبئة والتغليف | علبة التغليف البديلة |
| وحدة الوزن | 0.005309 أوقية |
| تصاعد النمط | SMD / SMT |
| حزمة-حالة | 48-VFQFN وسادة مكشوفة |
| درجة حرارة التشغيل | 0 درجة مئوية ~ 70 درجة مئوية |
| نوع التركيب | سطح جبل |
| الجهد العرض | 1.8 فولت ، 2.5 فولت ، 3.3 فولت |
| مورد - جهاز - حزمة | 48-QFN (7 × 7) |
| بروتوكول | إيثرنت |
| معدل البيانات | - |
| عدد السائقين المستقبلات | 2016/4/4 |
| دوبلكس | ممتلىء |
| مستقبل التباطؤ | - |
| أقصى درجة حرارة للتشغيل | + 85 ج |
| نطاق الحرارة الشغالة | - 45 ج |
| التشغيل-العرض-الجهد | 1.8 فولت 2.5 فولت 3.3 فولت |
| معيار | 10BASE-T 100BASE-TX 1000BASE-T |
| العرض والجهد ماكس | 1.26 فولت 3.465 فولت 2.625 فولت 1.89 فولت |
| العرض-الجهد- دقيقة | 1.14 فولت 3.135 فولت 2.375 فولت 1.71 فولت |
| حزمة-حالة | QFN-48 |
| عدد أجهزة الإرسال والاستقبال | 1 جهاز الإرسال والاستقبال |
الأوصاف
Ethernet TXRX أحادية المنفذ 1.8V / 2.5V / 3.3V 10Mbps / 100Mbps / 1000Mbps 48-Pin QFN EP
إيثرنت المرحلية ذات منفذ جيجابت إيثرنت PHY
