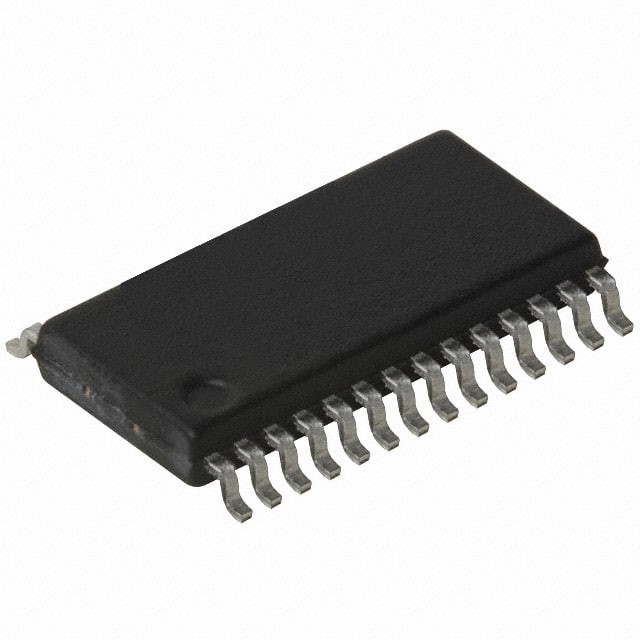

دوائر متكاملة لواجهة USB UART FT232RL-REEL FS SERIAL 28-SSOP FTDI
| اسم العلامة التجارية | FTDI, Future Technology Devices International Ltd |
|---|---|
| رقم الموديل | ft232rl- بكرة |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| بروتوكول | USB | وظيفة | جسر ، USB إلى UART |
|---|---|---|---|
| واجهه المستخدم | UART | المعايير | USB 2.0 |
| الجهد - العرض | 3.3 فولت ~ 5.25 فولت | التيار - العرض | 15 مللي أمبير |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية | العبوة / العلبة | 28-SSOP (0.209 بوصة ، عرض 5.30 ملم) |
| حزمة جهاز المورد | 28-SSOP | ||
| إبراز | الدوائر المتكاملة لواجهة USB,الدوائر المتكاملة لواجهة UART,FT232RL-REEL |
||
منتوج وصف
FT232RL-REEL IC USB FS SERIAL UART 28-SSOP FTDI ، Future Technology Devices International Ltd
تفاصيل المنتج
وصف
FT232R هو جهاز واجهة USB إلى UART التسلسلي الذي يدمج EEPROM خارجي ، ومقاومات إنهاء USB ، ودائرة ساعة متكاملة لا تتطلب بلورة خارجية داخل الجهاز ، مما يبسط USB إلى التصميمات التسلسلية ويقلل من عدد المكونات الخارجية.تم تطويره للعمل بكفاءة مع وحدة تحكم مضيف USB من خلال استهلاك أقل قدر ممكن من النطاق الترددي الكلي لـ USB.
سمات
FT232R عبارة عن واجهة USB إلى واجهة UART تسلسلية مع الميزات المتقدمة التالية:
رقاقة واحدة USB لواجهة نقل البيانات التسلسلية غير المتزامنة.
تم التعامل مع بروتوكول USB بالكامل على الشريحة.لا يلزم برمجة البرامج الثابتة الخاصة بـ USB.
مدمجة بالكامل 1024 بت EEPROM واصفات جهاز التخزين وتكوين CBUS I / O.
مقاومات إنهاء USB مدمجة بالكامل.
جيل ساعة متكامل تمامًا دون الحاجة إلى بلورة خارجية بالإضافة إلى تحديد إخراج الساعة الاختياري مما يتيح واجهة خالية من الغراء لوحدة MCU أو FPGA خارجية.
معدلات نقل البيانات من 300 باود إلى 3 ميجا بايت (RS422 ، RS485 ، RS232) عند مستويات TTL.
تخزين مؤقت لاستقبال 128 بايت ومخزن إرسال مؤقت سعة 256 بايت باستخدام تقنية تجانس المخزن المؤقت للسماح بإنتاجية عالية للبيانات.
يعمل منفذ Com الظاهري (VCP) و Direct (D2XX) الخاص بـ FTDI على التخلص من متطلبات تطوير برنامج تشغيل USB في معظم الحالات.
ميزة USB FTDIChip-ID ™ الفريدة.
دبابيس CBUS I / O قابلة للتكوين.
إرسال واستقبال إشارات محرك LED.
دعم واجهة UART لـ 7 أو 8 بتات بيانات ، 1 أو 2 بت توقف و فردي / زوجي / علامة / مسافة / بدون تماثل
يستقبل FIFO المخازن المؤقتة وينقلها لإنتاجية عالية للبيانات.
خيارات واجهة bit bang المتزامنة وغير المتزامنة مع RD # و WR # strobes.
الجهاز المزود مبرمج مسبقًا برقم تسلسلي فريد من نوعه لـ USB.
يدعم تكوينات USB التي تعمل بالحافلة وذاتية الطاقة وعالية الطاقة.
محول مستوى متكامل + 3.3 فولت لـ USB I / O.
محول مستوى متكامل على UART و CBUS للتفاعل بين + 1.8V و + 5V منطق.
خرج محرك CMOS حقيقي 5V / 3.3V / 2.8V / 1.8V ومدخلات TTL.
قوة محرك إخراج دبوس الإدخال / الإخراج شكلي.
دائرة متكاملة لإعادة التشغيل.
ترشيح إمداد AVCC متكامل تمامًا - لا يلزم التصفية الخارجية.
خيار انعكاس إشارة UART.
+ 3.3 فولت (باستخدام مذبذب خارجي) إلى + 5.25 فولت (مذبذب داخلي) عملية توريد واحدة.
انخفاض التشغيل وتعليق USB الحالي.
انخفاض استهلاك النطاق الترددي USB.
متوافق مع وحدة تحكم مضيف UHCI / OHCI / EHCI.
متوافق مع USB 2.0 عالي السرعة.
-40 درجة مئوية إلى 85 درجة مئوية نطاق درجة حرارة التشغيل ممتد.
متوفر في حزم Pb-free 28 Pin SSOP و QFN-32 المدمجة (كلاهما متوافق مع RoHS).
التطبيقات
• USB لمحولات RS232 / RS422 / RS485
• ترقية الأجهزة الطرفية القديمة إلى USB
• واجهات وكابلات نقل بيانات USB للهواتف الخلوية واللاسلكية
• واجهات التصاميم القائمة على MCU / PLD / FPGA مع USB
• صوت USB ونقل بيانات الفيديو ذات النطاق الترددي المنخفض
• PDA إلى USB لنقل البيانات
• قارئات البطاقة الذكية USB
• أجهزة USB
• التحكم الصناعي USB
• واجهة مشغل MP3 USB
• قارئ / كتاب بطاقة فلاش USB
• Set Top Box PC - واجهة USB
• واجهة كاميرا رقمية USB
• أجهزة مودم USB
• مودم لاسلكي USB
• قارئات USB Bar Code
• دونغل لتشفير البرامج / الأجهزة USB
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | FTDI |
| فئة المنتج | بطاقة واجهة الشبكة (NIC) |
| مسلسل | USBmadeEZ-UART |
| منتج | أجهزة تحكم جسر USB |
| يكتب | قم بتوصيل USB إلى UART |
| التعبئة والتغليف | أنبوب التغليف البديل |
| وحدة الوزن | 0.080001 أوقية |
| تصاعد النمط | SMD / SMT |
| حزمة-حالة | 28-SSOP (0.209 بوصة ، عرض 5.30 ملم) |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية |
| وظيفة | جسر ، USB إلى UART |
| واجهه المستخدم | UART |
| الجهد العرض | 3.3 فولت ~ 5.25 فولت |
| مورد - جهاز - حزمة | 28-SSOP |
| سرعة | السرعة الكاملة |
| العرض الحالي | 15 مللي أمبير |
| بروتوكول | USB |
| المعايير | USB 2.0 |
| معدل البيانات | 12 ميجا بايت / ثانية |
| معيار | USB 2.0 |
| نوع الواجهة | UART |
| حزمة-حالة | SSOP-28 |
الأوصاف
USB Bridge ، USB إلى UART USB 2.0 UART Interface 28-SSOP
واجهة USB IC USB إلى Serial UART Enhanced IC SSOP-28
