25 ميجا هرتز دائرة إلكترونية بواجهة 10 بت ، رقائق IC الإلكترونية AD9833BRMZ
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | AD9833BRMZ |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الدقة (بت) | 10 ب | ماجستير fclk | 25 ميجا هرتز |
|---|---|---|---|
| ضبط عرض الكلمة (بت) | 28 ب | الجهد - العرض | 2.3 فولت ~ 5.5 فولت |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 105 درجة مئوية | نوع التركيب | سطح جبل |
| العبوة / العلبة | 10-TFSOP ، 10-MSOP (0.118 بوصة ، عرض 3.00 ملم) | حزمة جهاز المورد | 10-MSOP |
| إبراز | دائرة إلكترونية بواجهة 25 ميجا هرتز,دائرة إلكترونية بواجهة 10 بت,رقائق IC الإلكترونية AD9833BRMZ |
||
منتوج وصف

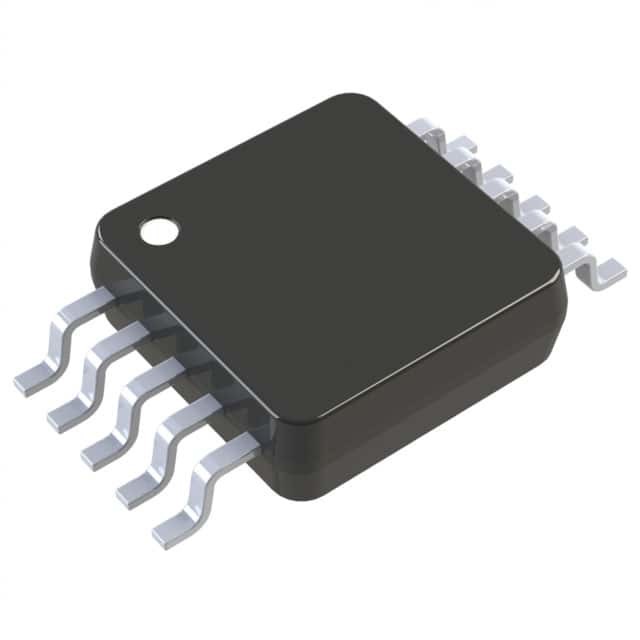

AD9833BRMZ IC DDS 25MHZ 10BIT 10MSOP Analog Devices Inc.
تفاصيل المنتج
وصف عام
AD9833 هو مولد شكل موجي منخفض الطاقة وقابل للبرمجة قادر على إنتاج مخرجات موجة جيبية ومثلثة ومربعة.تردد الإخراج والمرحلة قابلة للبرمجة ، مما يسمح بضبط سهل.ليست هناك حاجة إلى مكونات خارجية.
سمات
التردد والمرحلة القابلة للبرمجة رقميًااستهلاك طاقة يبلغ 12.65 ميغاواط عند 3 فولت
0 ميجا هرتز إلى 12.5 ميجا هرتز نطاق تردد الإخراج
دقة 28 بت: 0.1 هرتز عند الساعة المرجعية 25 ميجا هرتز
مخرجات الموجة الجيبية والمثلثة والمربعة
2.3 فولت إلى 5.5 فولت مصدر طاقة
لا توجد مكونات خارجية مطلوبة
3-سلك واجهة SPI
نطاق درجة الحرارة الممتد: من -40 درجة مئوية إلى +105 درجة مئوية
خيار خفض الطاقة
حزمة MSOP ذات 10 نقاط
مؤهل لتطبيقات السيارات
التطبيقات
تحفيز التردد / توليد الموجيقياس تدفق السائل والغاز
التطبيقات الحسية: كشف القرب والحركة والعيوب
فقدان / توهين الخط
اختبار ومعدات طبية
اكتساح / مولدات على مدار الساعة
تطبيقات قياس الانعكاس في المجال الزمني (TDR)
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | الأجهزة التناظرية |
| فئة المنتج | توليف رقمي مباشر (DDS) |
| مسلسل | م 9833 |
| منتج | DDS Direct Digital Synthesis ICs |
| يكتب | مولد الموجي DDS |
| التعبئة والتغليف | أنبوب التغليف البديل |
| وحدة الوزن | 0.005051 أوقية |
| تصاعد النمط | SMD / SMT |
| حزمة-حالة | 10-TFSOP ، 10-MSOP (0.118 بوصة ، عرض 3.00 ملم) |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 105 درجة مئوية |
| نوع التركيب | سطح جبل |
| عدد القنوات | 1 قناة |
| الجهد العرض | 2.3 فولت ~ 5.5 فولت |
| مورد - جهاز - حزمة | 10-MSOP |
| قرار بت | 10 ب |
| ماجستير- fclk | 25 ميجا هرتز |
| ضبط - كلمة - عرض - بت | 28 ب |
| دقة | 10 بت |
| أقصى درجة حرارة للتشغيل | + 105 ج |
| نطاق الحرارة الشغالة | - 40 ج |
| التشغيل-العرض-الجهد | 2.3 فولت إلى 5.5 فولت |
| نسبة الإشارة إلى الضوضاء SNR | 60 ديسيبل |
| ادوات \ عده تطوير البرمجيات | EVAL-AD9833SDZ |
| حزمة-حالة | MSOP-10 |
| عدد المحولات | 1 محول |
مكون متوافق وظيفي
شكل ، حزمة ، مكون متوافق وظيفي
| جزء الشركة المصنعة # | وصف | الصانع | يقارن |
| AD9833BRMZ-REEL المتحكمات الدقيقة والمعالجات |
طاقة منخفضة ، 12.65 ميغاواط ، 2.3 فولت إلى 5.5 فولت ، مولد الموجي القابل للبرمجة | شركة الأجهزة التناظرية | AD9833BRMZ مقابل AD9833BRMZ-REEL |
| AD9833BRM-REEL المتحكمات الدقيقة والمعالجات |
طاقة منخفضة ، 12.65 ميغاواط ، 2.3 فولت إلى +5.5 فولت ، مولد الموجي القابل للبرمجة | شركة الأجهزة التناظرية | AD9833BRMZ مقابل AD9833BRM-REEL |
| AD9833BRM-REEL7 المتحكمات الدقيقة والمعالجات |
طاقة منخفضة ، 12.65 ميغاواط ، 2.3 فولت إلى +5.5 فولت ، مولد الموجي القابل للبرمجة | شركة الأجهزة التناظرية | AD9833BRMZ مقابل AD9833BRM-REEL7 |
| AD 9833BRM المتحكمات الدقيقة والمعالجات |
طاقة منخفضة ، 12.65 ميغاواط ، 2.3 فولت إلى +5.5 فولت ، مولد الموجي القابل للبرمجة | شركة الأجهزة التناظرية | AD9833BRMZ مقابل AD9833BRM |
| AD9833BRMZ-REEL7 المتحكمات الدقيقة والمعالجات |
طاقة منخفضة ، 12.65 ميغاواط ، 2.3 فولت إلى 5.5 فولت ، مولد الموجي القابل للبرمجة | شركة الأجهزة التناظرية | AD9833BRMZ مقابل AD9833BRMZ-REEL7 |
الأوصاف
المركب الرقمي المباشر 25 ميجا هرتز 1-DAC 10bit أنبوب MSOP التسلسلي 10 دبوس
الحصول على البيانات ADCs / DACs - المتخصصة 12.65 ميجاوات 2.3-5.5V Prog Waveform Gen
