1.65V-5.5V واجهة الدوائر المتكاملة FSA2257L10X SW SPDTX2 1.15OHM 10MICROPAK
| اسم العلامة التجارية | onsemi |
|---|---|
| رقم الموديل | FSA2257L10X |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تبديل الدائرة | SPDT | دائرة المضاعف / المضاعف | 2: 1 |
|---|---|---|---|
| عدد الدوائر | 2 | المقاومة داخل الدولة (الحد الأقصى) | 1.15 أوم |
| مطابقة قناة إلى قناة (ΔRon) | 60 مللي أوم | الجهد - العرض ، واحد (V +) | 1.65 فولت ~ 5.5 فولت |
| الجهد - العرض ، مزدوج (V ±) | - | وقت التبديل (طن ، Toff) (الحد الأقصى) | 35 ن ، 15 ن |
| -3db النطاق الترددي | 200 ميجا هرتز | حقن الشحن | 10 قطعة |
| سعة القناة (CS (إيقاف) ، CD (إيقاف)) | 12pF | التيار - التسرب (IS (إيقاف)) (الحد الأقصى) | 2nA |
| الحديث المتبادل | -75 ديسيبل @ 1 ميجا هرتز | درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية (تا) |
| نوع التركيب | سطح جبل | العبوة / العلبة | 10-UFQFN وسادة مكشوفة |
| حزمة جهاز المورد | 10-MicroPak ™ | ||
| إبراز | 1.65V الدوائر المتكاملة واجهة,5.5V واجهة الدوائر المتكاملة,FSA2257L10X |
||
منتوج وصف

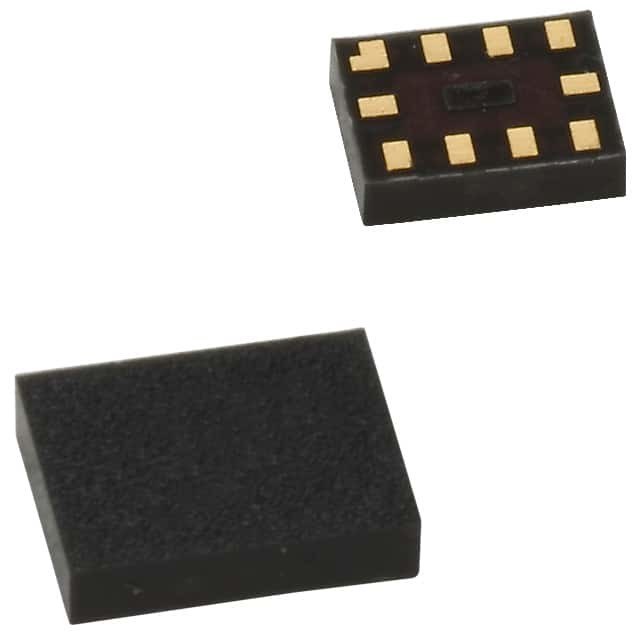

FSA2257L10X IC SW SPDTX2 1.15OHM 10MICROPAK onsemi
تفاصيل المنتج
وصف عام
FSA2257 عبارة عن مفتاح تناظري ثنائي الاتجاه ثنائي الاتجاه مزدوج القطب المزدوج (SPDT) يمكن تكوين هذا المفتاح إما كمضاعف إرسال أو مزيل تعدد الإرسال بواسطة دبابيس مختارة.يتميز الجهاز بـ RON منخفض للغاية يبلغ 1.3 درجة كحد أقصى عند 4.5 فولت VCC وسيعمل على نطاق VCC الواسع من 1.65 فولت إلى 5.5 فولت.تم تصنيع الجهاز بتقنية CMOS دون ميكرون لتحقيق سرعات تحويل سريعة وهو مصمم للتشغيل قبل التشغيل.الإدخال المحدد متوافق مع مستوى TTL.
سمات
■ أقصى مقاومة 1.15 أوم للتشغيل (RON) لإمداد 4.5 فولت■ 0.3Ω كحد أقصى من التسطيح RON لإمداد + 5 فولت
■ عبوة MicroPak ™ موفرة للمساحة
■ نطاق تشغيل VCC واسع: 1.65 فولت إلى 5.5 فولت
■ وقت التشغيل والإيقاف السريع
■ فاصل قبل صنع تمكين الدوائر
■ إدخال التحكم المتوافق مع TTL المتوافق مع الجهد الزائد
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | فيرتشايلد أشباه الموصلات |
| فئة المنتج | المفاتيح التناظرية ، والمضاعفات ، و demultiplexers |
| التعبئة والتغليف | بكرة |
| وحدة الوزن | 0.000776 أوقية |
| تصاعد النمط | SMD / SMT |
| إعدادات | 2 × SPDT |
| أقصى درجة حرارة للتشغيل | + 85 ج |
| نطاق الحرارة الشغالة | - 40 ج |
| التشغيل-العرض-الجهد | 1.65 فولت إلى 5.5 فولت |
| العرض الحالي ماكس | 500 غ |
| الجزء - # - الأسماء المستعارة | FSA2257L10X_NL |
| العرض والجهد ماكس | 5.5 فولت |
| العرض-الجهد- دقيقة | 1.65 فولت |
| حزمة-حالة | MicroPak-10 |
| نوع العرض | توريد واحد |
| على المقاومة ماكس | 1.3 أوم |
| خارج الوقت ماكس | 15 نانوثانية |
| منافذ المفاتيح | 2 التبديل |
| في الوقت المحدد ماكس | 35 نانوثانية |
| تبديل الجهد ماكس | 4.5 فولت |
| التبديل المستمر الحالي | 200 مللي أمبير |
الأوصاف
محول تناظري مزدوج SPDT 10-Pin MicroPak WT / R
التبديل التناظري ICs Low RON Low Voltage Dual SPDT Bi-direct
