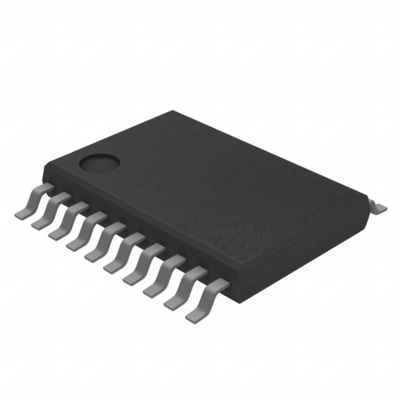

مترجم جهد مستقر 100 ميجابت في الثانية IC ، مترجم مستوى المنطق TXB0108PWR

وصف

يتميز هذا المترجم 8 بت غير المتحول بقضيبين كهربائيين قابلين للتهيئة بشكل فردي.الغرض من المنفذ هو مراقبة VCCA.يتم دعم أي جهد مصدر بين 1.2 و 3.6 فولت بواسطة VCCA.يستخدم المنفذ B لمراقبة VCCB.أي جهد مصدر بين 1.65 فولت و 5.5 فولت مقبول لـ VCCB.يسمح هذا بترجمة الجهد المنخفض العالمية ثنائية الاتجاه بين أي من عقد الجهد 1.2-V و 1.5-V و 1.8-V و 2.5-V و 3.3-V و 5-V.يجب ألا تزيد قيمة VCCA عن قيمة VCCB.

تصبح جميع المخرجات ذات مقاومة عالية عندما يكون إدخال تمكين الإخراج (OE) منخفضًا.يتم تشغيل دائرة الإدخال OE الخاصة بـ TXB0108 بواسطة VCCA.

تم تصميم هذا الجهاز بالكامل لتطبيقات خفض الطاقة الجزئي القائمة على Ioff.تعمل دائرة Ioff على تعطيل النواتج عند إيقاف تشغيل الجهاز ، مما يؤدي إلى التخلص من التدفق العكسي الحالي الخطير عبر الجهاز.

قم بتوصيل OE بـ GND من خلال مقاوم منسحب للحفاظ على حالة المعاوقة العالية أثناء زيادة الطاقة أو خفض الطاقة ؛يتم تعيين الحد الأدنى لقيمة المقاوم من خلال قدرات الاستعانة بالمصادر الحالية للسائق.

سمات

• 1.2 فولت إلى 3.6 فولت على المنفذ A و 1.65 فولت إلى 5.5 فولت على المنفذ B (VCCA ≤ VCCB)
• ميزة عزل VCC - إذا كان أي من مدخلات VCC في GND ، فإن جميع المخرجات تكون في حالة مقاومة عالية
• دارة الإدخال OE المشار إليها بـ VCCA
• استهلاك منخفض للطاقة ، 4-μA Max ICC
• Ioff يدعم تشغيل وضع خفض الطاقة الجزئي
• يتجاوز أداء المزلاج 100 مللي أمبير لكل 78 دينار أردني ، الفئة الثانية
• حماية ESD تتجاوز JESD 22
- ميناء
• نموذج جسم الإنسان 2000-V (A114-B)
• طراز جهاز مشحون 1000 فولت (C101)
- منفذ ب
• نموذج جسم الإنسان بقدرة 15 كيلوفولت (A114-B)
• نموذج جسم الإنسان بقوة ± 8 كيلو فولت (A114-B) (حزمة YZP فقط)
• طراز جهاز مشحون 1000 فولت (C101)

التطبيقات

• سماعة
• هاتف ذكي
• لوح
• كمبيوتر مكتبي
