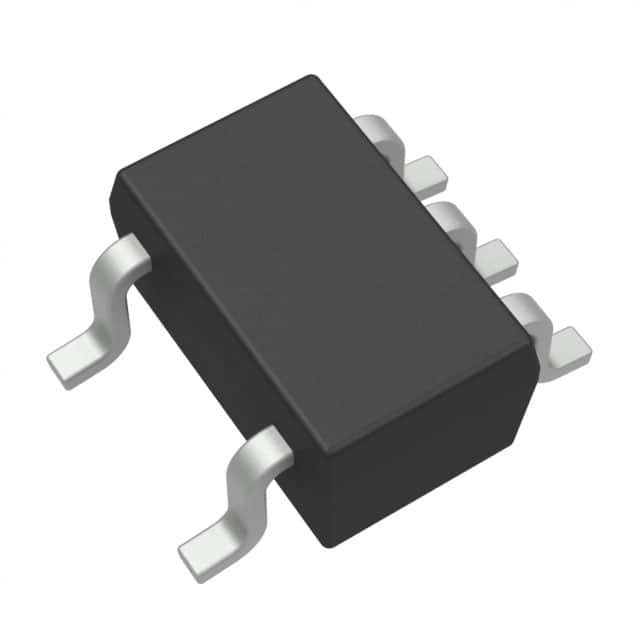

0.9V-3.6V عازلة المنطق IC SN74AUP1T34DCKR SC70-5 Texas Instruments

وصف

SN74AUP1T34 هو مترجم 1 بت غير متحول مع اثنين من قضبان إمداد الطاقة القابلة للتكوين بشكل مستقل.إنه مترجم أحادي الاتجاه من A إلى B. المنفذ A مخصص لمراقبة VCCA.نطاق جهد الإمداد لـ VCCA هو 0.9 فولت إلى 3.6 فولت.المنفذ B مخصص لمراقبة VCCB.يمكن لـ VCCB قبول جهد إمداد يتراوح من 0.9 فولت إلى 3.6 فولت ، وهذا يتيح ترجمة الجهد المنخفض بين عقد الجهد من 1 فولت ، و 1.2 فولت ، و 1.5 فولت ، و 1.8 فولت ، و 2.5 فولت ، و 3.3 فولت. التطبيقات القائمة على خفض الطاقة الجزئي.عند إيقاف تشغيل الجهاز ، تقوم دائرة Ioff بتعطيل المخرجات ، مما يمنع إتلاف التيار العكسي عبر الجهاز.

سمات

• يسمح التباطؤ في الإدخال بالانتقال البطيء للمدخلات وتحسين مناعة الضوضاء عند الإدخال
• حماية ESD تتجاوز JESD 22
• موديل جسم الإنسان 5000 فولت (A114-A)
• يتجاوز أداء المزلاج 100 مللي أمبير لكل 78 دينار أردني ، الفئة الثانية
• نطاق تشغيل واسع لـ VCC من 0.9 فولت إلى 3.6 فولت • تأخيرات انتشار متوازن: tPLH = tPHL (1.8-V إلى 3.3-V ترجمة نموذجية)
• استهلاك منخفض للطاقة الساكنة: بحد أقصى 5-µA ICC
• محرك إخراج بمقدار ± 6 مللي أمبير عند 3 فولت • يدعم Ioff تشغيل وضع خفض الطاقة الجزئي
• ميزة عزل VCC - إذا كان إدخال VCCA عند GND ، يكون المنفذ B في حالة مقاومة عالية

التطبيقات

• الإلكترونيات الشخصية
• الاتصالات السلكية واللاسلكية
• مَشرُوع
• صناعي
