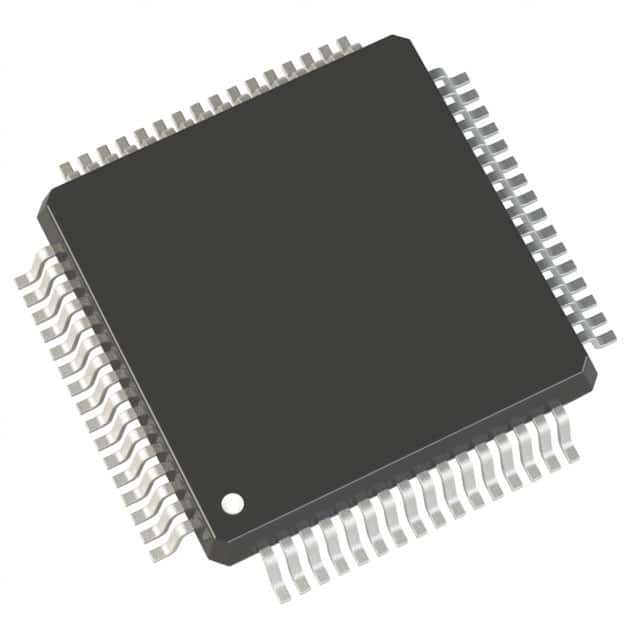

متحكم دقيق عاكس قابل للبرمجة IC متعدد الأغراض STM32F091RCT6

وصف

تحتوي وحدات التحكم الدقيقة STM32F091xB / xC على نواة RISC عالية الأداء ARM® Cortex®-M0 32 بت تعمل بسرعة تصل إلى 48 ميجاهرتز ، وتخزين مدمج عالي السرعة (حتى 256 كيلوبايت من ذاكرة فلاش و 32 كيلوبايت من SRAM) ، و مجموعة واسعة من الأجهزة الطرفية التي تمت ترقيتها و I / Os.يتم توفير واجهات اتصال قياسية (اثنان I2Cs ، واثنان SPI / واحد I2S ، وواحد HDMI CEC ، وما يصل إلى ثمانية USART) ، بالإضافة إلى CAN واحد ، واحد ADC 12 بت ، واحد DAC 12 بت مع قناتين ، سبعة 16- مؤقتات بت وجهاز توقيت 32 بت وجهاز توقيت PWM ذو تحكم متقدم.

تعمل وحدات التحكم الدقيقة STM32F091xB / xC في نطاقات درجات حرارة تتراوح بين -40 إلى +85 درجة مئوية و -40 إلى +105 درجة مئوية ، مع مصدر طاقة يتراوح من 2.0 إلى 3.6 فولت. -تطبيقات الطاقة.

تتوفر وحدات التحكم الدقيقة STM32F091xB / xC في سبع حزم مختلفة تتراوح من 48 إلى 100 دبوس ، مع شكل القالب المتاح عند الطلب.يتم تضمين مجموعات مختلفة من الأجهزة الطرفية اعتمادًا على الجهاز.

هذه الخصائص تجعل المتحكمات الدقيقة STM32F091xB / xC مناسبة لمجموعة واسعة من التطبيقات ، بما في ذلك التحكم في التطبيق وواجهات المستخدم ، والأجهزة المحمولة ، وأجهزة استقبال الصوت والفيديو والتلفزيون الرقمي ، والأجهزة الطرفية للكمبيوتر الشخصي ، ومنصات الألعاب ونظام تحديد المواقع العالمي (GPS) ، والتطبيقات الصناعية ، وأجهزة التحكم المنطقية القابلة للبرمجة (PLC) ، والمحولات ، والطابعات والماسحات الضوئية وأنظمة الإنذار وأجهزة الاتصال الداخلي عبر الفيديو وأجهزة التدفئة والتهوية وتكييف الهواء.

سمات

• النواة: وحدة المعالجة المركزية ARM® 32-bit Cortex®-M0 ، بتردد يصل إلى 48 ميجاهرتز
• ذكريات
- 128 إلى 256 كيلو بايت من ذاكرة فلاش
- 32 كيلو بايت من SRAM بتكافؤ HW
• وحدة حساب CRC
• إعادة تعيين وإدارة الطاقة
- العرض الرقمي و I / Os: VDD = 2.0 فولت إلى 3.6 فولت
- العرض التناظري: VDDA = VDD حتى 3.6 فولت
- إعادة التشغيل / إيقاف التشغيل (POR / PDR)
- كاشف جهد قابل للبرمجة (PVD)
- أوضاع الطاقة المنخفضة: النوم والتوقف والاستعداد
- توريد VBAT لسجلات RTC والنسخ الاحتياطي
• إدارة الساعة
- مذبذب بلوري من 4 إلى 32 ميجا هرتز
- مذبذب 32 كيلوهرتز لـ RTC مع المعايرة
- RC داخلي 8 ميجا هرتز مع خيار x6 PLL
- مذبذب RC داخلي 40 كيلو هرتز
- مذبذب داخلي 48 ميجاهرتز مع تشذيب آلي على أساس تحويلة.التزامن
• ما يصل إلى 88 إدخال / إخراج سريع
- كل مخطط له على ناقلات المقاطعة الخارجية
- ما يصل إلى 69 إدخالاً / إخراجاً بقدرة تحمل 5 فولت و 19 بإمداد مستقل VDDIO2
• تحكم DMA ذو 12 قناة
• واحد 12 بت ، 1.0 µs ADC (حتى 16 قناة)
- مدى التحويل: من 0 إلى 3.6 فولت
- مصدر إمداد تناظري منفصل: 2.4 فولت إلى 3.6 فولت
• محول D / A واحد 12 بت (مع قناتين)
• اثنان من المقارنات التناظرية السريعة منخفضة الطاقة مع مدخلات ومخرجات قابلة للبرمجة
• ما يصل إلى 24 قناة استشعار سعوية لمفتاح اللمس ، ومستشعرات اللمس الخطية والدوارة
• التقويم RTC مع التنبيه والتنبيه الدوري من Stop / Standby
• 12 جهاز توقيت
- مؤقت تحكم متقدم 16 بت لإخراج 6 قنوات PWM
- مؤقت واحد 32 بت وسبعة 16 بت ، مع ما يصل إلى 4 IC / OC ، OCN ، قابلة للاستخدام لفك تشفير التحكم بالأشعة تحت الحمراء أو التحكم في DAC
- أجهزة ضبط الوقت المستقلة والنظام
- جهاز ضبط الوقت SysTick
• واجهات الاتصال
- واجهتان I2C تدعمان Fast Mode Plus (1 ميجابت / ثانية) مع مغسلة تيار 20 مللي أمبير ، واحدة تدعم SMBus / PMBus والاستيقاظ
- ما يصل إلى ثمانية USART تدعم التحكم الرئيسي المتزامن SPI والمودم ، وثلاثة بواجهة ISO7816 و LIN و IrDA والكشف عن معدل الباود التلقائي وميزة التنبيه
- اثنان SPI (18 ميجابت / ثانية) مع 4 إلى 16 إطار بتات قابلة للبرمجة ، ومع واجهة I2S متعددة الإرسال
- يمكن واجهة
• تنبيه HDMI CEC عند استقبال الرأس
• تصحيح أخطاء الأسلاك التسلسلية (SWD)
• معرف فريد 96 بت
• جميع الحزم ECOPACK®2
