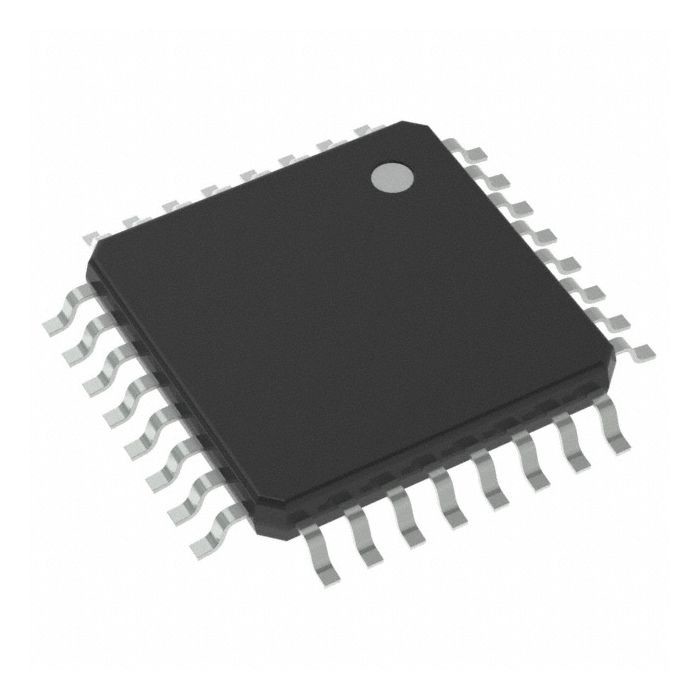

16 ميجا هرتز MCU دائرة متكاملة واحدة ATMEGA16U2-AU 8 بت 16 كيلو بايت فلاش



ملخص

ATmega8U2 / 16U2 / 32U2 عبارة عن متحكم CMOS 8 بت منخفض الطاقة يعتمد على بنية RISC المحسنة AVR.من خلال تنفيذ تعليمات قوية في دورة ساعة واحدة ، يحقق ATmega8U2 / 16U2 / 32U2 سرعة نقل تقترب من 1 MIPS لكل MHz مما يسمح لمصمم النظام بتحسين استهلاك الطاقة مقابل سرعة المعالجة.





سمات

• أداء عالي ، متحكم AVR® 8 بت منخفض الطاقة
• هندسة RISC المتقدمة
- 125 تعليمات قوية - تنفيذ معظم دورة واحدة على مدار الساعة
- 32 × 8 سجلات عمل للأغراض العامة
- عملية ثابتة بالكامل
- سرعة نقل تصل إلى 16 MIPS بتردد 16 ميجاهرتز
• برنامج غير متقلب وذكريات البيانات
- 8 كيلو بايت / 16 كيلو بايت / 32 كيلو بايت من فلاش قابل للبرمجة ذاتيًا داخل النظام
- 512/512/1024 إيبروم
- 512/512/1024 ذاكرة SRAM الداخلية
- دورات الكتابة / المسح: 10،000 فلاش / 100،000 إيبروم
- الاحتفاظ بالبيانات: 20 عامًا عند 85 درجة مئوية / 100 عام عند 25 درجة مئوية (1)
- قسم كود التمهيد الاختياري مع وحدات قفل مستقلة
البرمجة داخل النظام عن طريق تنشيط جهاز برنامج التمهيد على الرقاقة بعد إعادة التعيين
عملية القراءة الحقيقية أثناء الكتابة
- قفل البرمجة لأمن البرمجيات
• وحدة جهاز USB 2.0 كاملة السرعة مع مقاطعة عند اكتمال النقل
- يتوافق تمامًا مع مواصفات الناقل التسلسلي العالمي REV 2.0
- 48 ميجاهرتز PLL لتشغيل ناقل كامل السرعة: معدلات نقل البيانات بمعدل 12 ميجابت / ثانية
- 176 بايت USB DPRAM مستقل تمامًا لتخصيص ذاكرة نقطة النهاية
- نقطة النهاية 0 لعمليات نقل التحكم: من 8 حتى 64 بايت
- 4 نقاط نهاية قابلة للبرمجة:
داخل أو خارج الاتجاهات
التحويلات المجمعة والمقاطعة والمتزامنة
أقصى حجم للحزم قابل للبرمجة من 8 إلى 64 بايت
مبرمجة واحدة أو مزدوجة عازلة
- تعليق / استئناف المقاطعات
- إعادة ضبط وحدة التحكم الدقيقة على USB Bus Reset دون فصل
- فصل ناقل USB عند طلب متحكم
• الميزات الطرفية
- عداد / عدادات 8 بت واحد مع مقياس مسبق منفصل ووضع المقارنة (قناتان PWM 8 بت)
- عداد / عداد 16 بت واحد مع مقياس مسبق منفصل ، مقارنة ووضع الالتقاط (ثلاث قنوات PWM 8 بت)
- USART مع وضع SPI master فقط والتحكم في تدفق الأجهزة (RTS / CTS)
- Master / Slave SPI Serial Interface
- مؤقت مراقب قابل للبرمجة مع مذبذب منفصل على الرقاقة
- مقارن تناظري على الرقاقة
- المقاطعة والاستيقاظ على دبوس التغيير
• On Chip Debug Interface (debugWIRE)
• ميزات متحكم خاص
- إعادة تشغيل الطاقة واكتشاف براون التدريجي القابل للبرمجة
- مذبذب داخلي معاير
- مصادر المقاطعة الخارجية والداخلية
- خمسة أوضاع للنوم: الخمول ، وتوفير الطاقة ، وإيقاف التشغيل ، والاستعداد ، والاستعداد الممتد
• I / O والحزم
- 22 I / O Lines قابلة للبرمجة
- حزم QFN32 (5 × 5 مم) / TQFP32
• الفولتية العاملة
- 2.7 - 5.5 فولت
• درجة حرارة التشغيل
- صناعي (-40 درجة مئوية إلى + 85 درجة مئوية)
• الحد الأقصى للتردد
- 8 ميجا هرتز عند 2.7 فولت - النطاق الصناعي
- 16 ميجا هرتز عند 4.5 فولت - النطاق الصناعي
ملاحظة: 1. راجع "الاحتفاظ بالبيانات" في الصفحة 6 للحصول على التفاصيل.
