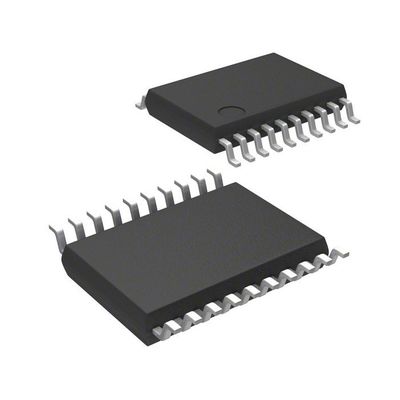

وحدة متحكم دقيقة داخلية MCU STM8S003F3P6 8BIT 8KB FLASH 20TSSOP
| اسم العلامة التجارية | STMicroelectronics |
|---|---|
| رقم الموديل | STM8S003F3P6 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | STM8 | حجم اللب | 8 بت |
|---|---|---|---|
| سرعة | 16 ميجا هرتز | الاتصال | I²C ، IrDA ، LINbus ، SPI ، UART / USART |
| ملحقات | براون-أوت كشف / إعادة تعيين ، POR ، PWM ، WDT | عدد I / O | 16 |
| حجم ذاكرة البرنامج | 8 كيلوبايت (8 كيلوبايت × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | 128 × 8 | حجم ذاكرة الوصول العشوائي | 1 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 2.95 فولت ~ 5.5 فولت | محولات البيانات | أ / د 5 × 10 ب |
| نوع المذبذب | داخلي | درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية (تا) |
| نوع التركيب | سطح جبل | العبوة / العلبة | 20-TSSOP (0.173 بوصة ، عرض 4.40 ملم) |
| حزمة جهاز المورد | 20-TSSOP | ||
| إبراز | وحدة ميكروكنترولر MCU الداخلية,وحدة متحكم MCU 8 كيلو بايت,STM8S003F3P6 |
||
منتوج وصف
STM8S003F3P6 IC MCU 8BIT 8KB فلاش 20TSSOP ST
تفاصيل المنتج
وصف STM8S003F3P6
STM8S003F3P6 عبارة عن متحكم دقيق ذو قيمة 8 بت مع 8 كيلو بايت من ذاكرة برنامج فلاش و EEPROM للبيانات الحقيقية التي تحمل في ثناياه عوامل.تحتوي وحدات التحكم الدقيقة ذات القيمة 8 بت STM8S003F3 على 8 كيلو بايت من ذاكرة برنامج فلاش و EEPROM للبيانات الحقيقية المدمجة.في الكتيب المرجعي لعائلة متحكم STM8S ، يشار إليها على أنها أجهزة منخفضة الكثافة (RM0016).توفر أجهزة خط القيمة STM8S003F3 المزايا التالية: الأداء العالي والصلابة وتكلفة النظام الرخيصة.EEPROM للبيانات الحقيقية مع ما يصل إلى 100000 دورة كتابة / مسح ، نواة متقدمة وملحقات منتجة بتقنية متطورة بتردد ساعة 16 ميجاهرتز ، I / Os دائم ، أجهزة مراقبة مستقلة مع مصادر ساعة منفصلة ، وآلية أمان على مدار الساعة تضمن أداء الجهاز ومرونته .
ميزات STM8S003F3P6
جوهر
• نواة STM8 متطورة بسرعة 16 ميجاهرتز مع هندسة هارفارد وخط أنابيب ثلاثي المراحل
• مجموعة تعليمات موسعة
ذكريات
• ذاكرة البرنامج: ذاكرة فلاش 8 كيلو بايت.الاحتفاظ بالبيانات لمدة 20 عامًا عند 55 درجة مئوية بعد 100 دورة
• ذاكرة الوصول العشوائي: 1 كيلو بايت
• ذاكرة البيانات: 128 بايت من البيانات الحقيقية EEPROM ؛ قدرة تحمل تصل إلى 100 كيلو من دورات الكتابة / المسح
الساعة وإعادة التعيين وإدارة التوريد
• جهد تشغيل من 2.95 فولت إلى 5.5 فولت
• تحكم مرن على مدار الساعة ، 4 مصادر رئيسية على مدار الساعة
- مذبذب مرنان بلوري منخفض الطاقة
- مدخل ساعة خارجية - داخلي ، قابل للتشذيب بواسطة المستخدم 16 ميجاهرتز RC
- RC داخلي منخفض الطاقة 128 كيلو هرتز
• نظام أمان على مدار الساعة مع مراقبة على مدار الساعة
• إدارة الطاقة
- أوضاع الطاقة المنخفضة (انتظار ، توقف نشط ، توقف)
- اغلاق الساعات الطرفية بشكل فردي
- نشط بشكل دائم ، استهلاك منخفض
إعادة تشغيل الطاقة وخفض الطاقة
إدارة المقاطعة
• وحدة تحكم متداخلة بالمقاطعة مع 32 مقاطعة
• ما يصل إلى 27 مقاطعة خارجية على 6 نواقل
واجهات الاتصالات
• UART مع خرج الساعة للتشغيل المتزامن ، SmartCard ، IrDA ، الوضع الرئيسي LIN
• واجهة SPI تصل إلى 8 ميجابت / ثانية
• واجهة I2C تصل إلى 400 كيلوبت / ثانية
المحول التناظري إلى الرقمي (ADC)
• 10 بت ADC ، + 1 LSB ADC مع ما يصل إلى 5 قنوات متعددة الإرسال ، وضع المسح والرقابة التناظرية
أنا / نظام التشغيل
• ما يصل إلى 28 إدخال / إخراج على حزمة 32 سنًا بما في ذلك 21 مخرجًا عالي المغسلة
• تصميم I / O قوي للغاية ، محصن ضد الحقن الحالي
دعم التنمية
• وحدة واجهة أحادية السلك المضمنة (SWIM) للبرمجة السريعة على الرقاقة وتصحيح الأخطاء غير التدخلي
الموقتات
• مؤقت تحكم متقدم: 16 بت ، 4 قنوات CAPCOM ، 3 مخرجات تكميلية ، إدخال في الوقت المحدد ومزامنة مرنة
• مؤقت للأغراض العامة 16 بت ، مع 3 قنوات CAPCOM (IC أو OC أو PWM)
• مؤقت أساسي 8 بت مع مقياس مسبق 8 بت
• مؤقت تنبيه تلقائي
• نافذة وجهاز توقيت مستقل
تطبيقات STM8S003F3P6
التحكم في المحرك
إدارة البطارية
إمدادات الطاقة وإدارة الطاقة.
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | STMicroelectronics |
| فئة المنتج | ميكروكنترولر |
| الصانع | STMicroelectronics |
| فئة المنتج | متحكمات دقيقة 8 بت - MCU |
| بنفايات | تفاصيل |
| تصاعد النمط | SMD / SMT |
| حزمة-حالة | TSSOP-20 |
| جوهر | STM8 |
| عرض ناقل البيانات | 8 بت |
| أقصى تردد على مدار الساعة | 16 ميجا هرتز |
| برنامج-ذاكرة-حجم | 8 كيلو بايت |
| حجم ذاكرة الوصول العشوائي البيانات | 1 كيلو بايت |
| ADC- القرار | 10 بت |
| التشغيل-العرض-الجهد | 2.95 فولت إلى 5.5 فولت |
| أقصى درجة حرارة التشغيل | + 85 ج |
| سلسلة المعالج | STM8S |
| التعبئة والتغليف | أنبوب |
| ماركة | STMicroelectronics |
| نوع البيانات RAM | كبش |
| حجم ذاكرة القراءة فقط | 128 ب |
| نوع ذاكرة القراءة فقط | إيبروم |
| نوع الواجهة | I2C SPI UART |
| الحد الأدنى من درجة حرارة التشغيل | - 40 ج |
| عدد قنوات ADC | 5 قنوات ADC |
| عدد عدادات الموقتات | 3 مؤقت |
| برنامج - ذاكرة - نوع | فلاش |
| مسلسل | STM8S003F3 |
| العرض والجهد ماكس | 5.5 فولت |
| العرض-الجهد- دقيقة | 2.95 فولت |
| وحدة الوزن | 0.006737 أوقية |
مكون متوافق وظيفي
شكل ، حزمة ، مكون متوافق وظيفي
| جزء الشركة المصنعة # | وصف | الصانع | يقارن |
| STM8S003F3P6TR المتحكمات الدقيقة والمعالجات |
خط القيمة الرئيسي 8 بت MCU مع 8 كيلو بايت فلاش ، 16 ميجا هرتز وحدة المعالجة المركزية ، EEPROM المتكاملة | STMicroelectronics | STM8S003F3P6 مقابل STM8S003F3P6TR |
الأوصاف
STM8 STM8S متحكم دقيق IC 8 بت 16 ميجا هرتز 8 كيلو بايت (8 كيلو × 8) فلاش 20-TSSOP
MCU 8 بت STM8 CISC 8KB فلاش 3.3 فولت / 5 فولت أنبوب TSSOP ذو 20 سنًا
متحكمات دقيقة 8 بت - MCU 8 بت MCU Value Line 16 MHz 8kb FL 128EE
