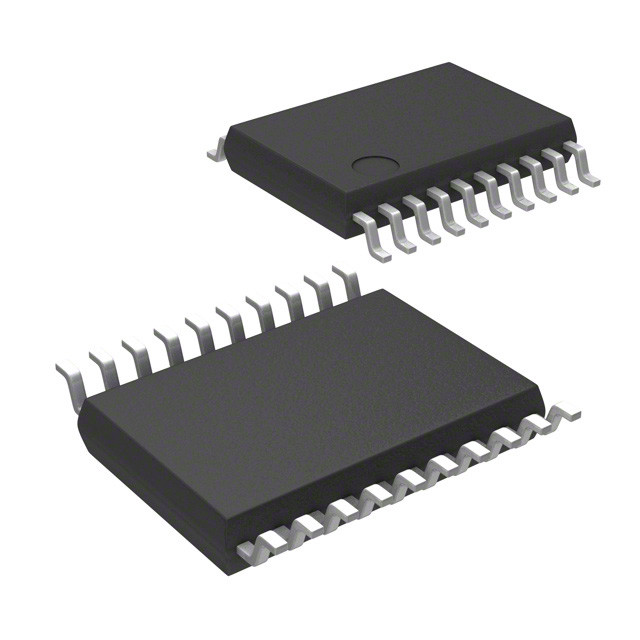

وحدة التحكم الدقيقة MCU المثبتة على السطح 16 ميجا هرتز 20TSSOP STM8S003F3P6TR
| اسم العلامة التجارية | STMicroelectronics |
|---|---|
| رقم الموديل | STM8S003F3P6TR |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | STM8 | حجم اللب | 8 بت |
|---|---|---|---|
| سرعة | 16 ميجا هرتز | الاتصال | I²C ، IrDA ، LINbus ، SPI ، UART / USART |
| ملحقات | براون-أوت كشف / إعادة تعيين ، POR ، PWM ، WDT | عدد I / O | 16 |
| حجم ذاكرة البرنامج | 8 كيلوبايت (8 كيلوبايت × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | 128 × 8 | حجم ذاكرة الوصول العشوائي | 1 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 2.95 فولت ~ 5.5 فولت | محولات البيانات | أ / د 5 × 10 ب |
| نوع المذبذب | داخلي | درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية (تا) |
| نوع التركيب | سطح جبل | العبوة / العلبة | 20-TSSOP (0.173 بوصة ، عرض 4.40 ملم) |
| حزمة جهاز المورد | 20-TSSOP | ||
| إبراز | وحدة ميكروكنترولر MCU المثبتة على السطح,وحدة متحكم MCU 16 ميجا هرتز,STM8S003F3P6TR |
||
منتوج وصف
STM8S003F3P6TR IC MCU 8BIT 8KB فلاش 20TSSOP ST
تفاصيل المنتج
وصف
توفر وحدات التحكم الدقيقة 8 بت لخط القيمة STM8S003F3 8 كيلوبايت من ذاكرة برنامج الفلاش ، بالإضافة إلى البيانات الحقيقية المدمجة EEPROM.يشار إليها على أنها أجهزة منخفضة الكثافة في الدليل المرجعي لعائلة متحكم STM8S (RM0016).توفر أجهزة خط القيمة STM8S003F3 / K3 المزايا التالية: الأداء والمتانة وتقليل تكلفة النظام.يتم ضمان أداء الجهاز وقوته من خلال البيانات الحقيقية EEPROM التي تدعم ما يصل إلى 100000 دورة كتابة / محو ، ونواة وأطراف متطورة مصنوعة في أحدث التقنيات بتردد ساعة 16 ميجاهرتز ، وإدخال / إخراج قوي ، وأجهزة مراقبة مستقلة مع مصدر منفصل للساعة ، ونظام أمان على مدار الساعة.
سمات
نواة STM8 متطورة بسرعة 16 ميجاهرتز مع بنية هارفارد وخط أنابيب ثلاثي المراحل
تمديد مجموعة التعليمات
ذاكرة البرنامج: ذاكرة فلاش 8 كيلو بايت ؛الاحتفاظ بالبيانات لمدة 20 عامًا عند 55 درجة مئوية بعد 100 دورة
ذاكرة البيانات: 128 بايت بيانات حقيقية EEPROM ؛التحمل حتى 100 ك دورات كتابة / محو
مؤقت تحكم متقدم: 16 بت ، 4 قنوات CAPCOM ، 3 مخرجات تكميلية ، إدخال الوقت الميت والمزامنة المرنة
طلب
مستهلكى الكترونيات
أجهزة الكمبيوتر وملحقات الكمبيوتر
تصميم وتطوير مضمن
خدمات
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | STMicroelectronics |
| فئة المنتج | ميكروكنترولر |
| مسلسل | STM8S |
| التعبئة والتغليف | شريط وبكرة (TR) |
| وحدة الوزن | 0.006737 أوقية |
| تصاعد النمط | SMD / SMT |
| حزمة-حالة | 20-TSSOP (0.173 بوصة ، عرض 4.40 ملم) |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية (تا) |
| مورد - جهاز - حزمة | 20-TSSOP |
| عدد من IO | 16 I / O |
| سرعة | 16 ميجا هرتز |
| حجم إيبروم | 128 × 8 |
| المعالج الأساسي | STM8 |
| حجم ذاكرة الوصول العشوائي | 1 كيلو × 8 |
| ذاكرة البرنامج | فلاش |
| ملحقات | براون-أوت كشف / إعادة تعيين ، POR ، PWM ، WDT |
| الاتصال | I2C، IrDA، LIN، SPI، UART / USART |
| الجهد العرض Vcc- Vdd | 2.95 فولت ~ 5.5 فولت |
| حجم اللب | 8 بت |
| برنامج-ذاكرة-حجم | 8 كيلوبايت (8 كيلوبايت × 8) |
| محولات البيانات | أ / د 5 × 10 ب |
| مذبذب من النوع | داخلي |
| أقصى درجة حرارة للتشغيل | + 85 ج |
| نطاق الحرارة الشغالة | - 40 ج |
| التشغيل-العرض-الجهد | 2.95 فولت إلى 5.5 فولت |
| نوع الواجهة | I2C SPI UART |
| جوهر | STM8 |
| سلسلة المعالج | STM8S |
| عرض ناقل البيانات | 8 بت |
| العرض والجهد ماكس | 5.5 فولت |
| العرض-الجهد- دقيقة | 2.95 فولت |
| حزمة-حالة | TSSOP-20 |
| أقصى تردد على مدار الساعة | 16 ميجا هرتز |
| عدد قنوات ADC | 5 قنوات ADC |
| حجم ذاكرة الوصول العشوائي البيانات | 1 كيلو بايت |
| حجم ذاكرة القراءة فقط | 128 ب |
| عدد عدادات الموقتات | 3 مؤقت |
| ADC- القرار | 10 بت |
| نوع البيانات RAM | كبش |
| نوع ذاكرة القراءة فقط | إيبروم |
مكون متوافق وظيفي
شكل ، حزمة ، مكون متوافق وظيفي
| جزء الشركة المصنعة # | وصف | الصانع | يقارن |
| STM8S003F3P6 المتحكمات الدقيقة والمعالجات |
خط القيمة الرئيسي 8 بت MCU مع 8 كيلو بايت فلاش ، 16 ميجا هرتز وحدة المعالجة المركزية ، EEPROM المتكاملة | STMicroelectronics | STM8S003F3P6TR مقابل STM8S003F3P6 |
الأوصاف
STM8 STM8S متحكم دقيق IC 8 بت 16 ميجا هرتز 8 كيلو بايت (8 كيلو × 8) فلاش 20-TSSOP
متحكمات دقيقة 8 بت - MCU 8 بت MCU Value Line 8kB Flash 16MHz EE
