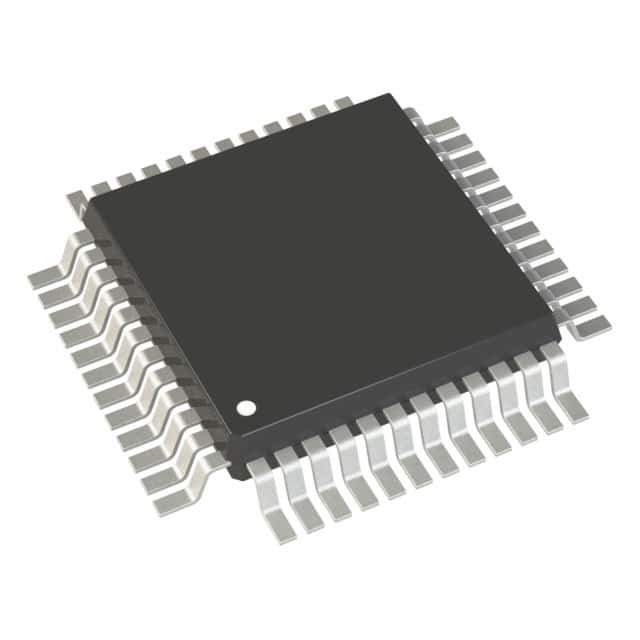

2.4V-3.6V MCU دائرة متكاملة قابلة للبرمجة STM32F030K6T6 32LQFP



وصف

يشتمل المتحكم الدقيق STM32F030x على نواة ARM Cortex ™ -M0 32 بت عالية الأداء تعمل بتردد 48 ميجاهرتز ، وذاكرة مضمنة عالية السرعة (تصل إلى 64 كيلو بايت من ذاكرة فلاش وما يصل إلى 8 كيلو بايت من SRAM) ، مجموعة من الأجهزة الطرفية المحسنة و I / Os.توفر جميع الأجهزة واجهات اتصال قياسية (ما يصل إلى وحدتي I2Cs ، وما يصل إلى اثنين من SPI ، وما يصل إلى اثنين من USART) ، و ADC 12 بت واحد ، وما يصل إلى 6 أجهزة ضبط الوقت للأغراض العامة 16 بت ، وجهاز ضبط وقت التحكم المتقدم PWM.
يعمل المتحكم الدقيق STM32F030x في نطاق درجة حرارة -40 إلى +85 درجة مئوية ، من مصدر طاقة 2.4 إلى 3.6 فولت.تسمح مجموعة شاملة من أوضاع توفير الطاقة بتصميم التطبيقات منخفضة الطاقة.
يشتمل المتحكم الدقيق STM32F030x على أجهزة في أربع حزم مختلفة تتراوح من 20 سنًا إلى 64 سنًا.اعتمادًا على الجهاز المختار ، يتم تضمين مجموعات مختلفة من الأجهزة الطرفية.يوفر الوصف أدناه نظرة عامة على النطاق الكامل للأجهزة الطرفية لـ STM32F030x المقترحة.
تجعل هذه الميزات متحكم STM32F030x مناسبًا لمجموعة واسعة من التطبيقات مثل التحكم في التطبيقات وواجهات المستخدم ، والمعدات المحمولة ، وأجهزة استقبال الصوت والفيديو والتلفزيون الرقمي ، وأجهزة الكمبيوتر الطرفية ، ومنصات الألعاب ، والدراجات الإلكترونية ، والأجهزة الاستهلاكية ، والطابعات ، والماسحات الضوئية ، والإنذار أنظمة الاتصال الداخلي عبر الفيديو وأجهزة التدفئة والتهوية وتكييف الهواء.





سمات

● Core: ARM® 32-bit Cortex ™ -M0 CPU ، تردد يصل إلى 48 ميجا هرتز
● ذكريات
- 16 إلى 64 كيلو بايت من ذاكرة فلاش
- 4 إلى 8 كيلو بايت من SRAM مع فحص تماثل HW
● وحدة حساب CRC
● إعادة تعيين وإدارة الطاقة
- نطاق الجهد: 2.4 فولت إلى 3.6 فولت
- إعادة التشغيل / إيقاف التشغيل (POR / PDR)
- أوضاع الطاقة المنخفضة: النوم والتوقف والاستعداد
● إدارة الساعة
- مذبذب بلوري من 4 إلى 32 ميجا هرتز
- مذبذب 32 كيلوهرتز لـ RTC مع المعايرة
- RC داخلي 8 ميجا هرتز مع خيار x6 PLL
- مذبذب RC داخلي 40 كيلو هرتز
● ما يصل إلى 55 إدخال / إخراج سريع
- كل مخطط له على ناقلات المقاطعة الخارجية
- ما يصل إلى 36 إدخال / إخراج بقدرة تحمل 5 فولت
● تحكم DMA ذو 5 قنوات
● 1 × 12 بت ، 1.0 مللي ثانية ADC (حتى 16 قناة)
- مدى التحويل: من 0 إلى 3.6 فولت
- إمداد تناظري منفصل من 2.4 حتى 3.6 فولت
● ما يصل إلى 10 مؤقتات
- مؤقت تحكم متقدم مكون من 7 قنوات 16 بت لـ 6 قنوات إخراج PWM ، مع توليد الوقت الميت والتوقف في حالات الطوارئ
- مؤقت 16 بت ، مع ما يصل إلى 4 IC / OC ، يمكن استخدامه لفك تشفير التحكم في الأشعة تحت الحمراء
- مؤقت 16 بت ، مع 2 IC / OC ، 1 OCN ، توليد الوقت الميت والتوقف في حالات الطوارئ
- مؤقتان 16 بت ، كل منهما مزود بـ IC / OC و OCN ، وتوليد الوقت المحدد ، وإيقاف الطوارئ وبوابة المغير للتحكم في الأشعة تحت الحمراء
- مؤقت 16 بت واحد مع 1 IC / OC
- مؤقت أساسي 16 بت
- أجهزة ضبط الوقت المستقلة والنظام
- مؤقت SysTick: عداد 24 بت لأسفل
● التقويم RTC مع التنبيه والتنبيه الدوري من Stop / Standby
● واجهات الاتصال
- ما يصل إلى واجهتين I2C: واحدة تدعم Fast Mode Plus (1 Mbit / s) مع مغسلة تيار 20 مللي أمبير
- ما يصل إلى اثنين من USART يدعمان التحكم الرئيسي المتزامن SPI والمودم ؛واحد مع الكشف التلقائي عن معدل الباود
- ما يصل إلى اثنين من SPI (18 ميجابت / ثانية) مع 4 إلى 16 إطار بتات قابلة للبرمجة
● تصحيح أخطاء الأسلاك التسلسلية (SWD)
