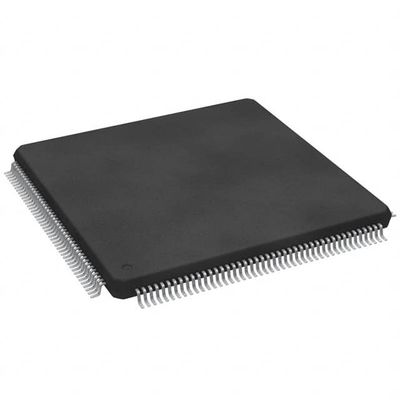

شريحة أحادية النواة MCU مثبتة على السطح ، STM32F429IGT6 ICs في الإلكترونيات الرقمية
| اسم العلامة التجارية | STMicroelectronics |
|---|---|
| رقم الموديل | STM32F429IGT6 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | ARM® Cortex®-M4 | حجم اللب | 32 بت أحادية النواة |
|---|---|---|---|
| سرعة | 180 ميجا هرتز | الاتصال | CANbus ، EBI / EMI ، Ethernet ، I²C ، IrDA ، LINbus ، SPI ، UART / USART ، USB OTG |
| ملحقات | كشف / إعادة تعيين ، DMA ، I²S ، LCD ، POR ، PWM ، WDT | عدد I / O | 140 |
| حجم ذاكرة البرنامج | 1 ميجابايت (1 م × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 256 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 1.8 فولت ~ 3.6 فولت | محولات البيانات | A / D 24x12b ؛ د / أ 2 × 12 ب |
| نوع المذبذب | داخلي | درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية (تا) |
| نوع التركيب | سطح جبل | العبوة / العلبة | 176-LQFP |
| حزمة جهاز المورد | 176-LQFP (24 × 24) | ||
| إبراز | رقاقة أحادية النواة MCU,رقاقة MCU للتثبيت السطحي,STM32F429IGT6 ICs في الإلكترونيات الرقمية |
||
منتوج وصف
STM32F429IGT6 IC MCU 32BIT 1 ميجابايت فلاش 176LQFP ST
تفاصيل المنتج
وصف
تعتمد عائلة STM32F405xx و STM32F407xx على أداء ARM® Cortex ™ -M4 32-bit RISC الأساسي الذي يعمل بتردد يصل إلى 168 ميجاهرتز.يتميز Cortex-M4 الأساسي بوحدة النقطة العائمة (FPU) بدقة فردية تدعم جميع تعليمات معالجة البيانات وأنواع البيانات أحادية الدقة في ARM.كما أنه ينفذ مجموعة كاملة من تعليمات DSP ووحدة حماية الذاكرة (MPU) التي تعزز أمان التطبيق.سيشار إلى Cortex-M4 core المزود بوحدة FPU باسم Cortex-M4F في هذا المستند.
سمات
• النواة: ARM 32-bit Cortex ™ -M4 CPU مع FPU ،مسرع الوقت الحقيقي التكيفي (ART
Accelerator ™) مما يتيح تنفيذ حالة عدم الانتظار
من ذاكرة فلاش ، تردد يصل إلى 168 ميجا هرتز ،
وحدة حماية الذاكرة ، 210 DMIPS /
1.25 DMIPS / ميجاهرتز (Dhrystone 2.1) ، و DSP
تعليمات
• ذكريات
- ما يصل إلى 1 ميغا بايت من ذاكرة فلاش
- ما يصل إلى 192 + 4 كيلو بايت من SRAM بما في ذلك 64-
كيلو بايت من بيانات CCM (الذاكرة الأساسية المزدوجة)
كبش
- تحكم مرن في الذاكرة الثابتة
دعم فلاش مدمج ، SRAM ،
ذكريات PSRAM و NOR و NAND
• واجهة LCD متوازية ، أوضاع 8080/6800
• إدارة الساعة وإعادة الضبط والإمداد
- إمداد تطبيقات 1.8 فولت إلى 3.6 فولت و I / Os
- POR و PDR و PVD و BOR
- مذبذب بلوري من 4 إلى 26 ميجا هرتز
- RC داخلي 16 ميجاهرتز مشذّب من المصنع (1٪
دقة)
- مذبذب 32 كيلوهرتز لـ RTC مع المعايرة
- RC داخلي 32 كيلوهرتز مع معايرة
• طاقة منخفضة
- أوضاع السكون والتوقف والاستعداد
- تزويد VBAT لـ RTC ، نسخ احتياطي 20 × 32 بت
سجلات + اختياري 4 كيلوبايت النسخ الاحتياطي SRAM
• محولات 3 × 12 بت ، 2.4 MSPS A / D: حتى 24
القنوات و 7.2 MSPS في التشذير الثلاثي
وضع
• محولات D / A 2 × 12 بت
• DMA للأغراض العامة: 16 تيار DMA
تحكم مع FIFOs ودعم انفجار
• ما يصل إلى 17 مؤقتًا: حتى اثني عشر جهازًا بتكنولوجيا 16 بت واثنان 32-
مؤقتات بت تصل إلى 168 ميجاهرتز ، كل منها يصل إلى 4
IC / OC / PWM أو عداد النبض والتربيع
(تزايدي) إدخال المشفر
• وضع التصحيح
- تصحيح السلك التسلسلي (SWD) و JTAG
واجهات
- Cortex-M4 Embedded Trace Macrocell ™
• ما يصل إلى 140 منفذ إدخال / إخراج مع إمكانية المقاطعة
- ما يصل إلى 136 إدخال / إخراج سريع حتى 84 ميجاهرتز
- ما يصل إلى 138 إدخال / نظام تشغيل متسامح 5 V
• ما يصل إلى 15 واجهة اتصال
- واجهات تصل إلى 3 × I2C (SMBus / PMBus)
- ما يصل إلى 4 USARTs / 2 UARTs (10.5 ميجابت / ثانية ، ISO
واجهة 7816 ، LIN ، IrDA ، تحكم مودم)
- ما يصل إلى 3 SPIs (42 Mbits / s) ، 2 مع muxed
I2S مزدوج الاتجاه لتحقيق فئة الصوت
الدقة عبر الصوت الداخلي PLL أو الخارجي
ساعة
- واجهات 2 × CAN (2.0B نشط)
- واجهة SDIO
• اتصال متقدم
- USB 2.0 عالي السرعة للجهاز / المضيف / OTG
تحكم مع PHY على الرقاقة
- USB 2.0 عالي السرعة / كامل السرعة
جهاز / مضيف / جهاز تحكم OTG مع مخصص
DMA ، PHY و ULPI عالي السرعة على الرقاقة
- 10/100 Ethernet MAC مع DMA مخصص:
يدعم أجهزة IEEE 1588v2 ، MII / RMII
• واجهة كاميرا متوازية من 8 إلى 14 بت تصل إلى
54 ميجابايت / ثانية
• مولد رقم عشوائي حقيقي
• وحدة حساب CRC
• معرف فريد 96 بت
• RTC: الدقة الفرعية ، تقويم الأجهزة
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | STMicroelectronics |
| فئة المنتج | ميكروكنترولر |
| مسلسل | STM32 F4 |
| التعبئة والتغليف | صينية |
| وحدة الوزن | 0.067010 أوقية |
| تصاعد النمط | SMD / SMT |
| اسم تجاري | STM32 |
| حزمة-حالة | 176-LQFP |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية (تا) |
| مورد - جهاز - حزمة | 176-LQFP (24 × 24) |
| عدد من IO | 140 I / O |
| سرعة | 180 ميجا هرتز |
| حجم إيبروم | - |
| المعالج الأساسي | ARMR CortexR-M4 |
| حجم ذاكرة الوصول العشوائي | 256 كيلو × 8 |
| ذاكرة البرنامج | فلاش |
| ملحقات | كشف / إعادة تعيين ، DMA ، I2S ، LCD ، POR ، PWM ، WDT |
| الاتصال | CAN، EBI / EMI، I2C، IrDA، LIN، SPI، UART / USART، USB OTG |
| الجهد العرض Vcc- Vdd | 1.8 فولت ~ 3.6 فولت |
| حجم اللب | 32 بت |
| برنامج-ذاكرة-حجم | 1 ميجابايت (1 م × 8) |
| محولات البيانات | A / D 24x12b ، D / A 2x12b |
| مذبذب من النوع | داخلي |
| أقصى درجة حرارة للتشغيل | + 85 ج |
| نطاق الحرارة الشغالة | - 40 ج |
| التشغيل-العرض-الجهد | 1.8 فولت إلى 3.6 فولت |
| نوع الواجهة | يمكن I2C SAI SDIO SPI UART USART USB |
| جوهر | ARM اللحاء M4 |
| سلسلة المعالج | ARM اللحاء- M |
| عرض ناقل البيانات | 32 بت |
| حزمة-حالة | LQFP-176 |
| أقصى تردد على مدار الساعة | 180 ميغا هيرتز |
| عدد قنوات ADC | 24 قناة ADC |
| الإدخال / الإخراج | 140 I / O |
| حجم ذاكرة الوصول العشوائي البيانات | 256 كيلو بايت |
| عدد عدادات الموقتات | 14 مؤقت |
| ADC- القرار | 12 بت |
| نوع البيانات RAM | SRAM |
الأوصاف
ذراع؟Cortex؟ -M4 STM32F4 متحكم دقيق IC 32 بت 180 ميجاهرتز 1 ميجابايت (1 م × 8) فلاش 176-LQFP (24 × 24)
MCU 32 بت ARM Cortex M4 RISC 1 ميجابايت فلاش 2.5 فولت / 3.3 فولت 176-Pin LQFP Tray
ميكروكنترولر ARM - MCU DSP FPU ARM CortexM4 1 ميجا بايت فلاش 180 ميجا هرتز
