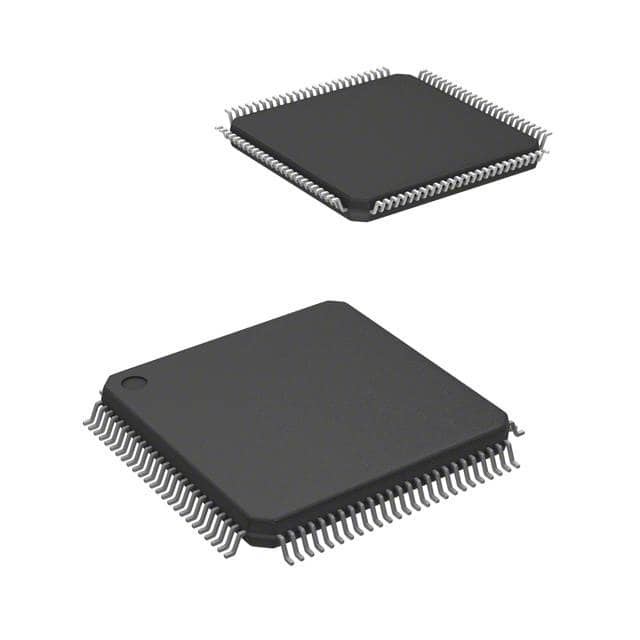

وحدة التحكم الدقيقة MCU لبرمجة نظام تحديد المواقع STM32F103VCT6 100LQFP
| اسم العلامة التجارية | STMicroelectronics |
|---|---|
| رقم الموديل | STM32F103VCT6 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | ARM® Cortex®-M3 | حجم اللب | 32 بت أحادية النواة |
|---|---|---|---|
| سرعة | 72 ميجا هرتز | الاتصال | CANbus، I²C، IrDA، LINbus، SPI، UART / USART، USB |
| ملحقات | DMA ، التحكم في المحرك PWM ، PDR ، POR ، PVD ، PWM ، مستشعر درجة الحرارة ، WDT | عدد I / O | 80 |
| حجم ذاكرة البرنامج | 256 كيلوبايت (256 كيلوبايت × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 48 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 2 فولت ~ 3.6 فولت | محولات البيانات | A / D 16x12b ؛ د / أ 2 × 12 ب |
| نوع المذبذب | داخلي | درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية (تا) |
| نوع التركيب | سطح جبل | العبوة / العلبة | 100-LQFP |
| حزمة جهاز المورد | - | ||
| إبراز | وحدة التحكم الدقيقة MCU GPS,وحدة متحكم البرمجة MCU,STM32F103VCT6 |
||
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| STM32F103VET6 | IC MCU 32BIT 512KB FLASH 100LQFP | |
| STM32F103VDT6 | IC MCU 32BIT 384KB FLASH 100LQFP | |
| STM32F407VET6 | IC MCU 32BIT 512KB FLASH 100LQFP | |
| STM32F407VGT6 | IC MCU 32BIT 1MB FLASH 100LQFP | |
| STM32F105VCT6 | IC MCU 32BIT 256KB FLASH 100LQFP | |
| STM32F107VCT6 | IC MCU 32BIT 256KB FLASH 100LQFP |
منتوج وصف
STM32F103VCT6 IC MCU 32BIT 256 كيلو بايت فلاش 100LQFP ST
تفاصيل المنتج
وصف STM32F103VCT6
تتضمن عائلة خط الأداء متوسط الكثافة STM32F103xx معالج ARM Cortex ™ -M3 32 بت RISC عالي الأداء الذي يعمل بتردد 72 ميجاهرتز ، وذاكرة مضمنة عالية السرعة (ذاكرة فلاش تصل إلى 128 كيلو بايت و SRAM حتى 20 كيلو بايت) ، و نطاق واسع من الإدخال / الإخراج المحسّن والأجهزة الطرفية المتصلة بحافلي APB.توفر جميع الأجهزة وحدتي ADCs 12 بت ، وثلاثة أجهزة ضبط الوقت 16 بت للأغراض العامة بالإضافة إلى مؤقت PWM ، بالإضافة إلى واجهات اتصالات قياسية ومتقدمة: ما يصل إلى اثنين من I2Cs و SPIs ، وثلاثة USARTs ، و USB و CAN.
ميزات STM32F103VCT6
* ARM 32-bit Cortex ™ -M3 CPU Core
- أقصى تردد 72 ميجاهرتز ، أداء 1.25 DMIPS / ميجاهرتز (Dhrystone 2.1) عند وصول ذاكرة حالة انتظار 0
- الضرب بدورة واحدة وتقسيم الأجهزة
* ذكريات
- 64 أو 128 كيلو بايت من ذاكرة فلاش
- 20 كيلو بايت من SRAM
* على مدار الساعة وإعادة تعيين وإدارة التوريد
- توريد تطبيقات 2.0 إلى 3.6 فولت و I / Os
- POR و PDR وكاشف الجهد القابل للبرمجة (PVD)
- مذبذب بلوري من 4 إلى 16 ميجا هرتز
- RC داخلي 8 ميجاهرتز مشذّب من المصنع
- داخلي 40 كيلو هرتز RC
- PLL لساعة وحدة المعالجة المركزية
- مذبذب 32 كيلوهرتز لـ RTC مع المعايرة
تطبيقات STM32F103VCT6
تحويل التردد
الماسح الضوئي
طابعة
نظام إنذار
الاتصال الداخلي عبر الفيديو
يتحرك باستخدام المحرك
التحكم في التطبيق
العلاج الطبي
الأجهزة المحمولة
ملحقات ألعاب الكمبيوتر الشخصي
منصة GPS
تحكم البرمجة
التدفئة والتهوية
نظام تكييف الهواء
التحكم في شاشة الشريط LED
تطبيقات في أنظمة الطاقة الإلكترونية
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | STMicroelectronics |
| فئة المنتج | ميكروكنترولر |
| مسلسل | STM32 F1 |
| التعبئة والتغليف | صينية |
| وحدة الوزن | 0.046530 أوقية |
| تصاعد النمط | SMD / SMT |
| اسم تجاري | STM32 |
| حزمة-حالة | 100-LQFP |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية (تا) |
| مورد - جهاز - حزمة | * |
| عدد من IO | 80 I / O |
| سرعة | 72 ميجا هرتز |
| حجم إيبروم | - |
| المعالج الأساسي | ARMR CortexR-M3 |
| حجم ذاكرة الوصول العشوائي | 48 كيلو × 8 |
| ذاكرة البرنامج | فلاش |
| ملحقات | DMA ، التحكم في المحرك PWM ، PDR ، POR ، PVD ، PWM ، مستشعر درجة الحرارة ، WDT |
| الاتصال | CAN، I2C، IrDA، LIN، SPI، UART / USART، USB |
| الجهد العرض Vcc- Vdd | 2 فولت ~ 3.6 فولت |
| حجم اللب | 32 بت |
| برنامج-ذاكرة-حجم | 256 كيلوبايت (256 كيلوبايت × 8) |
| محولات البيانات | A / D 16x12b ؛د / أ 2 × 12 ب |
| مذبذب من النوع | داخلي |
| أقصى درجة حرارة للتشغيل | + 85 ج |
| نطاق الحرارة الشغالة | - 40 ج |
| التشغيل-العرض-الجهد | 2 فولت إلى 3.6 فولت |
| نوع الواجهة | يمكن I2C SPI USART USB |
| جوهر | اللحاء ARM M3 |
| سلسلة المعالج | ARM اللحاء- M |
| عرض ناقل البيانات | 32 بت |
| العرض والجهد ماكس | 3.6 فولت |
| العرض-الجهد- دقيقة | 2 فولت |
| حزمة-حالة | LQFP-100 |
| أقصى تردد على مدار الساعة | 72 ميغا هيرتز |
| عدد قنوات ADC | 16 قناة ADC |
| الإدخال / الإخراج | 80 I / O |
| حجم ذاكرة الوصول العشوائي البيانات | 48 كيلو بايت |
| عدد عدادات الموقتات | 8 مؤقت |
| ADC- القرار | 12 بت |
| نوع البيانات RAM | SRAM |
الأوصاف
MCU 32 بت ARM Cortex M3 RISC 256KB Flash 2.5V / 3.3V 100-Pin LQFP Tray
ميكروكنترولر ARM - MCU 32BIT Cortex M3 256kB Flash 100pin
