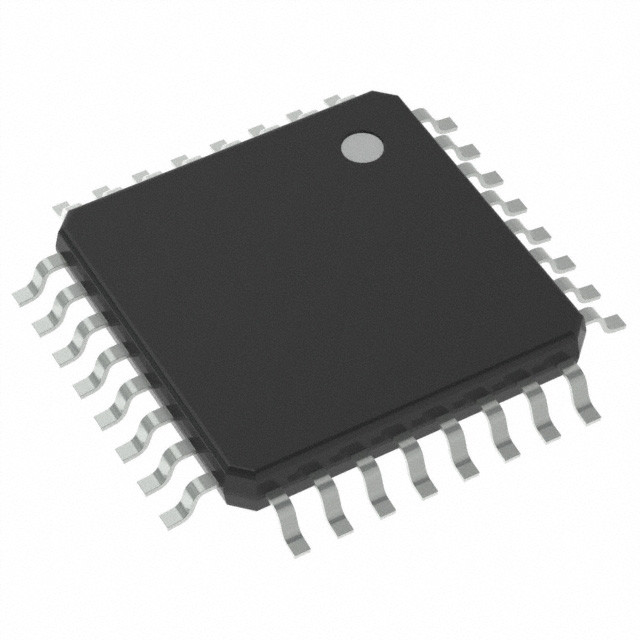

1.8V-5.5V MCU وحدة التحكم الدقيقة ATMEGA328P-AU 8BIT 32KB FLASH 32TQFP

وصف

ATmega48P / 88P / 168P / 328P عبارة عن متحكم CMOS 8 بت منخفض الطاقة يعتمد على بنية RISC المحسنة AVR.من خلال تنفيذ تعليمات قوية في دورة ساعة واحدة ، يحقق ATmega48P / 88P / 168P / 328P إنتاجية تقترب من 1 MIPS لكل MHz مما يسمح لمصمم النظام بتحسين استهلاك الطاقة مقابل سرعة المعالجة.
يجمع قلب AVR بين مجموعة تعليمات غنية مع 32 سجل عمل للأغراض العامة.جميع السجلات الـ 32 متصلة مباشرة بوحدة المنطق الحسابي (ALU) ، مما يسمح بالوصول إلى سجلين مستقلين في تعليمات واحدة يتم تنفيذها في دورة ساعة واحدة.تكون البنية الناتجة أكثر كفاءة في الكود مع تحقيق مخرجات تصل إلى عشر مرات أسرع من المتحكمات الدقيقة CISC التقليدية.

سمات

• أداء عالي ، متحكم AVR® 8 بت منخفض الطاقة
• هندسة RISC المتقدمة
- 131 تعليمات قوية - تنفيذ معظم دورة واحدة على مدار الساعة
- 32 × 8 سجلات عمل للأغراض العامة
- عملية ثابتة بالكامل
- سرعة نقل تصل إلى 20 MIPS بسرعة 20 ميجاهرتز
- مضاعف على دورتين على الرقاقة
• شرائح ذاكرة غير متطايرة عالية التحمل
- 4/8/16/32 كيلو بايت من ذاكرة برنامج الفلاش القابلة للبرمجة ذاتيًا داخل النظام (ATmega48P / 88P / 168P / 328P)
- 256/512/512/1 كيلو بايت إيبروم (ATmega48P / 88P / 168P / 328P)
- 512 / 1K / 1K / 2K بايت داخلي SRAM (ATmega48P / 88P / 168P / 328P)
- دورات الكتابة / المسح: 10،000 فلاش / 100،000 إيبروم
- الاحتفاظ بالبيانات: 20 عامًا عند 85 درجة مئوية / 100 عام عند 25 درجة مئوية (1)
- قسم كود التمهيد الاختياري مع وحدات قفل مستقلة
البرمجة داخل النظام بواسطة برنامج التمهيد على الرقاقة
عملية القراءة الحقيقية أثناء الكتابة
- قفل البرمجة لأمن البرمجيات
• الميزات الطرفية
- عدادان / عداد 8 بت مع جهاز قياس مسبق منفصل ووضع المقارنة
- عداد / عداد 16 بت واحد مع مقياس مسبق منفصل ووضع المقارنة ووضع الالتقاط
- عداد الوقت الحقيقي مع مذبذب منفصل
- ست قنوات PWM
- 8 قنوات 10 بت ADC في TQFP وقياس درجة حرارة حزمة QFN / MLF
- 6 قنوات ADC 10 بتات في قياس درجة حرارة حزمة PDIP
- المسلسل القابل للبرمجة USART
- Master / Slave SPI Serial Interface
- واجهة تسلسلية ثنائية الأسلاك موجهة للبايت (متوافقة مع Philips I2C)
- مؤقت مراقب قابل للبرمجة مع مذبذب منفصل على الرقاقة
- مقارن تناظري على الرقاقة
- المقاطعة والاستيقاظ على دبوس التغيير
• ميزات متحكم خاص
- إعادة تشغيل الطاقة واكتشاف براون التدريجي القابل للبرمجة
- مذبذب داخلي معاير
- مصادر المقاطعة الخارجية والداخلية
- ستة أوضاع للنوم: الخمول ، وتقليل الضوضاء ADC ، وتوفير الطاقة ، وإيقاف التشغيل ، والاستعداد ، والاستعداد الممتد
• I / O والحزم
- 23 خطوط إدخال / إخراج قابلة للبرمجة
- 28 سنًا PDIP ، 32 طرفًا TQFP ، 28 وسادة QFN / MLF و 32 وسادة QFN / MLF
• جهد التشغيل:
- 1.8 - 5.5 فولت لـ ATmega48P / 88P / 168PV
- 2.7 - 5.5 فولت لـ ATmega48P / 88P / 168P
- 1.8 - 5.5 فولت لـ ATmega328P
• نطاق درجة حرارة:
- -40 درجة مئوية إلى 85 درجة مئوية
• مستوى السرعة:
- ATmega48P / 88P / 168PV: 0-4 ميجا هرتز @ 1.8 - 5.5 فولت ، 0-10 ميجا هرتز @ 2.7 - 5.5 فولت
- ATmega48P / 88P / 168P: 0-10 ميجا هرتز @ 2.7 - 5.5 فولت ، 0 - 20 ميجا هرتز @ 4.5 - 5.5 فولت
- ATmega328P: 0 - 4 ميجا هرتز @ 1.8 - 5.5 فولت ، 0-10 ميجا هرتز @ 2.7 - 5.5 فولت ، 0 - 20 ميجا هرتز @ 4.5 - 5.5 فولت
• استهلاك منخفض للطاقة عند 1 ميجاهرتز ، 1.8 فولت ، 25 درجة مئوية لـ ATmega48P / 88P / 168P:
- الوضع النشط: 0.3 مللي أمبير
- وضع خفض الطاقة: 0.1 µA
- وضع توفير الطاقة: 0.8 µA (بما في ذلك 32 كيلو هرتز RTC)
