2.5V-9.5V رقاقة إدارة الطاقة ، وحدة PMIC LB1936V-TLM-E IC MTR DRV BIPLR 16SSOP
| اسم العلامة التجارية | onsemi |
|---|---|
| رقم الموديل | LB1936V-TLM-E |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع المحرك - السائر | ثنائي القطب | نوع المحرك - AC ، DC | - |
|---|---|---|---|
| وظيفة | سائق - متكامل بالكامل ، مرحلة التحكم والطاقة | تكوين الإخراج | نصف جسر (4) |
| واجهه المستخدم | موازي | تكنولوجيا | ثنائي القطب |
| قرار الخطوة | - | التطبيقات | هدف عام |
| التيار - الإخراج | 800 مللي أمبير | الجهد - العرض | 2.5 فولت ~ 9.5 فولت |
| الجهد - الحمل | 2.5 فولت ~ 9.5 فولت | درجة حرارة التشغيل | -20 درجة مئوية ~ 85 درجة مئوية (تا) |
| نوع التركيب | سطح جبل | العبوة / العلبة | 16-LSSOP (0.173 بوصة ، عرض 4.40 ملم) |
| حزمة جهاز المورد | 16-SSOP | ||
| إبراز | 2.5V رقاقة إدارة الطاقة,9.5V رقاقة إدارة الطاقة,وحدة PMIC LB1936V-TLM-E |
||
منتوج وصف

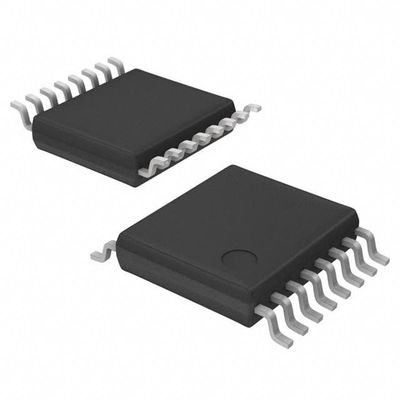

LB1936V-TLM-E IC MTR DRV BIPLR 2.5-9.5V 16SSOP onsemi
تفاصيل المنتج
ملخص
LB1936V هو محرك متدرج ثنائي القطب ذو مرحلتين IC يدعم محرك الجهد المنخفض.تعمل الحزمة المصغرة LB1936Vs وعدد أقل من المكونات الخارجية على تقليل مساحة التثبيت المطلوبة.كما أنه يوفر محركًا عالي الكفاءة ويمكن أن يقلل من استهلاك الدائرة الحالية.نظرًا لأنه يوفر دبوس الكشف الحالي ويدعم إدخال التحكم في PWM ، يمكن استخدامه لتنفيذ التحكم الحالي في المروحية على مستوى النظام.يعتبر الطراز LB1936V مثاليًا لمحرك السائر في الماسحات الضوئية والكاميرات الرقمية والطابعات.
سمات
• محرك محرك بجهد منخفض التشبع للأمام / للخلف (VO sat = 0.25V عند IO = 200mA)• قناتان H- جسر
• نطاق جهد واسع قابل للاستخدام (نطاق الجهد المسموح به: 2.5 فولت إلى 9.5 فولت ، أقصى تقدير مطلق: 10.5 فولت)
• يدعم إدخال PWM (يمكن تحقيق انخفاض استهلاك الطاقة في وضع التأخير البطيء الذي يستخدم منطق IN1 / IN2 = H / H.)
• المحرك (الملف) دبوس الكشف الحالي
• دارة اغلاق حراري مدمجة
• الحزمة المصغرة (SSOP16: 225mil)
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | ONSEMI |
| فئة المنتج | برامج تشغيل السيارات وأجهزة التحكم |
| الصانع | على أشباه الموصلات |
| فئة المنتج | المحركات / الحركة / أجهزة التحكم في الإشعال والسائقين |
| بنفايات | تفاصيل |
| منتج | أجهزة التحكم / السائقين في محرك متدرج |
| يكتب | سائق محرك ثنائي الاتجاه |
| التشغيل-العرض-الجهد | 10.5 فولت |
| التشغيل-العرض-الحالي | 800 مللي أمبير |
| تصاعد النمط | SMD / SMT |
| حزمة-حالة | SSOP-16 |
| التعبئة والتغليف | بكرة |
| ماركة | على أشباه الموصلات |
| نطاق الحرارة الشغالة | - 20 درجة مئوية إلى + 85 درجة مئوية |
| مسلسل | LB1936V |
| وحدة الوزن | 0.004586 أوقية |
مكون متوافق وظيفي
شكل ، حزمة ، مكون متوافق وظيفي
| جزء الشركة المصنعة # | وصف | الصانع | يقارن |
| LB1936V-MPB-E دوائر الإشارة |
جهد منخفض ، تشبع منخفض ، محرك ثنائي الاتجاه ، SSOP16 (225 ميل) ، 90-FNFLD | على أشباه الموصلات | LB1936V-TLM-E مقابل LB1936V-MPB-E |
| LB1936V دوائر الإشارة |
تحكم محرك متدرج | على أشباه الموصلات | LB1936V-TLM-E مقابل LB1936V |
الأوصاف
سائق محرك ثنائي القطب ثنائي القطب متوازي 16-SSOP
محرك متدرج ثنائي الطور 16 دبوس SSOP T / R
المحرك / الحركة / أجهزة التحكم في الإشعال & برامج التشغيل الطابعة
