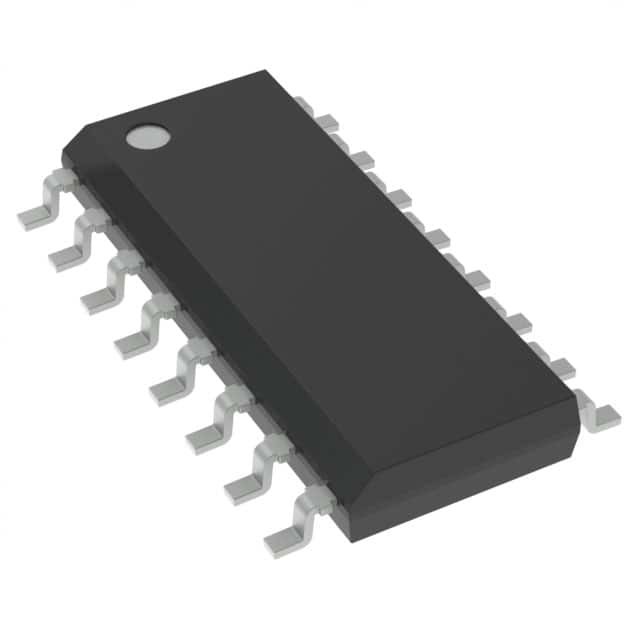

إدارة طاقة محرك الترانزستور ICs REG CTRLR BCK PSH-PULL 16SOIC SG3525AP013TR
| اسم العلامة التجارية | STMicroelectronics |
|---|---|
| رقم الموديل | SG3525AP013TR |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع الإخراج | سائق الترانزستور | وظيفة | Step-Down ، Step-Up / Step-Down |
|---|---|---|---|
| تكوين الإخراج | إيجابي | البنية | باك ، دفع-سحب |
| عدد المخرجات | 2 | مراحل الإخراج | 1 |
| الجهد - العرض (Vcc / Vdd) | 8 فولت ~ 35 فولت | التردد - التبديل | 100 هرتز ~ 400 كيلو هرتز |
| دورة العمل (الحد الأقصى) | 49٪ | المعدل المتزامن | نعم |
| مزامنة الساعة | نعم | واجهات تسلسلية | - |
| ميزات التحكم | تمكين ، بداية ناعمة | درجة حرارة التشغيل | 0 درجة مئوية ~ 70 درجة مئوية (تا) |
| نوع التركيب | سطح جبل | العبوة / العلبة | 16-SOIC (0.154 بوصة ، عرض 3.90 ملم) |
| حزمة جهاز المورد | 16-سو | ||
| إبراز | الدوائر المتكاملة لإدارة طاقة محرك الترانزستور,دوائر إدارة الطاقة 16SOIC,SG3525AP013TR |
||
منتوج وصف
SG3525AP013TR IC REG CTRLR BCK / PSH-PULL 16SOIC ST
تفاصيل المنتج
وصف
تم تصميم سلسلة SG3525 من الدوائر المتكاملة لمعدل عرض النبضة لتقديم أداء محسّن وخفض عدد الأجزاء الخارجية عند استخدامها في تصميم جميع أنواع تحويل إمدادات الطاقة.يتم قطع المرجع على الرقاقة + 5.1 فولت إلى ± 1٪ ويتضمن نطاق الوضع المشترك للإدخال لمكبر الخطأ الجهد المرجعي الذي يلغي المقاومات الخارجية.يسمح إدخال المزامنة للمذبذب بوحدات متعددة أن تكون مستعبدة أو وحدة واحدة لتتم مزامنتها مع ساعة نظام خارجية.يوفر المقاوم الفردي بين CT ومحطات التفريغ نطاقًا واسعًا من ضبط الوقت الميت.تتميز هذه الأجهزة أيضًا بدائرة مدمجة لبدء التشغيل الناعم مع وجود مكثف توقيت خارجي مطلوب فقط.تتحكم محطة إيقاف التشغيل في كلاً من دورة البداية الناعمة ومراحل الإخراج ، مما يوفر إيقافًا فوريًا من خلال مزلاج PWM مع إيقاف التشغيل النبضي ، بالإضافة إلى إعادة تدوير بدء التشغيل الناعم بأوامر إيقاف تشغيل أطول.يتم التحكم في هذه الوظائف أيضًا عن طريق قفل تحت الجهد الذي يحافظ على المخرجات مطفأة ويتم تفريغ مكثف بدء التشغيل الناعم لجهد الدخل دون العادي.تشتمل دائرة القفل هذه على 500 مللي فولت تقريبًا من التباطؤ من أجل التشغيل الخالي من الاهتزازات.ميزة أخرى لدارات PWM هذه هي المزلاج الذي يتبع المقارنة.بمجرد إنهاء نبضات PWM لأي سبب من الأسباب ، ستظل النواتج معطلة طوال مدة الفترة.تتم إعادة ضبط المزلاج مع كل نبضة على مدار الساعة.مراحل الإخراج هي تصميمات عمود الطوطم قادرة على الحصول على مصادر أو غرق بما يزيد عن 200 مللي أمبير.منطق SG3525AoutputstagefeaturesNOR ، يعطي مخرجات منخفضة لحالة OFF.
■ 8 إلى 35 فولت العملية
■ 5.1 فولت المرجع مشذب إلى ± 1٪■ من 100 هرتز إلى 500 كيلوهرتز بتردد تذبذب
■ محطة منفصلة OSCILLATORSYNC
■ قابل للتعديل DEADTIME CONTROL
■ بداية SOFT-START داخلية
■ PULSE-BY-PULSESHUTDOWN
■ INPUT UNDERVOLTAGE LOCKOUT مع HYSTERESIS
■ مزلاج PWM لمنع النبضات المتعددة
■ مصدر مزدوج / محركات إخراج بالوعة
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | STMicroelectronics |
| فئة المنتج | وحدات تحكم التبديل DC DC |
| مسلسل | SG3525 |
| التعبئة والتغليف | تغليف بديل |
| وحدة الوزن | 0.007079 أوقية |
| تصاعد النمط | SMD / SMT |
| حزمة-حالة | 16-SOIC (0.154 بوصة ، عرض 3.90 ملم) |
| درجة حرارة التشغيل | 0 درجة مئوية ~ 70 درجة مئوية (تا) |
| نوع الإخراج | سائق الترانزستور |
| وظيفة | Step-Down ، Step-Up / Step-Down |
| مورد - جهاز - حزمة | 16-سو |
| عدد المخرجات | 2 النواتج |
| البنية | باك ، دفع-سحب |
| الجهد العرض Vcc- Vdd | 8 فولت ~ 35 فولت |
| تبديل التردد | 100 هرتز ~ 400 كيلو هرتز |
| ميزات التحكم | تمكين ، بداية ناعمة |
| تكوين الإخراج | إيجابي |
| مراحل الإخراج | 1 |
| واجب-دورة-ماكس | 0.49 |
| المعدل المتزامن | نعم |
| مزامنة الساعة | نعم |
| واجهات تسلسلية | - |
| أقصى درجة حرارة للتشغيل | + 85 ج |
| نطاق الحرارة الشغالة | - 25 ج |
| التشغيل-العرض-الجهد | 8 فولت إلى 35 فولت |
| إخراج الجهد | 5 فولت إلى 5.2 فولت |
| التشغيل-العرض-الحالي | 14 مللي أمبير |
| التيار الخارج | 500 مللي أمبير |
| تردد التبديل | من 100 هرتز إلى 500 كيلو هرتز |
| وقت السقوط | 300 نانوثانية |
| وقت الشروق | 600 نانوثانية |
| حزمة-حالة | SO-16 |
| واجب-دورة-ماكس | 49٪ |
الأوصاف
باك ، منظم الدفع والسحب ، الناتج الإيجابي التدريجي ، تصعيد / خطوة لأسفل وحدة تحكم DC-DC IC 16-SO
جهاز التحكم في وضع الجهد PWM 500mA 400kHz 16-Pin SO NT / R
تبديل وضع الجهد مع وحدات التحكم المزامنة
