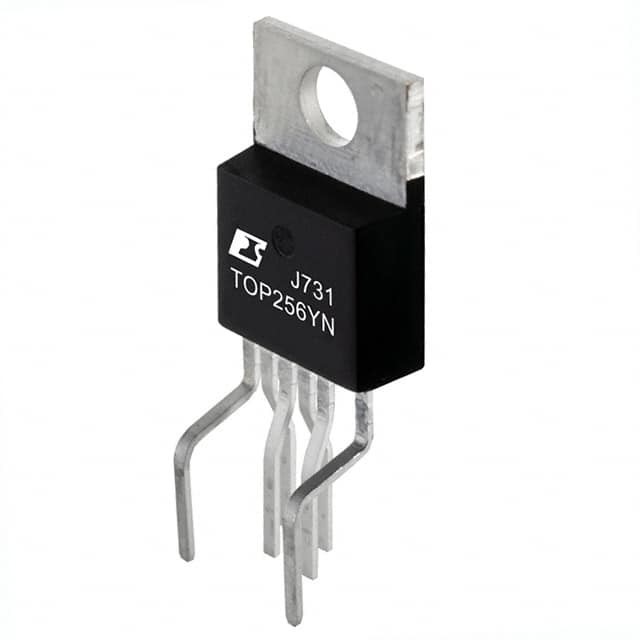

TOP256YN PMIC Controller خارج الخط SW FLYBACK TO220-7C Power Integrations
| اسم العلامة التجارية | Power Integrations |
|---|---|
| رقم الموديل | أعلى |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| عزل الإخراج | معزول | التبديل (ق) الداخلية | نعم |
|---|---|---|---|
| الجهد - الانهيار | 700 فولت | البنية | يعود |
| الجهد - ابدأ | - | الجهد - العرض (Vcc / Vdd) | - |
| دورة العمل | 78٪ | التردد - التبديل | 66 كيلو هرتز ، 132 كيلو هرتز |
| القوة (واط) | 119 وات | حماية الأعطال | الحد الحالي ، زيادة درجة الحرارة ، زيادة الجهد |
| ميزات التحكم | - | درجة حرارة التشغيل | -40 درجة مئوية ~ 150 درجة مئوية (TJ) |
| العبوة / العلبة | TO-220-7 خيوط مشكلة ، 6 خيوط | حزمة جهاز المورد | TO-220-7C |
| نوع التركيب | من خلال ثقب | ||
| إبراز | PMIC Controller Multi Mode,PMIC Controller Off Line,TOP256YN |
||
منتوج وصف
تكامل الطاقة TOP256YN IC غير المتصل SW FLYBACK TO220-7C
تفاصيل المنتج
وصف
يشتمل TOPSwitch-HX على نحو فعال من حيث التكلفة على MOSFET بقوة 700 فولت ، ومصدر تيار بتبديل عالي الجهد ، والتحكم في PWM ، ومذبذب ، ودائرة الإغلاق الحراري ، وحماية الأعطال ودوائر التحكم الأخرى على جهاز متآلف.
يسلط الضوء على المنتج
تكلفة نظام أقل ، مرونة أعلى في التصميم• يعمل التشغيل متعدد الأوضاع على زيادة الكفاءة إلى أقصى حد في جميع الأحمال
• حزم eSIP-7F و eSIP-7C الجديدة
• تقاطع مقاومة حرارية منخفضة من حالة إلى أخرى (2 درجة مئوية لكل واط)
• الارتفاع المنخفض مثالي للمحولات حيث تكون المساحة محدودة
• تركيب بسيط باستخدام مشبك للمساعدة في التصنيع منخفض التكلفة
• حزمة أفقية eSIP-7F مثالية لمحول منخفض الارتفاع وتطبيقات المراقبة
• مسافة زحف الحزمة الممتدة من دبوس التصريف إلى الدبوس المجاور والمشتت الحراري
• لا يلزم وجود مشتت حراري حتى 35 واط باستخدام حزم P و G و M بجهد إدخال عالمي وما يصل إلى 48 واط عند 230 فولت تيار متردد
• حماية الإخراج الزائد (OVP) قابلة للبرمجة من أجل إغلاق الإغلاق / عدم الإغلاق مع إعادة تعيين سريع للتيار المتردد
• يسمح بالاستشعار الأولي والثانوي
• يمنع اكتشاف الجهد المنخفض للخط (UV) حدوث خلل في إيقاف التشغيل
• يعمل إغلاق الجهد الزائد للخط (OV) على زيادة حد زيادة التيار
• الحد الحالي للبرمجة دقيقة
• خط تغذية محسن إلى الأمام لرفض تموج الخط
• تردد 132 كيلو هرتز (254Y-258Y وجميع حزم E / L) يقلل من حجم المحولات ومصدر الطاقة
• خيار نصف التردد لتطبيقات الفيديو
• تذبذب التردد يقلل من تكلفة Flter EMI
• تم توصيل المشتت الحراري بـ SOURCE للحصول على EMI منخفض
• توفر إعادة التشغيل التلقائي المُحسَّنة أقل من 3٪ من الطاقة القصوى في حالة حدوث ماس كهربائى وظروف عطل الحلقة المفتوحة
• وظيفة الإغلاق الحراري الهستيرية الدقيقة تتعافى تلقائيًا دون الحاجة إلى إعادة ضبط
• بدء تشغيل ناعم متكامل تمامًا للحد الأدنى من إجهاد بدء التشغيل
• يحسن الزحف الممتد بين التصريف وجميع المسامير الأخرى موثوقية اللحام
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | أرتيسين |
| فئة المنتج | محولات التيار المتردد ، المحولات غير المتصلة |
| مسلسل | TOPSwitch®-HX |
| يكتب | خارج الخط الجلاد |
| التعبئة والتغليف | أنبوب |
| تصاعد النمط | من خلال ثقب |
| اسم تجاري | توبسويتش |
| نطاق الحرارة الشغالة | - 40 درجة مئوية إلى + 150 درجة مئوية |
| حزمة-حالة | TO-220-7 (خيوط مشكلة) (6 خيوط) |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 150 درجة مئوية (TJ) |
| نوع التركيب | من خلال ثقب |
| مورد - جهاز - حزمة | TO-220-7C |
| واط | 119 واط |
| عزل الإخراج | معزول |
| مفاتيح داخلية | نعم |
| انهيار الجهد | 700 فولت |
| البنية | يعود |
| جهد بدء التشغيل | - |
| الجهد العرض Vcc- Vdd | - |
| دورة العمل | 78٪ |
| تبديل التردد | 66 كيلو هرتز ، 132 كيلو هرتز |
| الحماية من الأعطال | الحد الحالي ، زيادة درجة الحرارة ، زيادة الجهد |
| ميزات التحكم | - |
| انتاج الطاقة | 119 وات |
| أقصى درجة حرارة للتشغيل | + 150 درجة مئوية |
| إخراج الجهد | 700 فولت |
| التيار الخارج | 4.08 أ |
| تردد التبديل | 132 كيلو هرتز |
| حزمة-حالة | TO-220-7C |
| واجب-دورة-ماكس | 78٪ |
| المدخلات-العرض-الجهد-دقيقة | - 0.3 فولت |
| المدخلات-العرض-الجهد-ماكس | 9 فولت |
الأوصاف
طبولوجيا Flyback دون اتصال 66 كيلو هرتز ، 132 كيلو هرتز TO-220-7C
محولات التيار المتردد / تيار مستمر محول خارج الخط IC 86W
