متين 132 كيلو هرتز إدارة الطاقة المرحلية LNK364PN سويتش FLYBACK 8DIP تكامل الطاقة
| اسم العلامة التجارية | Power Integrations |
|---|---|
| رقم الموديل | LNK364PN |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| عزل الإخراج | معزول | التبديل (ق) الداخلية | نعم |
|---|---|---|---|
| الجهد - الانهيار | 700 فولت | البنية | يعود |
| الجهد - ابدأ | - | الجهد - العرض (Vcc / Vdd) | - |
| دورة العمل | 60٪ | التردد - التبديل | 132 كيلو هرتز |
| القوة (واط) | 9 واط | حماية الأعطال | الحد الحالي ، الحلقة المفتوحة ، درجة الحرارة الزائدة ، الدائرة القصيرة |
| ميزات التحكم | - | درجة حرارة التشغيل | -40 درجة مئوية ~ 150 درجة مئوية (TJ) |
| العبوة / العلبة | 8-DIP (0.300 بوصة ، 7.62 مم) ، 7 رؤوس | حزمة جهاز المورد | 8-PDIP-B |
| نوع التركيب | من خلال ثقب | ||
| إبراز | الدوائر المتكاملة لإدارة الطاقة المتينة,الدوائر المتكاملة لإدارة الطاقة 132 كيلو هرتز,LNK364PN |
||
منتوج وصف

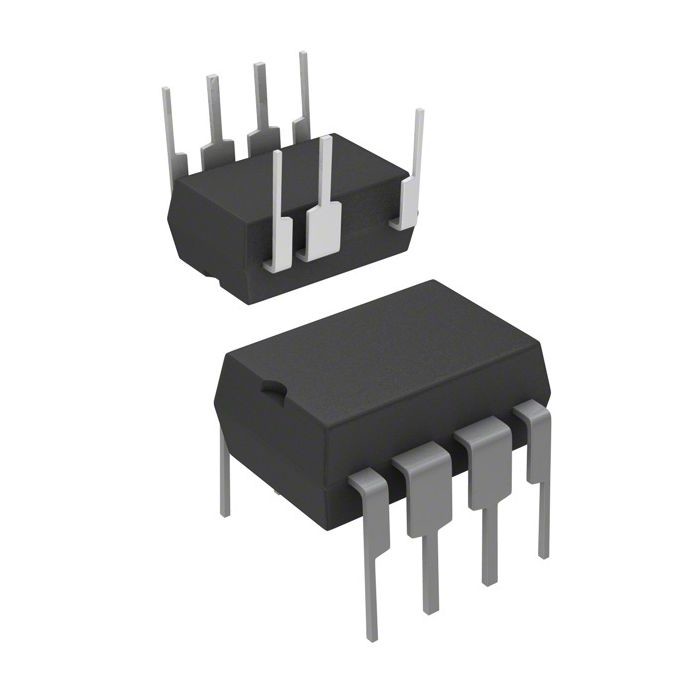

LNK364PN IC التبديل غير المتصل FLYBACK 8DIP تكامل الطاقة
تفاصيل المنتج
عائلة LinkSwitch®-XT موفرة للطاقة ، محول IC منخفض الطاقة
وصف
يشتمل LinkSwitch-X على MOSFET بقوة 700 فولت ، ومذبذب ، ونظام تحكم تشغيل / إيقاف بسيط ، ومصدر تيار بتبديل عالي الجهد ، وتردد التردد ، وحد تيار دورة تلو الآخر ودائرة الاغلاق الحراري على دائرة متكاملة متجانسة.يتم اشتقاق طاقة بدء التشغيل والتشغيل مباشرة من دبوس DRAIN ، مما يلغي الحاجة إلى لف متحيز والدوائر المرتبطة به.
يسلط الضوء على المنتج
الأمثل لأقل تكلفة النظام• تتيح تقنيات التشذيب وبناء المحولات الخاصة بتقنية الدوائر المتكاملة (IC) تصميمات Clampless ™ باستخدام LNK362 لتقليل تكلفة النظام وعدد المكونات وزيادة الكفاءة
• إعادة تشغيل تلقائية متكاملة تمامًا لحماية ماس كهربائى وحلقة مفتوحة
• العرض المنحاز ذاتيًا - يحفظ الملف المساعد للمحول ومكونات إمداد التحيز المرتبطة به
• تذبذب التردد يقلل بشكل كبير من التداخل الكهرومغناطيسي
• يفي بمتطلبات الزحف HV بين DRAIN وجميع المسامير الأخرى الموجودة على PCB وفي العبوة
• أقل حل محول عدد المكونات
ميزات متفوقة على الخطي / RCC
• حماية دقيقة من الإغلاق الحراري الهستيري - تحسن الاستعادة التلقائية موثوقية المجال
• نطاق الإدخال العالمي يسمح بالتشغيل في جميع أنحاء العالم
• تحكم تشغيل / إيقاف بسيط ، لا حاجة إلى تعويض حلقة
• يلغي اللف المتحيز - محول أبسط وأقل تكلفة
• عدد مكونات منخفض للغاية - موثوقية أعلى ولوحة دوائر مطبوعة أحادية الجانب
• تقلل إعادة التشغيل التلقائي الطاقة المقدمة بنسبة 95٪ أثناء حالات خطأ الدائرة القصيرة وفتح الحلقة
• يوفر النطاق الترددي العالي إمكانية التشغيل السريع مع عدم وجود تجاوزات واستجابة ممتازة للحمل العابر
EcoSmart®
- موفر للطاقة للغاية
• يلبي بسهولة جميع اللوائح العالمية لكفاءة الطاقة بدون مكونات مضافة
• استهلاك بدون حمل <300 ميغاواط بدون لف متحيز عند 265 إدخال فولت تيار متردد (<50 ميغاواط مع لف متحيز)
• يوفر التحكم في التشغيل / الإيقاف كفاءة ثابتة للأحمال الخفيفة جدًا - وهو مثالي للوائح CEC الإلزامية
التطبيقات
• شواحن / محولات للهواتف الخلوية / اللاسلكية وأجهزة المساعد الرقمي الشخصي والكاميرات الرقمية ومشغلات الصوت MP3 / المحمولة وآلات الحلاقة• مستلزمات الأجهزة والأنظمة الصناعية والقياس
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | أرتيسين |
| فئة المنتج | محولات التيار المتردد ، المحولات غير المتصلة |
| مسلسل | LinkSwitch®-XT |
| يكتب | خارج الخط الجلاد |
| التعبئة والتغليف | أنبوب |
| وحدة الوزن | 0.080001 أوقية |
| تصاعد النمط | من خلال ثقب |
| اسم تجاري | LinkSwitch |
| نطاق الحرارة الشغالة | - 40 درجة مئوية إلى + 150 درجة مئوية |
| حزمة-حالة | 8-DIP (0.300 بوصة ، 7.62 مم) ، 7 رؤوس |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 150 درجة مئوية (TJ) |
| نوع التركيب | من خلال ثقب |
| مورد - جهاز - حزمة | DIP-8B |
| واط | 9 واط |
| عزل الإخراج | معزول |
| مفاتيح داخلية | نعم |
| انهيار الجهد | 700 فولت |
| البنية | يعود |
| جهد بدء التشغيل | - |
| الجهد العرض Vcc- Vdd | - |
| دورة العمل | 60٪ |
| تبديل التردد | 132 كيلو هرتز |
| الحماية من الأعطال | الحد الحالي ، الحلقة المفتوحة ، درجة الحرارة الزائدة ، الدائرة القصيرة |
| ميزات التحكم | - |
| إخراج الجهد | 5.8 فولت |
| التشغيل-العرض-الحالي | 250 ش |
| تردد التبديل | 132 كيلو هرتز |
| حزمة-حالة | DIP-8 |
| واجب-دورة-ماكس | 60٪ |
| المدخلات-العرض-الجهد-دقيقة | 85 فولت تيار متردد |
| المدخلات-العرض-الجهد-ماكس | 265 فولت تيار متردد |
الأوصاف
طبولوجيا Flyback غير المتصلة بالمحول 132 كيلو هرتز DIP-8B
محولات تيار متردد / تيار مستمر 6 واط 85-265 فولت تيار متردد 9 واط 230 فولت تيار متردد
