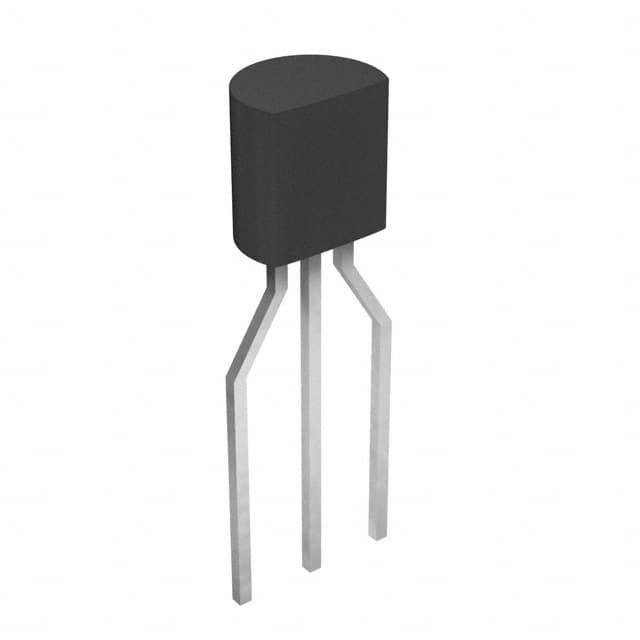

LM4041CILPR إدارة الطاقة المرحلية VREF SHUNT TO92-3 Texas Instruments
| اسم العلامة التجارية | Texas Instruments |
|---|---|
| رقم الموديل | LM4041CILPR |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع مرجع | ناور | نوع الإخراج | قابل للتعديل |
|---|---|---|---|
| الجهد - المخرجات (دقيقة / ثابتة) | 1.233 فولت | الجهد - الإخراج (الحد الأقصى) | 10 فولت |
| التيار - الإخراج | 12 مللي أمبير | تسامح | ± 0.5٪ |
| معامل درجة الحرارة | 100 جزء في المليون / درجة مئوية | الضوضاء - 0.1 هرتز إلى 10 هرتز | - |
| الضوضاء - من 10 هرتز إلى 10 كيلو هرتز | 20µVrms | الجهد - المدخلات | - |
| التيار - العرض | - | التيار - الكاثود | 80 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية (تا) | نوع التركيب | من خلال ثقب |
| العبوة / العلبة | TO-226-3 ، TO-92-3 (TO-226AA) وصلات تشكيل | حزمة جهاز المورد | TO-92-3 |
| إبراز | 1.233 فولت دوائر متكاملة لإدارة الطاقة,دوائر متكاملة لإدارة الطاقة TO92-3,LM4041CILPR |
||
منتوج وصف
LM4041CILPR IC VREF SHUNT ADJ 0.5٪ TO92-3 Texas Instruments
تفاصيل المنتج
وصف عام
مثالية للتطبيقات الحرجة في الفضاء ، تتوفر مراجع الجهد الدقيق LM4040 و LM4041 في حزمة التثبيت السطحي SOT-23 (3 مم × 1.3 مم).LM4040 هو متاح في الفولتية العكسية الثابتة 2.500V و 4.096V و 5.000V.يتوفر LM4041 بجهد عكسي ثابت 1.225 فولت أو جهد انهيار عكسي قابل للتعديل.
يتراوح الحد الأدنى لتيار التشغيل من 60µA لـ LM4041-1.2 إلى 74µA لـ LM4040-5.0.إصدارات LM4040 لها أقصى تيار تشغيل يبلغ 15 مللي أمبير.إصدارات LM4041 لها أقصى تيار تشغيل يبلغ 12 مللي أمبير.
يتمتع LM4040 و LM4041 بتصحيح انحناء الانجراف المرجعي ذي فجوة الحزمة ومقاومة ديناميكية منخفضة ، مما يضمن دقة جهد الانهيار العكسي المستقر على نطاق واسع من درجات حرارة التشغيل والتيارات.
يمكن العثور على أوراق البيانات ووثائق الدعم على موقع الويب الخاص بشركة Micrel على العنوانwww.micrel.com.
سمات
• حزمة SOT-23 صغيرة• لا حاجة لمكثف الإخراج
• يتحمل الأحمال السعوية
• الفولتية العكسية الثابتة 1.225 و 2.500 فولت و 4.096 فولت و 5.000 فولت
• إصدار الانهيار العكسي القابل للتعديل
• اتصل بشركة Micrel للأجزاء ذات نطاق درجات الحرارة الممتد.
المواصفات الرئيسية
• تحمل جهد الخرج ............................. ± 0.1٪ (حد أقصى)• ضوضاء خرج منخفضة (10 هرتز إلى 100 هرتز)
LM4040 .................................................. 35µVRMS (نوع)
LM4041 .................................................. 20µVRMS (نوع)
• نطاق التشغيل الحالي على نطاق واسع
LM4040 .................................................. 60µA إلى 15mA
LM4041 .................................................. 60µA إلى 12mA
• نطاق درجة الحرارة الصناعية ... -40 درجة مئوية إلى + 85 درجة مئوية
• معامل درجة حرارة منخفضة ................ 100 جزء في المليون / درجة مئوية (حد أقصى)
التطبيقات
• المعدات التي تعمل بالبطارية• أنظمة الحصول على البيانات
• الأجهزة
• تحكم العملية
• إدارة الطاقة
• اختبار المنتج
• إلكترونيات السيارات
• مكونات صوتية دقيقة
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | شركة Texas Instruments |
| فئة المنتج | إشارة الجهد |
| مسلسل | LM4041C |
| التعبئة والتغليف | تغليف بديل لشريط قص (CT) |
| وحدة الوزن | 0.007520 أوقية |
| تصاعد النمط | من خلال ثقب |
| حزمة-حالة | TO-226-3 ، TO-92-3 (TO-226AA) (خيوط مشكلة) |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية (تا) |
| نوع التركيب | من خلال ثقب |
| نوع الإخراج | قابل للتعديل |
| مورد - جهاز - حزمة | TO-92-3 |
| تسامح | ± 0.5٪ |
| الجهد المدخلات | - |
| العرض الحالي | - |
| التيار الناتج | 12 مللي أمبير |
| نوع مرجع | ناور |
| الجهد الناتج | 1.233 فولت |
| الجهد الناتج ماكس | 10 فولت |
| معامل درجة الحرارة | 100 جزء في المليون / درجة مئوية |
| الضوضاء 0 # 1Hz-to-10Hz | - |
| الضوضاء من 10 هرتز إلى 10 كيلو هرتز | 20μVrms |
| التيار الكاثود | 80μA |
| أقصى درجة حرارة للتشغيل | + 85 ج |
| نطاق الحرارة الشغالة | - 40 ج |
| إخراج الجهد | قابل للتعديل |
| حزمة-حالة | TO-92-3 |
| الدقة الأولية | 0.5٪ |
| سلسلة- VREF- المدخلات- الجهد- Max | 15 فولت |
| تحويلة الحالية ماكس | 12 مللي أمبير |
| الحد الأقصى للإخراج والجهد | 10 فولت |
| تحويلة الحالية مين | 60 ش |
الأوصاف
مرجع جهد التحويل IC 10V ± 0.5٪ 12mA TO-92-3
المرجع V قابل للتعديل من 1.225 فولت إلى 10 فولت 25 مللي أمبير للسيارات 3 دبوس TO-92 T / R.
مراجع الجهد Adj Prec Micropwr Shunt Vltg Ref
