10 كيلو هرتز -2 ميجا هرتز IC LED سائق RGLTR PWM 24HTSSOP TPS929120QPWPRQ1
| اسم العلامة التجارية | Texas Instruments |
|---|---|
| رقم الموديل | TPS929120QPWPRQ1 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| يكتب | منظم DC DC | البنية | Step-down (باك) ، Step-Up (Boost) |
|---|---|---|---|
| التبديل (ق) الداخلية | نعم | عدد المخرجات | 12 |
| الجهد - العرض (دقيقة) | 4.5 فولت | الجهد - العرض (الحد الأقصى) | 40 فولت |
| الجهد - الإخراج | 4.75 فولت ~ 5.25 فولت | التيار - الإخراج / القناة | - |
| تكرار | 10 كيلو هرتز ~ 2 ميجا هرتز | يعتم | PWM |
| التطبيقات | السيارات | درجة حرارة التشغيل | -40 درجة مئوية ~ 125 درجة مئوية (تا) |
| نوع التركيب | سطح جبل | العبوة / العلبة | 24-PowerTSSOP (0.173 بوصة ، عرض 4.40 ملم) |
| حزمة جهاز المورد | 24-HTSSOP | ||
| إبراز | برنامج تشغيل IC LED 10 كيلو هرتز,مشغل IC LED بسرعة 2 ميجا هرتز,TPS929120QPWPRQ1 |
||
منتوج وصف

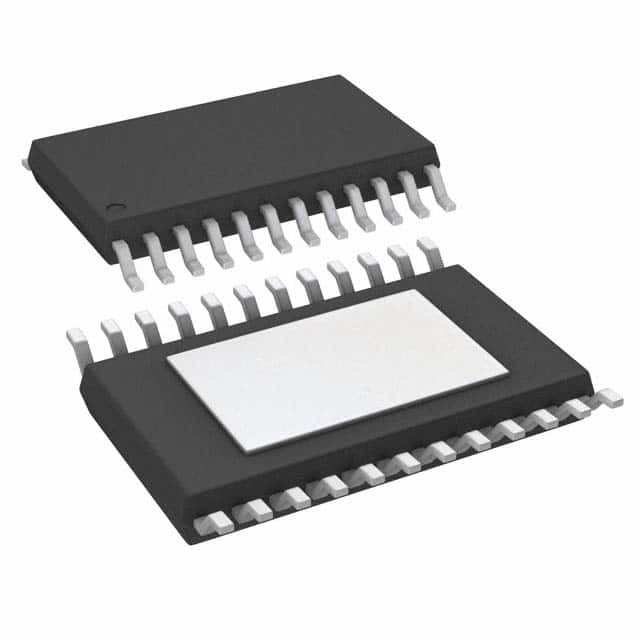

TPS929120QPWPRQ1 IC LED DRIVER RGLTR PWM 24HTSSOP Texas Instruments
تفاصيل المنتج
TPS929120QPWPRQ1
محرك LED عالي الجانب بـ 12 قناة للسيارات 40 فولت مع واجهة FlexWire
وصف عام
مع تزايد الطلب على الرسوم المتحركة في إضاءة السيارات ، يجب التحكم في مصابيح LED بشكل مستقل.لذلك ، تعد برامج تشغيل LED ذات الواجهات الرقمية ضرورية لتشغيل تطبيقات الإضاءة التي يتم التحكم فيها بالبكسل بشكل فعال.في الإضاءة الخارجية ، توجد وظائف المصابيح المتعددة عادةً على لوحات PCB مختلفة مع أسلاك خارجية متصلة ببعضها البعض.من الصعب على الواجهة التقليدية أحادية الطرف أن تفي بمتطلبات EMC الصارمة.باستخدام طبقة CAN المادية ذات المعايير الصناعية ، فإن واجهة FlexWire المستندة إلى UART من TPS929120-Q1 تحقق اتصالاً بعيد المدى خارج اللوحة بسهولة دون التأثير على التوافق الكهرومغناطيسي.
TPS929120-Q1 عبارة عن مشغل LED عالي الجانب بـ 12 قناة و 40 فولت يتحكم في تيار الإخراج 8 بت ودورات عمل PWM 12 بت.يفي الجهاز بمتطلبات التنظيم المتعددة مع تشخيصات الدائرة القصيرة LED ذات الدائرة المفتوحة والقصيرة إلى الأرض وتشخيصات الدائرة القصيرة LED الأحادية.تقوم المراقبة القابلة للتكوين أيضًا بتعيين حالات الأمان من الفشل تلقائيًا عند فقد اتصال MCU ، وباستخدام EEPROM القابل للبرمجة ، يمكن تعيين TPS929120-Q1 بمرونة لسيناريوهات تطبيق مختلفة.
سمات
- AEC-Q100 مؤهل لتطبيقات السيارات:
- درجة الحرارة 1: -40 درجة مئوية إلى + 125 درجة مئوية ، T.أ
- وظيفية قادرة على السلامة
- الوثائق المتاحة للمساعدة في تصميم نظام السلامة الوظيفية
- إخراج تيار عالي الجانب بدقة 12 قناة:
- إمداد الجهد 4.5 فولت إلى 40 فولت
- ما يصل إلى 75 مللي أمبير قناة تيار مضبوط بواسطة المقاوم
- 2 بت عمومي ، 6 بت إعداد حالي مستقل
- دقة تيار عالية <± 5٪ عند 5 مللي أمبير إلى 75 مللي أمبير
- دقة تيار عالية <± 10٪ عند 1 مللي أمبير
- انخفاض الجهد المنخفض 500 مللي فولت عند 50 مللي أمبير
- تعتيم PWM مستقل 12 بت
- تردد PWM قابل للبرمجة يصل إلى 20 كيلو هرتز
- طريقة التعتيم الخطي والأسي
- واجهة التحكم في FlexWire
- تردد ساعة يصل إلى 1 ميجا هرتز
- 16 جهازًا بحد أقصى في ناقل FlexWire واحد
- ما يصل إلى 8 بايت معاملة البيانات في إطار واحد
- خرج 5-V LDO لتزويد جهاز الإرسال والاستقبال CAN
- التشخيص والحماية:
- حالة آمنة من الفشل قابلة للبرمجة
- كشف الدائرة المفتوحة LED
- الكشف عن ماس كهربائى LED
- تشخيص ماس كهربائى أحادي LED
- الكشف عن نقص العرض القابل للبرمجة
- فتح الصرفخطألبيان الخطأ
- Watchdog و CRC لواجهة FlexWire
- 8 بت ADC لقياس الجهد دبوس
- حماية من الحرارة الزائدة
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | شركة Texas Instruments |
| فئة المنتج | مشغلات LED |
| مسلسل | السيارات ، AEC-Q100 |
| يكتب | منظم DC DC |
| حزمة-حالة | 24-TSSOP (0.173 بوصة ، عرض 4.40 مم) وسادة مكشوفة |
| تكرار | 10 كيلو هرتز ~ 2 ميجا هرتز |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 125 درجة مئوية (تا) |
| نوع التركيب | سطح جبل |
| التطبيقات | السيارات |
| عدد المخرجات | 12 مخرجات |
| مفاتيح داخلية | نعم |
| البنية | Step-down (باك) ، Step-Up (Boost) |
| مصدر التيار | 40 فولت |
| الجهد-العرض-دقيقة | 4.5 فولت |
| الجهد الناتج | 4.75 فولت ~ 5.25 فولت |
| يعتم | PWM |
| طَرد | شريط وبكرة (TR) |
