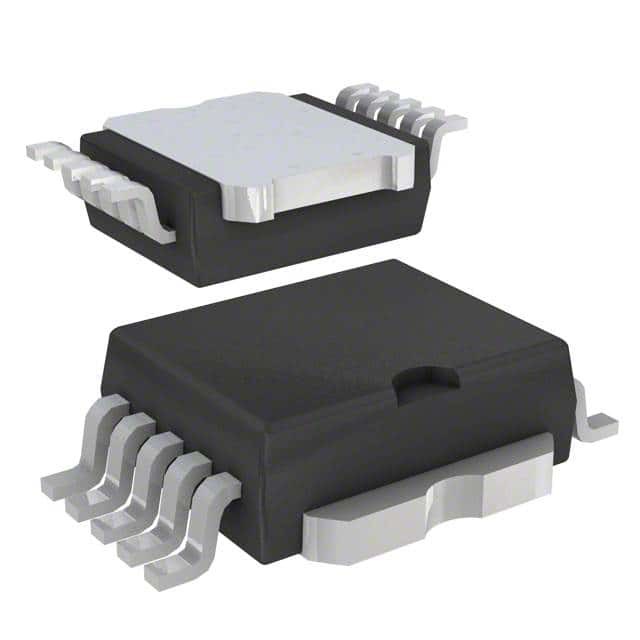

N إدارة طاقة القناة المرحلية PWR DRIVER PWRSO10 STMicroelectronics VNQ660SP
| اسم العلامة التجارية | STMicroelectronics |
|---|---|
| رقم الموديل | VNQ660SP |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع التبديل | هدف عام | عدد المخرجات | 4 |
|---|---|---|---|
| نسبة - الإدخال الإخراج | 1: 1 | تكوين الإخراج | جانب مرتفع |
| نوع الإخراج | قناة N | واجهه المستخدم | تشغيل / إيقاف |
| الجهد - الحمل | 6 فولت ~ 36 فولت | الجهد - العرض (Vcc / Vdd) | غير مطلوب |
| التيار - الناتج (الحد الأقصى) | 6 أ | Rds On (Typ) | 40 م أوم |
| نوع الإدخال | لا يعكس | سمات | علامة الحالة |
| حماية الأعطال | الحد الحالي (ثابت) ، كشف الحمل المفتوح ، درجة الحرارة الزائدة ، الجهد الزائد | درجة حرارة التشغيل | -40 درجة مئوية ~ 150 درجة مئوية (TJ) |
| نوع التركيب | سطح جبل | حزمة جهاز المورد | 10-بوويرسو |
| العبوة / العلبة | وسادة سفلية مكشوفة PowerSO-10 | ||
| إبراز | الدوائر المتكاملة لإدارة طاقة القناة N,الدوائر المتكاملة لإدارة الطاقة PWRSO10,VNQ660SP |
||
منتوج وصف
VNQ660SP IC PWR DRIVER N-CHAN 1: 1 PWRSO10 ST
تفاصيل المنتج
وصف
VNQ660SP عبارة عن جهاز متآلف مصنوع باستخدام |تقنية STMicroelectronics VIPower M0-3 ، المصممة لقيادة الأحمال المقاومة أو الحثية مع اتصال جانب واحد بالأرض.يحتوي هذا الجهاز على أربع قنوات مستقلة.المدمج في الاغلاق الحراري والقيود الحالية الإخراج تحمي الرقاقة من درجة الحرارة الزائدة وقصر الدائرة.
سمات
■ مدخلات متوافقة مع CMOS■ كشف الحمل المفتوح خارج الحالة
■ اغلاق انخفاض الجهد والجهد الزائد
■ مشبك الجهد الزائد
■ الاغلاق الحراري
■ القيد الحالي
■ انخفاض شديد في تبديد الطاقة الاحتياطية
■ الحماية ضد فقدان الأرض وفقدان VCC
■ حماية البطارية العكسية (أ)
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | STMicroelectronics |
| فئة المنتج | مفاتيح توزيع الطاقة ومحركات التحميل |
| مسلسل | VNQ660SP-E |
| التعبئة والتغليف | أنبوب التغليف البديل |
| تصاعد النمط | SMD / SMT |
| حزمة-حالة | وسادة سفلية مكشوفة PowerSO-10 |
| نوع الإدخال | لا يعكس |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 150 درجة مئوية (TJ) |
| نوع الإخراج | قناة N |
| سمات | علامة الحالة |
| واجهه المستخدم | تشغيل / إيقاف |
| مورد - جهاز - حزمة | 10-بوويرسو |
| نسبة المخرجات إلى المدخلات | 1899/12/30 1:01:00 |
| عدد المخرجات | 4 النواتج |
| الجهد العرض Vcc- Vdd | غير مطلوب |
| الحماية من الأعطال | الحد الحالي (ثابت) ، كشف الحمل المفتوح ، درجة الحرارة الزائدة ، الجهد الزائد |
| تكوين الإخراج | جانب مرتفع |
| ار دي اس اون تايب | 40 ميغا أوم |
| تحميل الجهد | 6 فولت ~ 36 فولت |
| الحالي الناتج ماكس | 6 أ |
| نوع التبديل | هدف عام |
| PD- تبديد الطاقة | 114 وات |
| أقصى درجة حرارة للتشغيل | + 150 درجة مئوية |
| نطاق الحرارة الشغالة | - 40 ج |
| التشغيل-العرض-الجهد | 5.5 فولت إلى 36 فولت |
| التيار الخارج | 6 أ |
| العرض والجهد ماكس | 36 فولت |
| العرض-الجهد- دقيقة | 5.5 فولت |
| حزمة-حالة | PowerSO-10 |
| على المقاومة ماكس | 50 مللي أوم |
| خارج الوقت ماكس | 140 لنا |
| في الوقت المحدد ماكس | 70 لنا |
