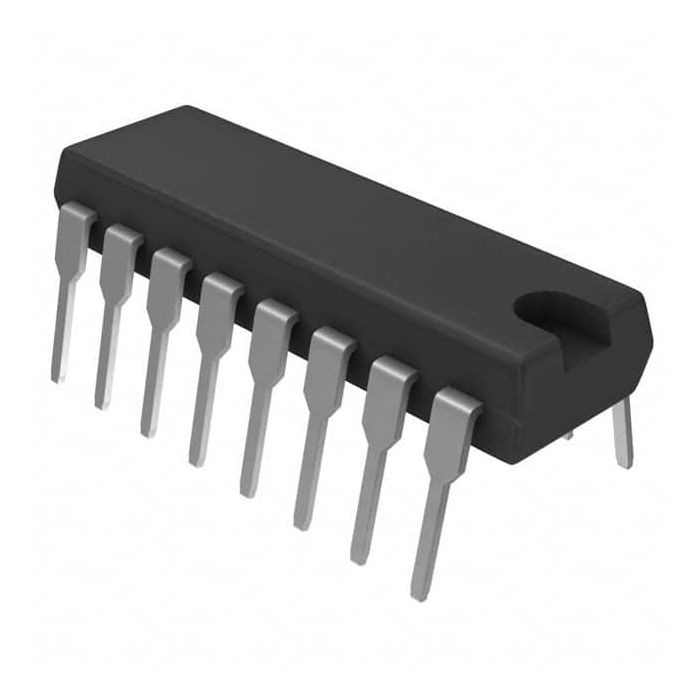

4.5-36V L293D إدارة الطاقة المرحلية MTRDRV BIPLR 16PWRDIP ST
| اسم العلامة التجارية | STMicroelectronics |
|---|---|
| رقم الموديل | L293D |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع المحرك - السائر | ثنائي القطب | نوع المحرك - AC ، DC | نحى DC |
|---|---|---|---|
| وظيفة | سائق - متكامل بالكامل ، مرحلة التحكم والطاقة | تكوين الإخراج | نصف جسر (4) |
| واجهه المستخدم | موازي | تكنولوجيا | - |
| قرار الخطوة | - | التطبيقات | هدف عام |
| التيار - الإخراج | 600 مللي أمبير | الجهد - العرض | 4.5 فولت ~ 36 فولت |
| الجهد - الحمل | 4.5 فولت ~ 36 فولت | درجة حرارة التشغيل | -40 درجة مئوية ~ 150 درجة مئوية (TJ) |
| نوع التركيب | من خلال ثقب | العبوة / العلبة | 16-DIP (0.300 بوصة ، 7.62 ملم) |
| حزمة جهاز المورد | 16- باور ديب | ||
| إبراز | 4.5 فولت إدارة الطاقة الدوائر المتكاملة,36 فولت إدارة الطاقة المرحلية,L293D |
||
منتوج وصف
L293D IC MTRDRV BIPLR 4.5-36V 16PWRDIP ST
تفاصيل المنتج
وصف
الجهاز عبارة عن محرك رباعي القنوات متكامل أحادي الجهد وعالي التيار مصمم لقبول مستويات منطق DTL أو TTL القياسية وقيادة الأحمال الاستقرائية (مثل ملفات لولبية الترحيل ومحركات التيار المستمر والخطوة) وتبديل ترانزستورات الطاقة.لتبسيط الاستخدام كجسرين ، تم تجهيز كل زوج من القنوات بمدخل تمكين.يتم توفير مدخل إمداد منفصل للمنطق ، مما يسمح بالتشغيل بجهد منخفض ويتم تضمين صمامات ثنائية داخلية.
هذا الجهاز مناسب للاستخدام في تبديل التطبيقات بترددات تصل إلى 5 كيلوهرتز.
يتم تجميع L293D في عبوة بلاستيكية مكونة من 16 رصاصًا تحتوي على 4 دبابيس مركزية متصلة بجاثر وتستخدم لتبديد الحرارة.
■ قدرة الإخراج 600mA الحالية لكل قناة
■ 1.2A ذروة الإخراج الحالي (غير متكرر) لكل قناة■ تمكين المرفق
■ حماية من ارتفاع درجة الحرارة
■ الجهد المنطقي "0" للإدخال حتى 1.5 فولت (جهاز المناعة عالي الضوضاء)
■ صمام ثنائي داخلي
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | STMicroelectronics |
| فئة المنتج | رقائق IC |
| مسلسل | L293D |
| منتج | أجهزة التحكم / السائقين في محرك متدرج |
| يكتب | H- الجسر |
| التعبئة والتغليف | أنبوب |
| تصاعد النمط | من خلال ثقب |
| نطاق الحرارة الشغالة | - 40 درجة مئوية إلى + 150 درجة مئوية |
| حزمة-حالة | 16-DIP (0.300 بوصة ، 7.62 ملم) |
| تكنولوجيا | - |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 150 درجة مئوية (TJ) |
| نوع التركيب | من خلال ثقب |
| وظيفة | سائق - متكامل بالكامل ، مرحلة التحكم والطاقة |
| التطبيقات | هدف عام |
| واجهه المستخدم | موازي |
| الجهد العرض | 4.5 فولت ~ 36 فولت |
| مورد - جهاز - حزمة | 16-باور دي آي بي |
| عدد المخرجات | 2 النواتج |
| التيار الناتج | 600 مللي أمبير |
| تكوين الإخراج | نصف جسر (4) |
| تحميل الجهد | 4.5 فولت ~ 36 فولت |
| نوع المحرك السائر | ثنائي القطب |
| نوع المحرك AC-DC | نحى DC |
| دقة | - |
| التشغيل-العرض-الجهد | 4.5 فولت إلى 36 فولت |
| التشغيل-العرض-الحالي | 2 مللي أمبير |
| التيار الخارج | 600 مللي أمبير |
| حزمة-حالة | PowerDIP-16 |
الأوصاف
سائق محرك ثنائي القطب متوازي 16-PowerDIP
4-قناة موتور سائق 24V 16-Pin Power PDIP Tube
المحرك / الحركة / أجهزة التحكم في الإشعال والسائقين دفع وسحب 4 قنوات
