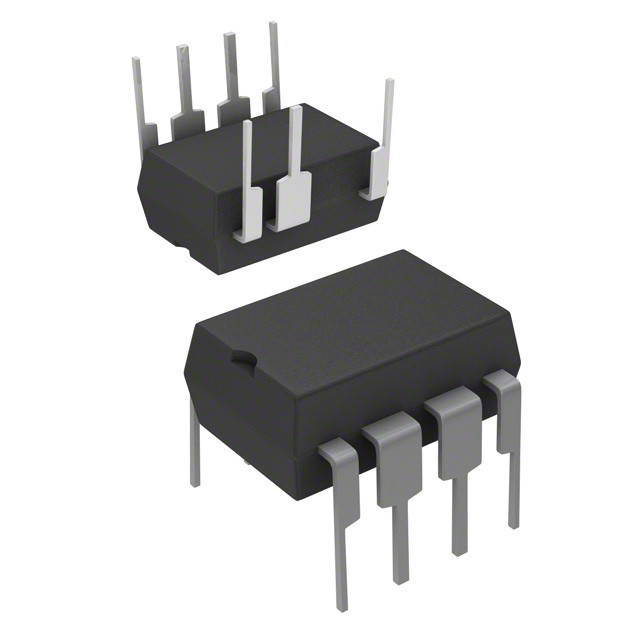

LNK306PN IC التبديل غير المتصل MULT TOP 8DIP تكامل الطاقة
| اسم العلامة التجارية | Power Integrations |
|---|---|
| رقم الموديل | LNK306PN |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| عزل الإخراج | غير معزولة | التبديل (ق) الداخلية | نعم |
|---|---|---|---|
| الجهد - الانهيار | 700 فولت | البنية | باك ، باك بوست ، فلايباك |
| الجهد - ابدأ | - | الجهد - العرض (Vcc / Vdd) | - |
| دورة العمل | 69٪ | التردد - التبديل | 66 كيلو هرتز |
| القوة (واط) | - | حماية الأعطال | الحد الحالي ، الحلقة المفتوحة ، درجة الحرارة الزائدة ، الدائرة القصيرة |
| ميزات التحكم | - | درجة حرارة التشغيل | -40 درجة مئوية ~ 150 درجة مئوية (TJ) |
| العبوة / العلبة | 8-DIP (0.300 بوصة ، 7.62 مم) ، 7 رؤوس | حزمة جهاز المورد | 8-PDIP-B |
| نوع التركيب | من خلال ثقب |
منتوج وصف
LNK306PN IC التبديل غير المتصل MULT TOP 8DIP تكامل الطاقة
تفاصيل المنتج
وصف
تم تصميم LinkSwitch-TN خصيصًا لاستبدال جميع مصادر الطاقة غير المعزولة التي يتم تغذيتها بالمكثفات (قطارة الغطاء) في نطاق تيار الإخراج أقل من 360 مللي أمبير بتكلفة متساوية للنظام مع تقديم أداء أعلى وكفاءة في استخدام الطاقة.تقوم أجهزة LinkSwitch-TN بدمج MOSFET بقوة 700 فولت ، ومذبذب ، ونظام التحكم في التشغيل / الإيقاف البسيط ، ومصدر التيار بتبديل الجهد العالي ، وترددات التردد ، وحد تيار دورة تلو الأخرى ودائرة الإغلاق الحراري على دائرة متكاملة متجانسة.يتم اشتقاق طاقة التشغيل والتشغيل مباشرة من الجهد على دبوس DRAIN ، مما يلغي الحاجة إلى مصدر التحيز والدوائر المرتبطة في محولات باك أو flyback.تعمل دائرة إعادة التشغيل التلقائي المتكاملة تمامًا في LNK304-306 على الحد من طاقة الخرج بأمان أثناء حالات الأعطال مثل الدائرة القصيرة أو الحلقة المفتوحة ، مما يقلل من عدد المكونات وتكلفة حماية الحمل على مستوى النظام.يسمح الإمداد المحلي المقدم من IC باستخدام optocoupler المتدرج غير الآمن والذي يعمل كمحرك مستوى لزيادة تحسين أداء تنظيم الخط والحمل في محولات باك و باك ، إذا لزم الأمر.
يسلط الضوء على المنتج
استبدال قطارة خطي / غطاء فعال من حيث التكلفة• أقل تكلفة وعدد المكونات حل محول باك
• إعادة التشغيل التلقائي المتكاملة للحماية من حدوث ماس كهربائي وحلقة مفتوحة - يوفر تكاليف المكونات الخارجية
• يستخدم LNK302 وحدة تحكم مبسطة بدون إعادة التشغيل التلقائي بتكلفة منخفضة جدًا للنظام
• تشغيل 66 كيلوهرتز مع حد تيار دقيق - يسمح بحث 1 مللي أمبير منخفض التكلفة متاحًا لتيار خرج يصل إلى 120 مللي أمبير
• تحمّل ضيق وتفاوت طفيف في درجات الحرارة
• الجهد العالي للانهيار 700 فولت يوفر مقاومة ممتازة لتدفق المدخلات
• تذبذب التردد يقلل بشكل كبير من EMI (~ 10 ديسيبل)
- يقلل من تكلفة مرشح EMI
• ارتفاع درجة حرارة الإغلاق الحراري (+135 درجة مئوية كحد أدنى)
أداء أعلى بكثير من حلول باك المنفصلة والحلول السلبية
• يدعم طبولوجيا باك ، باك التعزيز و flyback• الحمل الزائد الحراري على مستوى النظام ، دائرة قصر الإخراج وحماية حلقة التحكم المفتوحة
• تنظيم ممتاز للخط والحمل حتى مع التكوين النموذجي
• يوفر النطاق الترددي العالي إمكانية التشغيل السريع دون تجاوز الحد الأقصى
• عملية الحد الحالية ترفض تموج الخط
• نطاق جهد الإدخال العالمي (85 فولت تيار متردد إلى 265 فولت تيار متردد)
• الحد الحالي المدمج والحماية الحرارية الهستيرية
• كفاءة أعلى من الحلول السلبية
• عامل قدرة أعلى من المحاليل المغذية بالمكثف
• قابلة للتصنيع بالكامل في SMD
EcoSmart® - كفاءة عالية في استخدام الطاقة
• يستهلك عادةً 50/80 ميجاوات فقط في طوبولوجيا باك ذاتية الطاقة عند إدخال 115/230 فولت تيار متردد مع عدم وجود حمولة (ملاحظات بصرية)• يستهلك عادةً 7/12 ميجاوات فقط في طوبولوجيا flyback مع تحيز خارجي عند إدخال 115/230 VAC بدون تحميل
• يفي بمتطلبات هيئة الطاقة بكاليفورنيا (CEC) ، و Energy Star ، ومتطلبات الاتحاد الأوروبي
التطبيقات
• الأجهزة والمؤقتات• مشغلات LED وضوابط صناعية
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | أرتيسين |
| فئة المنتج | محولات التيار المتردد ، المحولات غير المتصلة |
| مسلسل | LinkSwitch®-TN |
| التعبئة والتغليف | أنبوب |
| حزمة-حالة | 8-DIP (0.300 بوصة ، 7.62 مم) ، 7 رؤوس |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 150 درجة مئوية (TJ) |
| نوع التركيب | من خلال ثقب |
| مورد - جهاز - حزمة | DIP-8B |
| واط | - |
| عزل الإخراج | غير معزولة |
| مفاتيح داخلية | نعم |
| انهيار الجهد | 700 فولت |
| البنية | باك ، باك بوست ، فلايباك |
| جهد بدء التشغيل | - |
| الجهد العرض Vcc- Vdd | - |
| دورة العمل | 69٪ |
| تبديل التردد | 66 كيلو هرتز |
| الحماية من الأعطال | الحد الحالي ، الحلقة المفتوحة ، درجة الحرارة الزائدة ، الدائرة القصيرة |
| ميزات التحكم | - |
| جزء الشركة المصنعة # | وصف | الصانع | يقارن |
| LNK306P دوائر الطاقة |
منظم التحويل ، 1.4A ، 70 كيلو هرتز التبديل Freq-Max ، PDIP8 ، PLASTIC ، DIP-8 | تكامل القوى | LNK306PN مقابل LNK306P |
| LNK306P-TL دوائر الطاقة |
منظم التحويل ، 1.4A ، 70 كيلو هرتز التبديل Freq-Max ، PDIP8 ، PLASTIC ، DIP-8 | تكامل القوى | LNK306PN مقابل LNK306P-TL |
الأوصاف
المحول دون اتصال باك ، Buck-Boost ، Flyback Topology 66kHz DIP-8B
محولات تيار متردد / تيار مستمر 225mA MDCM 360mA CCM
