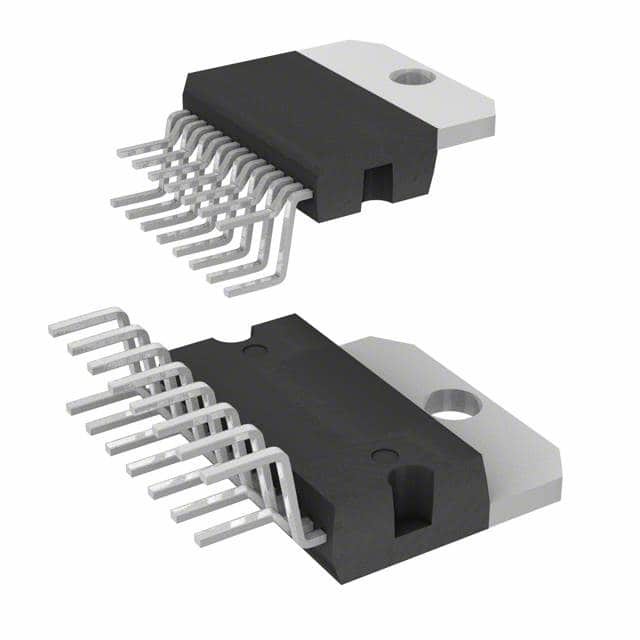

L298N IC نصف جسر DRVR 15MULTIWATT ST

وصف

إن L298 عبارة عن دائرة متجانسة متكاملة في حزم Multiwatt و PowerSO20 ذات 15 طرفًا.إنه محرك جسر كامل مزدوج عالي الجهد وعالي التيار يقبل مستويات منطق TTL التقليدية ويدفع الأحمال الاستقرائية مثل المرحلات والملفات اللولبية والتيار المستمر والمحركات المتدرجة.هناك نوعان من مدخلات التمكين لتمكين أو تعطيل الجهاز بشكل مستقل عن إشارات الإدخال.

سمات

جهد إمداد التشغيل حتى 46 فولت
إجمالي التيار المستمر حتى 4 أ
جهد منخفض التشبع
حماية من الحرارة الزائدة
جهد الإدخال المنطقي "0" حتى 1.5 فولت
(المناعة عالية الضوضاء)

التطبيقات

• مرحلة إخراج الطاقة
  يحتوي الطراز L298 على مرحلتين من خرج الطاقة (أ ؛ ب).تتميز مرحلة خرج الطاقة بترتيب الجسر ، واعتمادًا على حالة المدخلات ، يمكن لمخرجاتها أن تدفع حملاً استقرائيًا في الوضع المشترك أو التفاضلي.التيار الذي ينتقل عبر الحمل يخرج من الجسر عند إخراج الإحساس ؛يسمح المقاوم الخارجي (RSA ؛ RSB.) باكتشاف قوة هذا التيار.

• مرحلة الإدخال
  يتم تشغيل كل جسر بواسطة أربعة بوابات ، مدخلاتها هي In1 ؛في 2؛EnA و In3 ؛في 4 ؛إنب.عندما يكون إدخال En مرتفعًا ، تقوم مدخلات In بتعيين حالة الجسر ؛عندما يكون إدخال En منخفضًا ، يتم منع الجسر.جميع المدخلات متوافقة مع TTL.

• اقتراحات
  يجب التخطيط لمكثف غير حثي ، عادةً 100 nF ، بين كل من Vs و Vss ، على الأرض ، بالقرب من دبوس GND قدر الإمكان.عندما يكون المكثف الضخم لمصدر الطاقة بعيدًا جدًا عن IC ، يجب التخطيط لمكثف ثانٍ أصغر بالقرب من L298.يجب أن يتم تأريض مقاوم الإحساس ، الذي لا يجب أن يكون ملفوفًا بسلك ، عند القطب السالب لـ Vs ، والذي يجب أن يكون قريبًا من دبوس GND الخاص بـ IC
