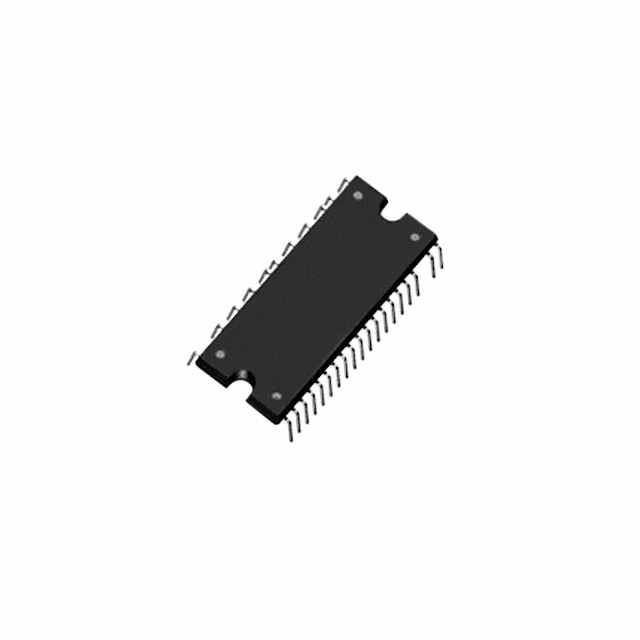

SIM6822M IC BRIDGE DRIVER PAR 40DIP Sanken Electric USA Inc.

اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xنوع المحرك - السائر | - | نوع المحرك - AC ، DC | فرش DC (BLDC) |
---|---|---|---|
وظيفة | سائق | تكوين الإخراج | نصف جسر (3) |
واجهه المستخدم | منطق | تكنولوجيا | IGBT |
قرار الخطوة | - | التطبيقات | الأجهزة المنزلية |
التيار - الإخراج | 5 أ | الجهد - العرض | 13.5 فولت ~ 16.5 فولت |
الجهد - الحمل | 600 فولت (كحد أقصى) | درجة حرارة التشغيل | -20 درجة مئوية ~ 100 درجة مئوية (تا) |
نوع التركيب | من خلال ثقب | العبوة / العلبة | 40-DIP (0.657 بوصة ، 16.70 ملم) ، 29 رصاصًا |
حزمة جهاز المورد | 40-DIP LF2971 |
SIM6822M IC BRIDGE DRIVER PAR 40DIP Sanken Electric USA Inc.
تفاصيل المنتج
وصف
SIM6822M عبارة عن دوائر متكاملة لمحرك محرك ثلاثي الأطوار عالية الجهد حيث يتم دمج الترانزستورات ودوائر IC (MIC) ودوائر التمهيد (الثنائيات والمقاومات) بشكل كبير.
سمات
● صمامات التمهيد الداخلية المضمنة ذات المقاومات المحددة الحالية (60)
● دخل متوافق مع CMOS (3.3 فولت أو 5 فولت)
● إطار الرصاص العاري: خالٍ من الرصاص (متوافق مع RoHS)
● جهد العزل: 1500 فولت (لمدة دقيقة واحدة) مكون معترف به من قِبل UL (رقم الملف: E118037) (SIM6880M التعرف على UL معلق)
● خرج إشارة خطأ عند تنشيط الحماية (FO Pin)
● إدخال إشارة إيقاف التشغيل من الجانب العالي (دبوس SD)
● الحماية تشمل:
حد التيار الزائد (OCL): إعادة التشغيل التلقائي
حماية التيار الزائد (OCP): إعادة التشغيل التلقائي
تأمين انخفاض الجهد لإمدادات الطاقة
الجانب العلوي (UVLO_VB): إعادة التشغيل التلقائي
الجانب المنخفض (UVLO_VCC): إعادة التشغيل التلقائي
الاغلاق الحراري (TSD): إعادة التشغيل التلقائي
طلب
● محرك ضاغط الثلاجة
● محرك مروحة ومضخة للغسالة والمجفف
● محرك المروحة لمكيف الهواء ومنقي الهواء والمروحة الكهربائية
تحديد
يصف | قيمة السمة |
---|---|
الصانع | سانكين |
فئة المنتج | مشغلات كاملة نصف جسر |
مسلسل | - |
التعبئة والتغليف | أنبوب |
حزمة-حالة | 40-DIP (0.657 بوصة ، 16.70 ملم) 29 رصاصًا |
تكنولوجيا | IGBT |
درجة حرارة التشغيل | -20 درجة مئوية ~ 100 درجة مئوية (تا) |
نوع التركيب | من خلال ثقب |
سمات | حلبة التمهيد |
التطبيقات | AC موتورز |
واجهه المستخدم | منطق |
الجهد العرض | 13.5 فولت ~ 16.5 فولت |
مورد - جهاز - حزمة | 40-DIP LF2971 |
التيار الناتج المقدر | 5 أ |
الحماية من الأعطال | الحد الحالي ، زيادة درجة الحرارة ، UVLO |
تكوين الإخراج | نصف جسر (3) |
نوع التحميل | استقرائية |
ار دي اس اون تايب | - |
ذروة الانتاج الحالية | 7.5 أ |
تحميل الجهد | 400 فولت (كحد أقصى) |
